Rückschlagventile
Direkt ab Werk erhältliche Rückschlagventile zu wettbewerbsfähigen Preisen
Shangtai-Rückschlagventile sind so konzipiert, dass sie Flüssigkeiten in eine Richtung fließen lassen und gleichzeitig den Rückfluss automatisch verhindern, wenn sich die Flussrichtung ändert. Im Gegensatz zu handbetätigten Absperrventilen reagieren diese selbsttätigen Ventile auf die Druck- und Durchflussbedingungen in der Rohrleitung, ohne dass ein externer Aktuator erforderlich ist.
Sie werden üblicherweise hinter Pumpen, Kompressoren und anderen Prozessgeräten installiert, um das Risiko eines Rückflusses zu verringern und angeschlossene Rohrleitungssysteme zu schützen. Shangtai liefert verschiedene Ventilkonstruktionen für die Wasseraufbereitung, Öl und Gas, chemische Verarbeitung, petrochemische Anlagen, Stromerzeugung, HVAC und allgemeine Industrieanwendungen.
Versorgung mit industriellen Rückschlagventilen
Shangtai unterstützt die Ventilauswahl nach Rohrgröße, Druckklasse, Medium, Temperatur, Durchflussrichtung, Einbaulage, Anschlusstyp und erforderlichen Ansprecheigenschaften. Senden Sie Ihre Betriebsbedingungen zur technischen Bestätigung und zum Angebot.
Produkttypen für unterschiedliche Pipeline-Bedingungen
Der Verschlussmechanismus hat einen direkten Einfluss auf das Öffnungsverhalten, den Druckverlust, die Installationsanforderungen und den Widerstand gegen den Rückfluss. Bei der Auswahl der geeigneten Konstruktion müssen die Strömungseigenschaften der Rohrleitung und die zu schützenden Geräte berücksichtigt werden.
Rückschlagventile
Eine Klappscheibe öffnet sich bei Vorwärtsströmung und kehrt zum Sitz zurück, wenn sich die Strömung umkehrt. Swing-Designs werden häufig in Wasser-, Versorgungs- und Industrierohrsystemen verwendet, in denen geeignete Strömungsbedingungen verfügbar sind.
Rückschlagventile anheben
Das Verschlusselement bewegt sich aufgrund des Strömungsdrucks vertikal vom Sitz weg. Diese Konstruktion kann für Anwendungen in Betracht gezogen werden, die eine kontrollierte Scheibenbewegung und geeignete Installationsbedingungen erfordern.
Kolbenrückschlagventile
Bei der Kolbenkonstruktion wird ein geführter Kolben oder eine geführte Scheibe verwendet, um den Vorwärts- und Rückwärtsfluss zu steuern. Es kann für Prozesssysteme ausgewählt werden, bei denen ein stabiles Schließverhalten und eine geführte Bewegung erforderlich sind.
Kugelrückschlagventile
Eine Kugel bewegt sich entsprechend der Richtung und dem Druck der Flüssigkeit. Diese Ventile werden in ausgewählten Flüssigkeits- und Versorgungsanwendungen eingesetzt, bei denen ein kompakter selbsttätiger Schließmechanismus geeignet ist.
Doppelplatten-Rückschlagventile
Doppelte Platten öffnen sich bei Vorwärtsströmung und schließen sich, wenn sich die Strömung umkehrt. Ihre kompakte Bauweise im Wafer-Stil kann dazu beitragen, den Einbauraum in geeigneten Rohrleitungssystemen zu reduzieren.
Axialfluss-Rückschlagventile
Axialströmungskonstruktionen führen das Verschlusselement entlang der Rohrleitungsachse und können dort in Betracht gezogen werden, wo schnelle Reaktion, kompakte Installation und kontrollierte Strömungseigenschaften erforderlich sind.
Rückflussverhinderung für Pumpen und Prozessgeräte
Ein Rückfluss kann auftreten, wenn eine Pumpe stoppt, sich die Druckbedingungen ändern oder sich Flüssigkeit zwischen verbundenen Abschnitten eines Rohrleitungssystems bewegt. Ein richtig ausgewähltes Rückschlagventil kann automatisch schließen, wenn sich das Druckverhältnis zwischen Vor- und Nachdruck ändert, und so dazu beitragen, den Rückfluss zu begrenzen.
Die Installation ist besonders wichtig im Bereich der Pumpenauslassleitungen. Der Ventiltyp, die Schließeigenschaften, der Abstand vom Pumpenauslass sowie nahegelegene Bögen oder Anschlüsse können das Systemverhalten beeinflussen. Bei Anwendungen, die empfindlich auf Druckstöße reagieren, sollten bei der Ventilauswahl das Schließverhalten und die Möglichkeit eines Wasserschlags bewertet werden.
Wichtige Auswahlfaktoren:Medium, Nennweite, Druckstufe, Betriebstemperatur, Durchflussmenge, Durchflussrichtung, Einbaulage, zulässiger Druckverlust, Öffnungsdruck, Schließverhalten und Anschlussart.
Anforderungen an Öffnungsdruck und Durchfluss
Der Öffnungsdruck bezieht sich auf den minimalen Differenzdruck, der erforderlich ist, um das Verschlusselement von seinem Sitz zu entfernen und den Beginn des Durchflusses zu ermöglichen. Dieser Parameter wird besonders wichtig in Systemen mit niedrigem Druck, Schwerkraftströmung und niedriger Geschwindigkeit.
Ein Ventil mit übermäßigem Öffnungswiderstand kann in einem System mit begrenztem verfügbaren Druck zu unerwünschtem Druckverlust führen oder den Durchfluss einschränken. Umgekehrt müssen die Verschlusseigenschaften für die Anwendung geeignet sein, um das Risiko eines instabilen Betriebs oder rückflussbedingter Druckstöße zu verringern.
Wenn Sie eine Konfiguration anfordern, kann die Angabe der normalen und minimalen Durchflussrate, des Betriebsdrucks und des verfügbaren Differenzdrucks bei der Bestimmung eines geeigneten internen Designs hilfreich sein.
Materialien für Wasser-, Prozess- und Industriedienstleistungen
Die Materialauswahl sollte auf dem Arbeitsmedium, der Temperatur, dem Druck, den Korrosionsbedingungen und den geltenden Projektanforderungen basieren. Abhängig von der Ventilkonstruktion können Gehäuse- und Innenkomponentenmaterialien für verschiedene Industrieanwendungen spezifiziert werden.
Kohlenstoffstahl
Wird für geeignete Öl-, Gas-, Wasser-, Dampf- und Industrieprozessanwendungen verwendet, bei denen Kohlenstoffstahl mit der Betriebsumgebung kompatibel ist.
Edelstahl
Ausgewählt für Anwendungen, bei denen eine verbesserte Korrosionsbeständigkeit erforderlich ist. Die geeignete Qualität sollte je nach Flüssigkeit und Temperatur bestimmt werden.
Sitz- und Dichtungsmaterialien
Sitz-, Dichtungs- und Dichtungsmaterialien sollten entsprechend der Flüssigkeitsverträglichkeit, dem Druck, der Temperatur und der erforderlichen Absperrleistung ausgewählt werden.
Interne Komponenten
Scheibe, Scharnier, Feder, Kolben, Kugel und andere interne Komponenten sollten entsprechend der Ventilkonstruktion und den Betriebsbedingungen spezifiziert werden.
Endanschlüsse und Installationsausrichtung
Zu den verfügbaren Verbindungskonfigurationen können Flansch-, Wafer-, Kabelschuh-, Stumpfschweiß-, Muffenschweiß-, Gewinde- und andere projektspezifische Enden gehören. Der ausgewählte Anschluss sollte den Rohrleitungsabmessungen, der Druckklasse, der Installationsmethode und der geltenden Anschlussnorm entsprechen.
Nicht jedes Design ist für jede Einbaurichtung geeignet. Einige Modelle können in horizontalen und vertikalen Rohrleitungen eingesetzt werden, während andere eine bestimmte Strömungsausrichtung oder Installationsposition erfordern. Überprüfen Sie vor der Inbetriebnahme immer den Ventildurchflusspfeil und die Installationsanforderungen des Herstellers.
Bei vertikalen Installationen können die Richtung des Flüssigkeitsflusses und das Gewicht oder die Federeigenschaften des Verschlusselements das Öffnungs- und Schließverhalten beeinflussen. Diese Faktoren sollten bei der Auswahl der Ventilkonstruktion berücksichtigt werden.
Reduzierung von Lärm, Vibrationen und Wasserschlägen
Wenn sich das Verschlusselement unter instabilen Strömungsbedingungen wiederholt öffnet und schließt, können Geräusche oder Vibrationen auftreten. Falsche Dimensionierung, niedrige oder schwankende Strömungsgeschwindigkeit, Turbulenzen, Schmutz und eine ungeeignete Installation in der Nähe von Pumpen oder Rohrbögen können zu diesem Verhalten beitragen.
Wasserschläge sind ein weiterer wichtiger Aspekt in Systemen, in denen sich die Flüssigkeitsgeschwindigkeit schnell ändert. Ventilschließeigenschaften, Rohrleitungslayout, Pumpenbetrieb und Systemvolumen sollten gemeinsam bewertet werden, anstatt das Ventil nur auf der Grundlage der Nennrohrgröße auszuwählen.
Für Pumpenauslass- und Hochgeschwindigkeitsanwendungen
Geben Sie Pumpendurchflussrate, Förderdruck, Rohrgröße, Flüssigkeitseigenschaften, Installationsposition und alle bekannten Wasserschlag- oder Vibrationsprobleme an. Diese Informationen helfen Shangtai bei der Beurteilung der geeigneten Ventilkonstruktion und der Schließeigenschaften.
Anwendungen in industriellen Rohrleitungssystemen
Diese selbsttätigen Ventile werden überall dort eingesetzt, wo der Rückfluss den Anlagenbetrieb, die Prozessstabilität oder die Rohrleitungsleistung beeinträchtigen könnte. Die geeignete Konstruktion hängt vom Medium, den Strömungsverhältnissen, dem Druck, der Temperatur und der Einbausituation ab.
Pumpenauslassleitungen
Wird stromabwärts von Pumpen installiert, um einen Rückfluss zu verhindern, wenn die Pumpe stoppt oder sich der Systemdruck ändert.
Öl- und Gassysteme
Wird in ausgewählten Produktions-, Übertragungs-, Prozess- und Versorgungsleitungen verwendet, bei denen eine Einweg-Flusskontrolle erforderlich ist.
Wasseraufbereitung
Wird in Wasserversorgungs-, Aufbereitungs-, Pump- und Abwassersystemen zur Verhinderung von Rückflüssen in Rohrleitungen eingesetzt.
Chemie und Petrochemie
Material- und Dichtungskonfigurationen können je nach chemischem Medium, Druck, Temperatur und Korrosionsbedingungen ausgewählt werden.
Stromerzeugung
Wird in geeigneten Wasser-, Dampf-, Kühl- und Hilfssystemen verwendet, in denen ein Rückflussschutz erforderlich ist.
HVAC und Versorgungsunternehmen
Ausgewählt für geeignete Kaltwasser-, Heizwasser-, Pumpen- und Versorgungsrohrsysteme entsprechend den Betriebsbedingungen.
Herstellung und Inspektion
Shangtai verwaltet Produktion, Inspektion und Lieferung entsprechend der spezifizierten Ventilkonfiguration und den Anwendungsanforderungen. Die Qualitätskontrolle kann Maßprüfungen, Materialprüfungen, Druckprüfungen, Dichtungsleistung, Betriebsprüfungen und andere anwendbare Prüfverfahren umfassen.
Shangtai-Ventile sind nach ISO 9001, CE und EAC zertifiziert. Ausgewählte Produkte können bei Bedarf auch gemäß den geltenden internationalen Standards, einschließlich API 6D und API 598, hergestellt und getestet werden.
Projektdokumentation:Geben Sie bei technischen Projekten bei der Einreichung einer Anfrage die geltenden Konstruktions- und Prüfnormen, die Druckklasse, die Materialanforderungen, den Anschlussstandard, die Inspektionsanforderungen und die Zertifizierungsdokumente an.
So bestimmen Sie das richtige Rückschlagventil
Bei der Ventilauswahl sollten die Betriebsbedingungen berücksichtigt werden und nicht nur der Rohrdurchmesser. Das Medium, die Durchflussrate, der Druck, die Temperatur, die Einbaulage, der zulässige Druckverlust und die erforderliche Reaktion auf Rückströmung wirken sich alle auf die geeignete Ventilkonstruktion aus.
Stellen Sie bei Pumpen- und Kompressorsystemen normale und maximale Durchflussraten, Betriebsdruck, Rohrgröße, Gerätetyp und alle bekannten Druckstöße oder Wasserschläge bereit. Für Niederdrucksysteme sind Öffnungsdruck und minimaler Betriebsdurchfluss besonders nützliche Auswahlparameter.
Sie können auch Rohrleitungszeichnungen, Ventilpläne, Gerätedatenblätter oder vorhandene Ventilspezifikationen bereitstellen. Shangtai kann die verfügbaren Informationen prüfen, bevor eine Konfiguration und ein Angebot erstellt wird. Weitere Industrieventilprodukte finden Sie unterShangtai-Ventilproduktpalette.
Häufig gestellte Fragen
Welche gängigen Typen sind verfügbar?
GemeinsamRückschlagventileZu den Typen gehören Schwenk-, Hub-, Kolben-, Kugel-, Doppelplatten- und Axialströmungskonstruktionen. Jede Konstruktion weist unterschiedliche Durchfluss-, Schließ-, Druckverlust- und Installationseigenschaften auf.
Wie wähle ich den richtigen Typ aus?
Die Auswahl hängt vom Arbeitsmedium, der Rohrgröße, der Druckstufe, der Temperatur, der Durchflussmenge, der Einbaulage, dem zulässigen Druckverlust, dem Öffnungsdruck und dem erforderlichen Schließverhalten ab.
Können diese Ventile vertikal eingebaut werden?
Einige Designs können vertikal installiert werden, während andere eine bestimmte Ausrichtung erfordern. Befolgen Sie immer den Durchflusspfeil, die Installationsanweisungen und die Rohrleitungsanforderungen des Projekts.
Was ist Öffnungsdruck?
Der Öffnungsdruck ist der minimale Differenzdruck, der erforderlich ist, um das Verschlusselement von seinem Sitz wegzubewegen und den Vorwärtsfluss zu starten. Dies ist besonders relevant in Niederdruck- und Schwerkraftsystemen.
Warum macht ein Ventil Geräusche oder Vibrationen?
Mögliche Ursachen sind falsche Dimensionierung, instabiler Durchfluss, niedrige Fließgeschwindigkeit, Turbulenzen, Wasserschläge, interne Ablagerungen oder eine Installation zu nahe an Pumpen, Rohrbögen oder andere Strömungsstörungen.
Welche Endanschlüsse gibt es?
Zu den gängigen Optionen gehören je nach Ventilkonstruktion und Rohrleitungsanforderungen Flansch-, Wafer-, Laschen-, Stumpfschweiß-, Muffenschweiß-, Gewinde- und andere projektspezifische Verbindungen.
Welche Wartung ist erforderlich?
Die Inspektion kann das Verschlusselement, den Scharnierstift, die Feder, die Sitzfläche, die Dichtung und die innere Sauberkeit umfassen. Abgenutzte oder beschädigte Dichtungskomponenten sollten entsprechend den Betriebsbedingungen und Wartungsanforderungen ausgetauscht werden.
Welche Informationen werden für ein Angebot benötigt?
Bitte geben Sie Ventilgröße, Druckklasse, Anschlussart, Ventilkonstruktion, Material, Arbeitsmedium, Temperatur, Durchflussrichtung, Durchflussmenge, Einbaulage, Menge sowie ggf. erforderliche Zeichnungen oder technische Unterlagen an.
Benötigen Sie ein Ventil zum Rückflussschutz?
Senden Sie Ihre Rohrgröße, Ihren Druck, Ihr Medium, Ihre Durchflussrate, Ihre Installationsposition, Ihren Anschlussstandard und Ihre Anwendungsdetails zur technischen Bestätigung und zum Angebot an Shangtai.
- View as

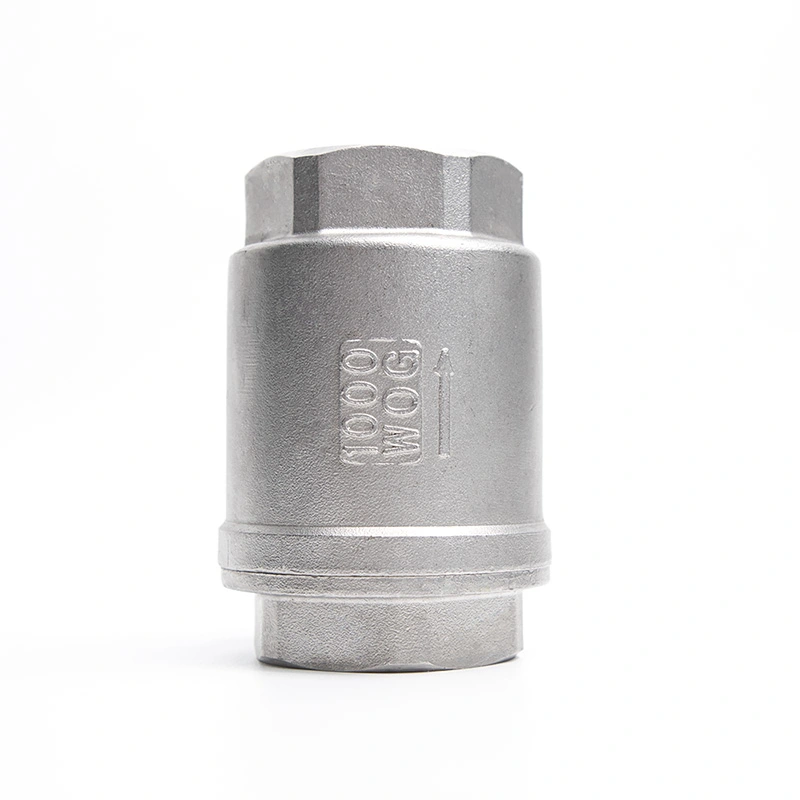

Vertikales Rückschlagventil mit Edelstahlfeder
Das vertikale Rückschlagventil mit Edelstahlfeder von Shangtai verhindert einen Rückfluss durch einen schnellen federunterstützten Verschluss und minimiert so Wasserschläge. Es besteht aus hochwertigem Edelstahl und gewährleistet eine hervorragende Korrosionsbeständigkeit und eine zuverlässige Rückflusskontrolle.

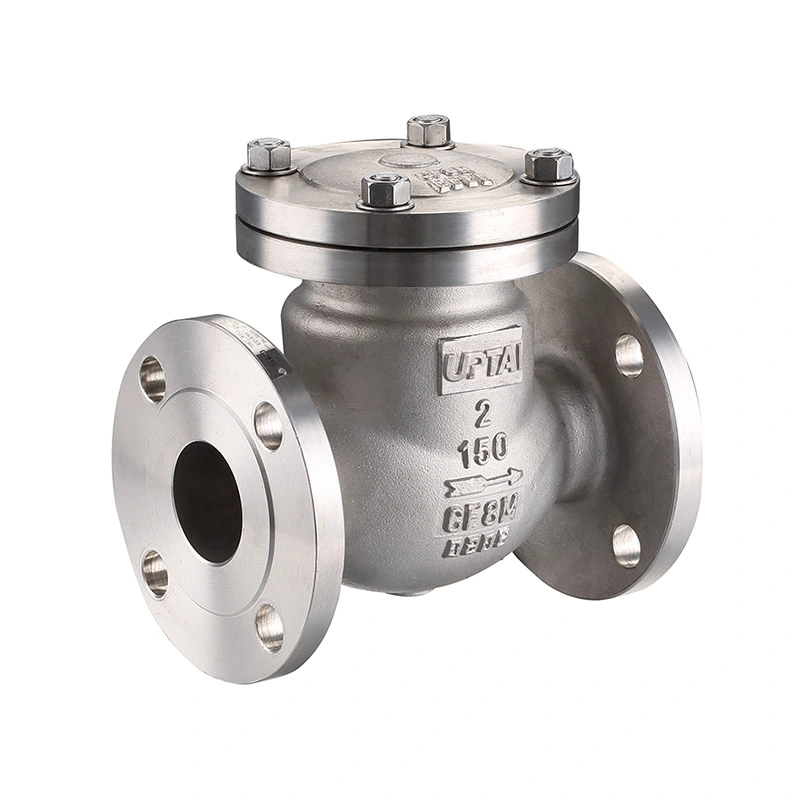

Rückschlagklappe ANSI Klasse 150
Die Shangtai-Rückschlagklappe ANSI Klasse 150 verwendet eine Klappscheibe zur Steuerung des Rückflusses in Rohrleitungen. Die Scheibe öffnet sich, wenn das Medium vorwärts fließt, und schließt sich, wenn sich die Strömungsrichtung ändert, und verhindert so einen Rückfluss zu Pumpen, Kompressoren und anderen Geräten. Es ist für Rohrleitungen mit großem Durchmesser in Wasseraufbereitungs-, Petrochemie-, Energie- und allgemeinen Industriesystemen erhältlich, wobei je nach Betriebsbedingungen unterschiedliche Materialien und Anschlussoptionen verfügbar sind.
