ShangtaiDreiwege-Kugelhähne sind für industrielle Rohrleitungssysteme konzipiert, die eine Strömungsumschaltung, Umleitung oder Kombination innerhalb eines einzigen Ventilkörpers erfordern. Mit drei Anschlüssen und wählbaren L-Anschluss- oder T-Anschluss-Strömungsmustern können sie Medien zwischen verschiedenen Rohrleitungspfaden leiten und gleichzeitig die Rohrleitungsanordnung vereinfachen.

Diese Ventile eignen sich für die Wasseraufbereitung, die chemische Verarbeitung, HVAC, Lebensmittel und Getränke, Druckluft, Kraftstofftransfer und den allgemeinen industriellen Flüssigkeitstransport. Shangtai liefert je nach erforderlichem Medium, Druck, Temperatur und Rohrleitungskonfiguration verschiedene Verbindungstypen, Materialien, Dichtungsoptionen und Betriebsmethoden. Weitere Kugelhahnkonstruktionen finden Sie in unseremProduktpalette von Kugelhähnen.

L-Port- und T-Port-Strömungsmuster

Die interne Kugelkonfiguration bestimmt, wie die drei Anschlüsse an verschiedenen Griffpositionen verbunden sind. L-Port- und T-Port-Designs sind nicht austauschbar, da sie unterschiedliche Flusswegkombinationen bieten.

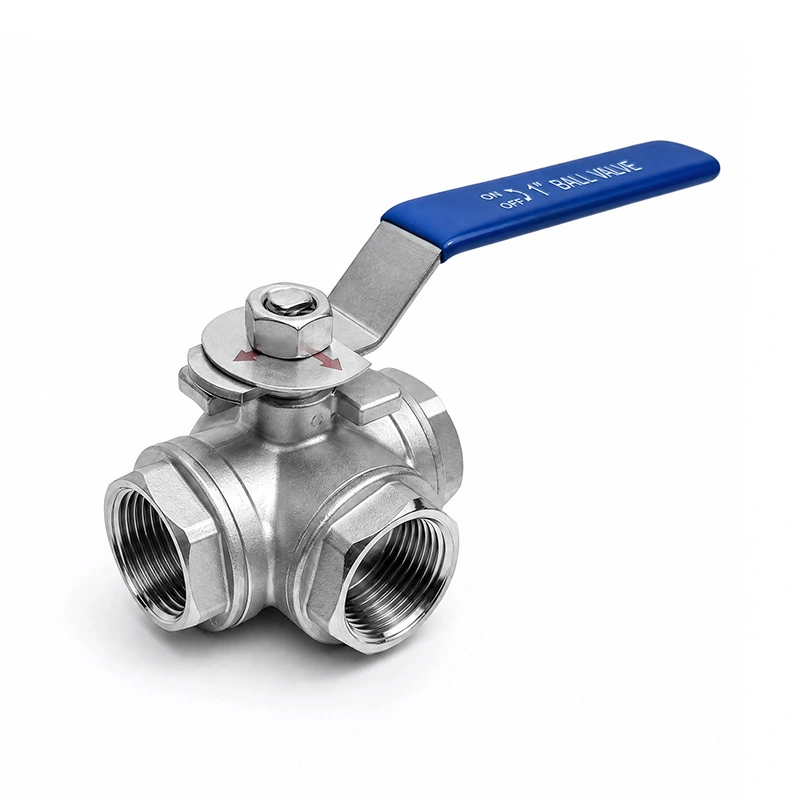

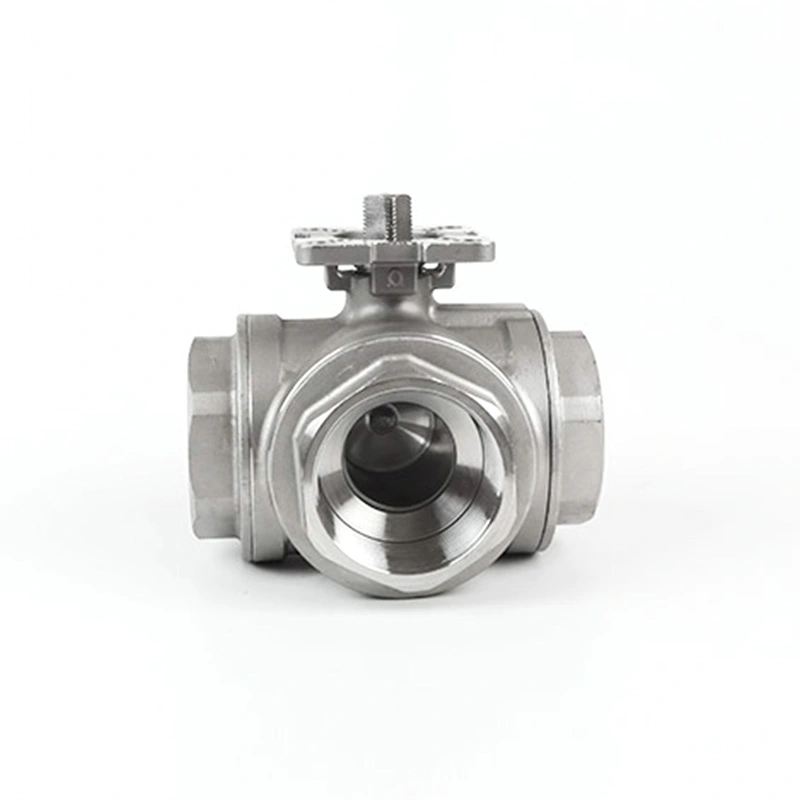

L-Port-Drei-Wege-Konfiguration

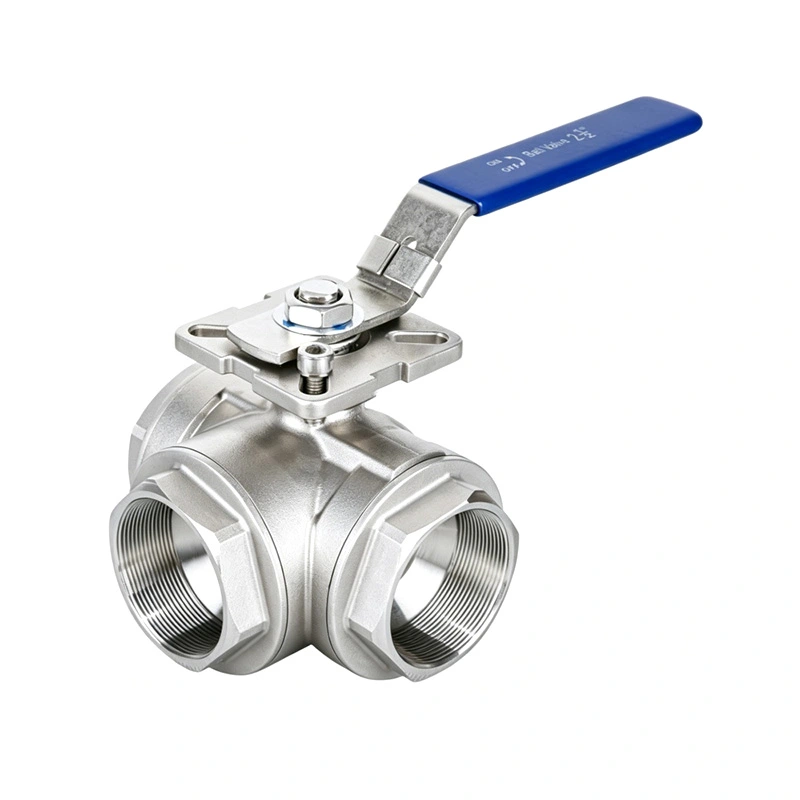

Eine L-Anschlussanordnung wird üblicherweise verwendet, wenn das Ventil den Durchfluss zwischen zwei der verfügbaren Wege umschalten muss. Abhängig von der konkreten Kugelkonstruktion kann sie das Medium von einem Einlass zu einem von zwei Auslässen leiten oder zwischen zwei Strömungsrichtungen wechseln.

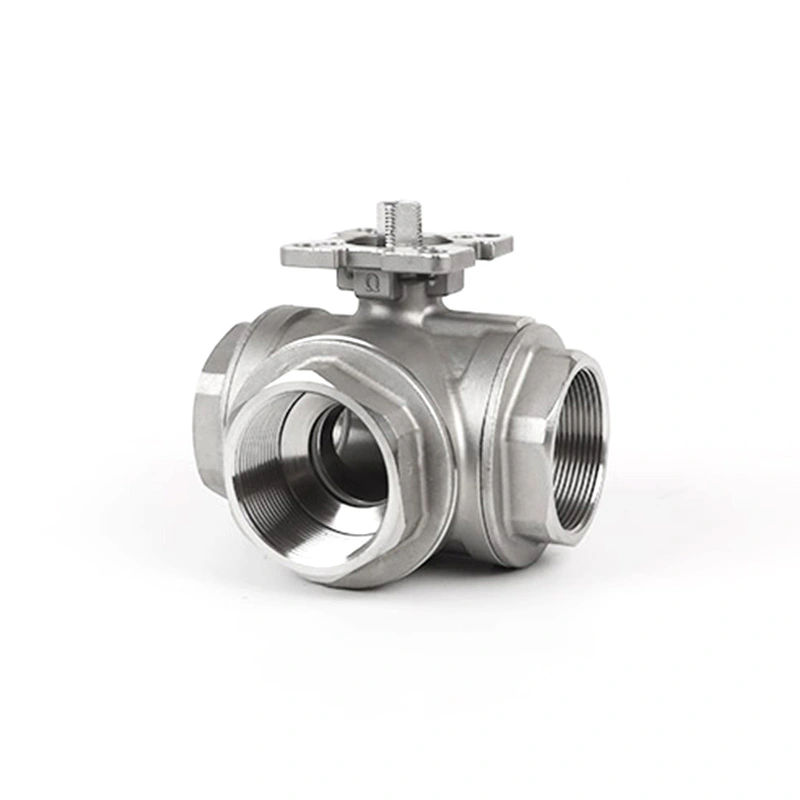

T-Port-Drei-Wege-Konfiguration

Eine T-Anschluss-Anordnung bietet zusätzliche Flusswegkombinationen und kann für Anwendungen verwendet werden, bei denen der Fluss umgeleitet oder kombiniert wird. Die tatsächlich verfügbaren Wege hängen von der internen Kugelgeometrie und der Griffposition ab, daher sollte die erforderliche Betriebssequenz vor der Produktion bestätigt werden.

Durchflussumschaltung, Umleitung und Kombination

Im Gegensatz zu einem Standard-Kugelhahn mit zwei Anschlüssen, der hauptsächlich zur Ein-/Aus-Isolierung verwendet wird, ermöglicht eine Drei-Wege-Konfiguration dem Ventil, den Durchfluss zwischen mehreren Rohrleitungspfaden zu steuern. Abhängig vom Portmuster kann es zum Umschalten zwischen Leitungen, zum Umleiten eines Mediums zu verschiedenen Geräten oder zum Kombinieren kompatibler Streams verwendet werden.

Dies kann die Anzahl der in bestimmten Rohrleitungsanordnungen erforderlichen Einzelventile reduzieren und die Geräteanordnung vereinfachen. Die Ventilkonfiguration sollte immer entsprechend den tatsächlichen Prozessflussanforderungen und nicht nur nach der Rohrgröße ausgewählt werden.

Anschlussmöglichkeiten für unterschiedliche Rohrleitungssysteme

Shangtai kann je nach Pipeline-Standard und Installationsanforderungen unterschiedliche Endverbindungskonfigurationen bereitstellen. Zu den verfügbaren Optionen können je nach Ventildesign und -spezifikation Gewinde-, Flansch-, Muffenschweiß- und Stumpfschweißverbindungen gehören.

Bei der Verbindungsauswahl sollten Nennrohrgröße, Druckstufe, Installationsmethode, umgebende Ausrüstung und geltende Projektstandards berücksichtigt werden. Beim Austausch eines vorhandenen Ventils kann die Bereitstellung der Original-Anschlussspezifikation oder -Zeichnungen dabei helfen, die Kompatibilität zu bestätigen.

Material- und Dichtungsauswahl

Die Auswahl der Gehäuse- und Innenmaterialien sollte auf dem Arbeitsmedium, dem Druck, der Temperatur und den Korrosionsbedingungen basieren. Die Kugel, der Schaft, die Sitze und die Dichtungskomponenten sollten außerdem mit dem Betriebsmedium und der Betriebsumgebung kompatibel sein.

Zu den üblichen Dichtungsmaterialien können PTFE, verstärktes PTFE und andere anwendungsspezifische Materialien gehören. Die geeignete Dichtungskonfiguration hängt vom tatsächlichen Temperaturbereich, der chemischen Kompatibilität, den Druckbedingungen und der erforderlichen Betriebsleistung ab.

Manueller und automatisierter Betrieb

Dreiwegekonfigurationen können manuell betrieben oder in einen Aktor integriert werden, wenn eine ferngesteuerte oder automatische Durchflussumschaltung erforderlich ist. Manuelle Griffe eignen sich für den lokalen Betrieb, während für automatisierte Prozesssysteme pneumatische und elektrische Antriebe in Frage kommen.

Für angetriebene Anwendungen sollten vor der Produktion der erforderliche Steuermodus, die Betriebssequenz, der Antriebstyp, die Stromversorgung oder Luftversorgung und die Fail-Safe-Anforderungen bestätigt werden. Der Antrieb muss außerdem korrekt auf das Ventildrehmoment und die Betriebsbedingungen abgestimmt sein.

Produktanwendungen

Die Drei-Port-Durchflussumschaltung ist in Systemen nützlich, in denen eine Rohrleitung mit verschiedenen Prozesspfaden oder Geräten verbunden werden muss. Zu den typischen Anwendungen gehören Wasseraufbereitungssysteme, HVAC-Zirkulationsleitungen, chemische Verarbeitung, Lebensmittel- und Getränkeausrüstung, Druckluftsysteme, Kraftstofftransfer, Flüssigkeitsverteilung und allgemeine Industrieversorgungsanlagen.

Die tatsächliche Eignung hängt vom Medium, dem Druck, der Temperatur, der Durchflussrate, der Materialverträglichkeit und dem erforderlichen Schaltmuster ab. Für Anwendungen, die eine einfache Zwei-Wege-Isolierung anstelle einer Flusswegauswahl erfordern, ein Standard2-teiliger Kugelhahnoder3-teiliger Kugelhahnkönnte passender sein.

Herstellung und Qualitätsprüfung

Shangtai verwaltet die Bearbeitung, Montage, Inspektion, Druckprüfung und Endvorbereitung gemäß der angegebenen Ventilkonfiguration. Bei Drei-Wege-Produkten sollte besonderes Augenmerk auf die Anschlussanordnung, die Kugelausrichtung, die Dichtleistung, die Betriebsposition und die Anschlussabmessungen gelegt werden.

Projektspezifische technische Anforderungen können vor der Produktion überprüft werden, einschließlich Materialien, Druckstufen, Anschlussstandards, Strömungsmuster, Antriebsanforderungen und erforderliche Dokumentation. Dadurch wird sichergestellt, dass die gelieferte Ventilkonfiguration mit der beabsichtigten Rohrleitungsanordnung übereinstimmt.

So wählen Sie die richtigen Dreiwege-Kugelhähne aus

Eine genaue Auswahl beginnt mit dem erforderlichen Durchflussweg und nicht nur mit der Ventilgröße. Bevor Sie ein Angebot anfordern, bereiten Sie die folgenden Informationen vor, sofern verfügbar:

• Ventilgröße und Nennrohrdurchmesser
• L-Port- oder T-Port-Anforderung
• Erforderliche Einlass- und Auslassströmungswege
• Eigenschaften des Arbeitsmediums und der Flüssigkeit
• Arbeitsdruck und Druckstufe
• Betriebstemperatur
• Anforderungen an Gehäuse und Dichtungsmaterial
• Gewinde-, Flansch-, Muffen- oder Stumpfschweißverbindung
• Manueller, pneumatischer oder elektrischer Betrieb
• Anforderungen an Aktuatorspannung, Luftversorgung oder Steuerung
• Benötigte Menge und Projektdokumentation
• Flussdiagramm oder Rohrleitungszeichnung, falls vorhanden

Wenn Sie sich nicht sicher sind, ob eine L-Port- oder T-Port-Konfiguration zu Ihrer Pipeline passt,Senden Sie Ihr Flussdiagramm und Ihre Ventilanforderungennach Shanghai. Unser Team kann die Fließwege und technischen Parameter vor der Angebotserstellung überprüfen.
