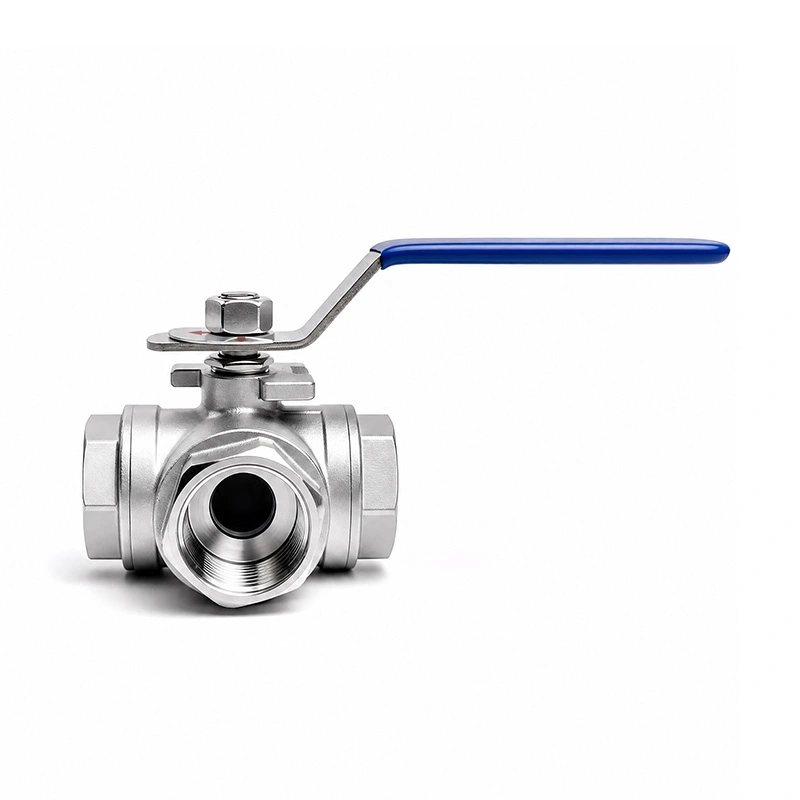

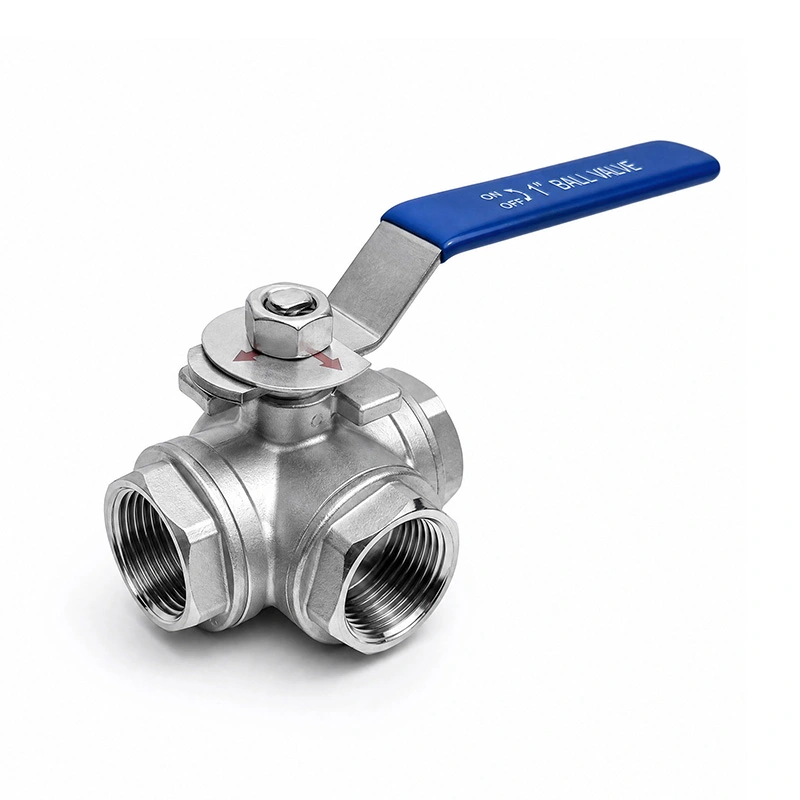

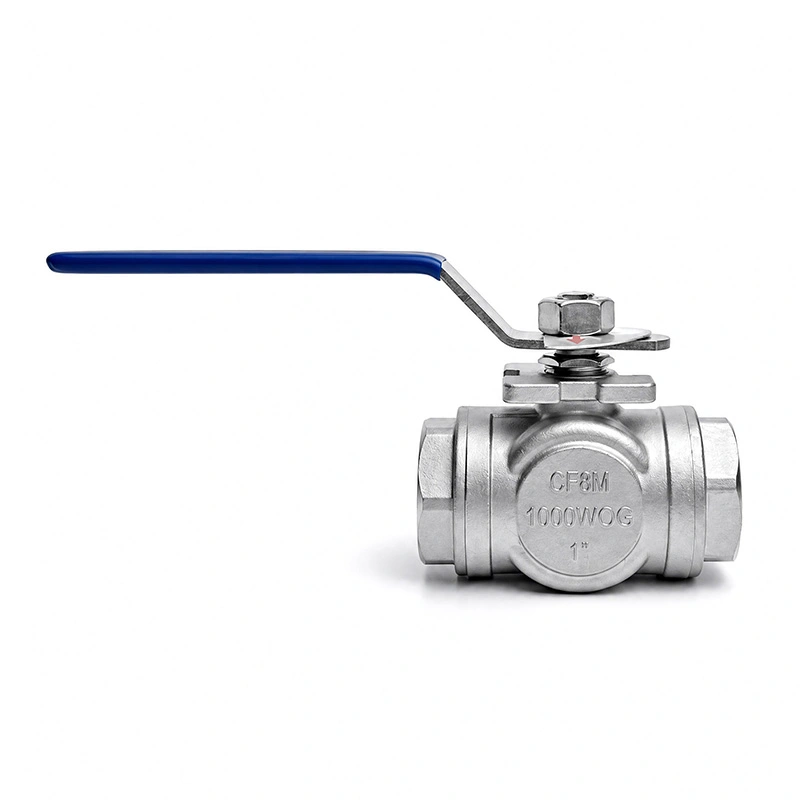

Dreiwege-Kugelhahn mit T-Anschluss

Der Dreiwege-Kugelhahn mit T-Anschluss ist für Rohrleitungssysteme konzipiert, die eine flexible Durchflussregelung durch ein Kompaktventil erfordern Ventil. Sein T-förmiger Strömungskanal kann mehrere Rohrleitungsrichtungen verbinden und eignet sich somit zum Mischen, Umleiten, Umgehen oder Verteilen von Medien.

Im Vergleich zur Verwendung mehrerer Zwei-Wege-Ventile trägt ein Drei-Wege-Kugelhahn mit T-Anschluss dazu bei, die Rohrleitungsanordnung zu vereinfachen und zu reduzieren Verbindungspunkte und verbessern die Betriebseffizienz in Flüssigkeitskontrollsystemen.

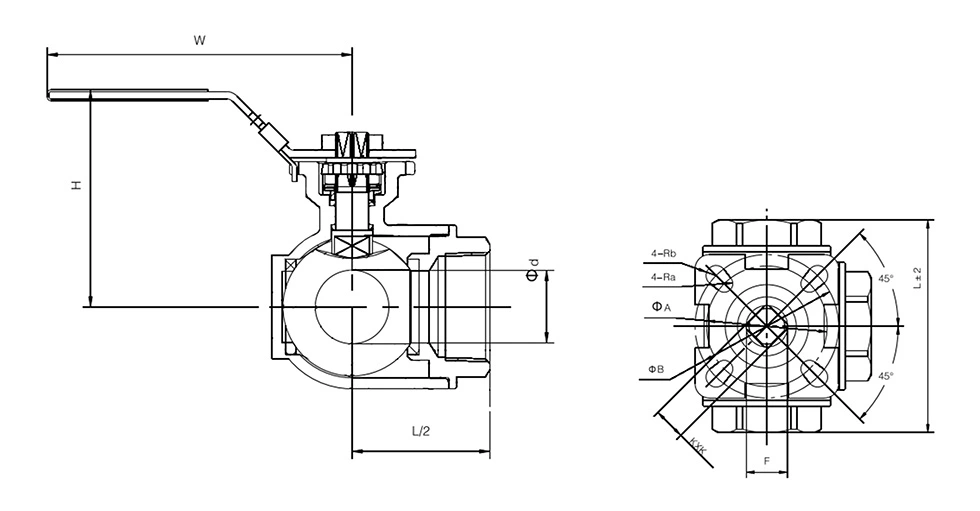

Hauptabmessungen

* N: Gewindeenden gemäß ANSI B 2.1 NPT
* B: Gewindeenden gemäß BS21 BSP

Warum sollten Sie sich für uns entscheiden?

Hersteller von Quellventilen

Shangtai ist eine professionelle Ventilfabrik mit Sitz in Wenzhou, Zhejiang, China, nur 10 Minuten vom Flughafen entfernt.

Zertifiziertes Produktionssystem

Unsere Fertigung folgt den Qualitätsmanagementstandards ISO 9001 und den CE-Zertifizierungsanforderungen.

Feingewindeverarbeitung

Präzisionsgefertigte Gewinde sorgen für eine reibungslose Installation, stabile Verbindung und zuverlässige Dichtleistung.

Vollständige Qualitätskontrolle

Standardisierte Inspektionen werden bei der gesamten Materialprüfung, Bearbeitung, Montage, Druckprüfung und Verpackung durchgeführt.

Materialüberprüfung vor Ort

Ausgestattet mit Materialprüfgeräten unterstützen wir die Materialprüfung vor Ort für mehr Einkaufssicherheit.

Fähigkeit zur Formenentwicklung

Wir können die Formenentwicklung und kundenspezifische Produktion gemäß Zeichnungen, Mustern oder OEM-Anforderungen unterstützen.

Schnelle After-Sales-Reaktion

Unser Serviceteam bietet zeitnahe Unterstützung bei der Produktauswahl, der Auftragsverfolgung und bei After-Sales-Fragen.

Anwendbare Branchen

Wasseraufbereitung:Wird in der Wasserverteilung, Filterung und Prozessleitung verwendet, wo der Durchfluss zwischen verbundenen Leitungen umgeleitet werden muss.

Chemische Verarbeitung:Geeignet für chemische Transport-, Dosier- und Prozessleitungen, wenn die Ventilmaterialien und Dichtungen mit dem Arbeitsmedium kompatibel sind.

HVAC-Systeme:Wird in Heiz- und Kühlkreislaufsystemen zum Umschalten oder Umleiten des Durchflusses zwischen verschiedenen Zweigen eingesetzt.

Pharmazeutische Verarbeitung:Geeignet für Prozessgeräte und saubere Versorgungssysteme, bei denen der Anschlusstyp, die Ventilmaterialien und die interne Konfiguration den geltenden Hygieneanforderungen entsprechen.

Industrielle Automatisierung:Wird auf automatisierten Skids, Verteilern und Prozessgeräten verwendet, bei denen mehrere Rohrleitungsrichtungen von einem einzigen Dreiwegeventil aus gesteuert werden müssen.

Allgemeine Flüssigkeitsverteilung:Gilt für Flüssigkeitsmisch-, Umleitungs- und Bypass-Anordnungen, abhängig von den Druck-, Temperatur- und Materialspezifikationen des Ventils.

FAQ

F1: Was ist die Hauptfunktion eines Dreiwege-Kugelhahns mit T-Anschluss?

Eine T-Anschlusskonfiguration kann verschiedene Kombinationen der drei Ventilanschlüsse verbinden, wenn die Kugel gedreht wird. Abhängig von der Ausrichtung des Anschlusses und der erforderlichen Betriebsposition kann es zur Strömungsumleitung, Strömungsmischung, Bypass-Anordnung oder zum Umschalten zwischen Rohrleitungszweigen verwendet werden.

F2: Was ist der Unterschied zwischen T-Port und L-Port?

T-Port- und L-Port-Konfigurationen bieten unterschiedliche Flusswege. Ein T-Anschluss kann drei Anschlüsse in bestimmten Kugelpositionen verbinden und eignet sich daher für Anwendungen, die mehr als eine Durchflussanordnung erfordern. Ein L-Port verbindet im Allgemeinen zwei Ports gleichzeitig und wird häufig zum Umschalten des Flusses zwischen zwei Richtungen verwendet.

F3: Kann ein T-Anschlussventil den Durchfluss auf zwei Auslässe verteilen?

Ja, ein T-Anschlussventil kann in geeigneten Konfigurationen den Durchfluss von einem Einlass zu zwei Auslässen ermöglichen. Die tatsächliche Strömungsverteilung wird jedoch durch den Druckunterschied, den stromabwärtigen Widerstand, die Rohrgröße und die Systemanordnung beeinflusst. Es sollte nicht davon ausgegangen werden, dass die beiden Auslässe den gleichen Durchfluss erhalten.

F4: Welche Informationen werden bei der Auswahl eines Dreiwege-Kugelhahns benötigt?

Geben Sie die Ventilgröße, das Arbeitsmedium, den Druck, die Temperatur, den Anschlussstandard, die Gehäuse- und Dichtungsmaterialien, das erforderliche Durchflussmuster und die Betriebsmethode an. Bei automatisierten Systemen sollten außerdem der Antriebstyp und das erforderliche Betriebsdrehmoment bestätigt werden.

F5: Wofür wird ein Dreiwege-Kugelhahn mit T-Anschluss verwendet?

A Dreiwege-Kugelhahn mit T-Anschlusswird verwendet, wenn ein Rohrleitungssystem mehrere Durchflusswege durch drei verbundene Anschlüsse erfordert. Die tatsächliche Durchflussfunktion hängt von der internen Anschlussgeometrie, der Kugelposition und der Rohrleitungsanordnung ab. Daher sollte das erforderliche Durchflussmuster vor der Bestellung bestätigt werden.

F6: Können die Ventilmaterialien vor dem Versand überprüft werden?

Ja. Die Materialüberprüfung und -inspektion kann entsprechend der Produktkonfiguration und den Bestellanforderungen arrangiert werden. Wo angegeben, können auch Materialdokumentationen oder Inspektionsprotokolle bereitgestellt werden.
