Absperrschieber
Hersteller von industriellen Absperrschiebern für zuverlässige Durchflusskontrolle in Pipeline-Anwendungen
Shangtai-Absperrschieber sind für die zuverlässige Isolierung in industriellen Rohrleitungssystemen konzipiert, bei denen das Ventil normalerweise in der vollständig geöffneten oder vollständig geschlossenen Position betrieben wird. Die Klappe bewegt sich beim Öffnen vertikal vom Strömungsweg weg und sorgt so für einen geraden Durchgang, der dazu beiträgt, den Strömungswiderstand im Normalbetrieb zu verringern.
Shangtai stellt Absperrschieberlösungen für die Wasserversorgung, Abwasseraufbereitung, Öl- und Gaspipelines, chemische Verarbeitung, Energieerzeugung, Bergbau, HVAC und allgemeine Industrieversorgungsanlagen her. Je nach Rohrleitungsmedium und Betriebsbedingungen können verschiedene Gehäusematerialien, Druckstufen, Endanschlüsse, Dichtungskonstruktionen und Betriebsmethoden ausgewählt werden.
Lieferung und Anpassung von Industrieschiebern
Shangtai unterstützt Standard- und kundenspezifische Ventilkonfigurationen basierend auf Größe, Druckklasse, Anschlussstandard, Gehäuse- und Innengarniturmaterial, Sitzdesign, Betriebsmethode und Projektspezifikationen. Kontaktieren Sie unser Team für eine technische Bestätigung und ein Angebot.
Produkttypen und Konstruktionsmöglichkeiten
Unterschiedliche Rohrleitungssysteme erfordern unterschiedliche Anschnittkonstruktionen. Shangtai kann Konfigurationen bereitstellen, die je nach Installationsbedingungen, Betriebsfrequenz, Dichtungsanforderungen und den Eigenschaften des Fördermediums ausgewählt werden.
Absperrschieber mit steigender Spindel
Beim Öffnen des Ventils bewegt sich der Schaft nach oben und zeigt so die Ventilposition sichtbar an. Diese Konfiguration wird üblicherweise verwendet, wenn der Installationsraum ausreichend Spielraum über dem Ventil bietet.
Designs mit nicht steigendem Schaft
Der Schaft bleibt während des Betriebs im Ventilgehäuse oder der Haube, wodurch diese Konfiguration für Orte geeignet ist, an denen der vertikale Abstand begrenzt ist.
OS&Y-Absperrschieber
Die Außenschrauben- und Jochkonstruktion hält den Gewindeschaft außerhalb des Ventilkörpers und sorgt für eine klare visuelle Anzeige der offenen oder geschlossenen Position.
Keilschieber
Für unterschiedliche Druck-, Temperatur-, Dichtungs- und Rohrleitungsdienstanforderungen sind Konfigurationen mit festen Keilen und flexiblen Keilen erhältlich.
Belastbare Sitzdesigns
Elastische Sitzkonfigurationen nutzen einen Elastomersitz, um eine Dichtleistung für geeignete Wasser- und Versorgungsanwendungen zu gewährleisten.
Metallsitzdesigns
Für Anwendungen, bei denen das Ventil eine Metall-auf-Metall-Dichtungsanordnung und eine höhere Beständigkeit gegenüber anspruchsvollen Betriebsbedingungen erfordert, kann eine Metallsitzkonstruktion gewählt werden.
Materialien für verschiedene Pipeline-Medien
Bei der Materialauswahl sollten das Arbeitsmedium, die Temperatur, der Druck, die Korrosionsbedingungen und die mechanischen Anforderungen des Rohrleitungssystems berücksichtigt werden. Abhängig von der Ventilkonstruktion können die verfügbaren Materialien Gusseisen, Sphäroguss, Stahlguss, Edelstahl, Bronze und legierter Stahl sein.
Gusseisen und duktiles Eisen
Wird häufig für Wasserversorgung, Abwasser, HVAC und allgemeine Versorgungsleitungen verwendet, wenn die Betriebsbedingungen geeignet sind.
Kohlenstoff- und Gussstahl
Geeignet für ausgewählte Industrie-, Öl- und Gas-, Energie- und Prozessanwendungen, die eine höhere mechanische Festigkeit erfordern.
Edelstahl
Wird dort eingesetzt, wo eine verbesserte Korrosionsbeständigkeit erforderlich ist, wobei die geeignete Sorte je nach Medium und Betriebsumgebung ausgewählt wird.
Bronze- und Legierungsmaterialien
Materialoptionen können für bestimmte Flüssigkeitseigenschaften, Temperaturbedingungen, Korrosionsanforderungen oder Projektspezifikationen in Betracht gezogen werden.
Druck-, Anschluss- und Betriebsoptionen
Die Ventilkonfiguration sollte zum Rohrleitungsdesign passen und nicht allein nach der Größe ausgewählt werden. Shangtai kann Absperrschieber nach Nenngröße, Druckstufe, Endanschluss, Installationsbedingungen und erforderlicher Betätigung konfigurieren.
Wichtige Auswahlparameter:Ventilgröße, Druckklasse, Arbeitstemperatur, Medium, Anschlussstandard, Gehäusematerial, Innengarniturmaterial, Sitztyp, Einbaulage, Betriebsmethode und geltende Projektnormen.
Abhängig von der Produktkonfiguration können die Anschlussoptionen Flansch-, Gewinde-, Muffenschweiß-, Stumpfschweiß- oder andere spezifizierte Endverbindungen umfassen. Der gewählte Anschluss sollte dem bestehenden Rohrleitungsstandard und den Installationsanforderungen entsprechen.
Für den manuellen Betrieb kommen Handräder, Getriebe, Kettenräder und Verlängerungsstangen in Betracht. Wenn ein Fern- oder automatisierter Betrieb erforderlich ist, kann die elektrische, pneumatische oder hydraulische Betätigung entsprechend der Ventilgröße, dem Betriebsdrehmoment, dem Steuersystem und der Installationsumgebung konfiguriert werden.
Wo Absperrschieber verwendet werden
Diese Ventile werden hauptsächlich zur Rohrleitungsisolierung und nicht zur kontinuierlichen Drosselung verwendet. Durch ihren geraden Durchflussweg eignen sie sich für Systeme, bei denen ein geringer Strömungswiderstand in der vollständig geöffneten Position und eine zuverlässige Absperrung wichtig sind.
Wasser und Abwasser
Wird in der Wasserverteilung, in Aufbereitungsanlagen, Pumpstationen, Abwassersystemen und Versorgungsleitungen zur Abschnittsisolierung und Wartung verwendet.
Öl und Gas
Ausgewählt für geeignete Pipeline- und Prozessdienste, bei denen eine zuverlässige Isolierung erforderlich ist, vorbehaltlich der geltenden Druck-, Material- und Standardanforderungen.
Chemische Verarbeitung
Material- und Dichtungskonfigurationen können je nach chemischem Medium, Temperatur, Druck und Korrosionsbedingungen ausgewählt werden.
Energie- und Industrieversorger
Wird in Versorgungs-, Kühl-, Dampf-, Prozess- und anderen industriellen Rohrleitungssystemen verwendet, bei denen die ausgewählte Ventilkonstruktion die Betriebsbedingungen erfüllt.
Herstellung und Qualitätskontrolle
Shangtai integriert Ventilherstellung, Inspektion, Vertrieb und technischen Service, um unterschiedliche Anforderungen an industrielle Rohrleitungen zu erfüllen. Produktions- und Prüfprozesse konzentrieren sich auf Maßgenauigkeit, Druckleistung, Dichtungszustand, Materialanforderungen und die gesamte Ventilfunktion.
Shangtai-Produkte sind gemäß den geltenden Anforderungen zertifiziert, einschließlich ISO 9001, CE und EAC. Ausgewählte Produkte können bei Bedarf auch gemäß Standards wie API 6D und API 598 hergestellt und getestet werden.
Normen und Inspektionsanforderungen
Bitte geben Sie bei der Angebotsanfrage den erforderlichen Designstandard, die Druckklasse, den Anschlussstandard, das Material, den Prüfstandard und die Zertifizierungsdokumente an. Dadurch können die Ventilkonfiguration und die Inspektionsanforderungen vor der Produktion bestätigt werden.
Technischer Support für die Ventilauswahl
Bei der Auswahl eines Absperrschiebers geht es um mehr als nur die Anpassung an den Nennrohrdurchmesser. Zu berücksichtigen sind Arbeitsmedium, Druck, Temperatur, Einbaulage, Anschlussmaße, Betriebsfrequenz und erforderliche Dichtleistung. Shangtai kann diese Parameter überprüfen und basierend auf den tatsächlichen Pipelinebedingungen eine geeignete Konfiguration empfehlen.
Für Projektanforderungen mit mehreren Ventilgrößen oder -spezifikationen können Sie auch Rohrleitungszeichnungen, Ventilpläne, technische Spezifikationen oder vorhandene Ventilinformationen bereitstellen. Unser Team kann die verfügbaren Daten prüfen, bevor ein Angebot erstellt wird.
Weitere Ventilprodukte und verfügbare Konfigurationen finden Sie unterShangtai-Ventilproduktpalette.
Häufig gestellte Fragen
Welche Arten von Absperrschiebern gibt es?
Zu den gängigen Konfigurationen gehören steigende Spindel, nicht steigende Spindel, OS&Y-, elastische Sitz-, Metallsitz-, Vollkeil- und flexible Keilkonstruktionen. Die geeignete Konstruktion hängt von der Rohrleitungsanwendung und den Betriebsbedingungen ab.
Wie wähle ich das richtige Ventil aus?
Bei der Auswahl sollten Ventilgröße, Druckstufe, Arbeitstemperatur, Medium, Verbindungstyp, Installationsraum, Betriebsmethode, Dichtungsanforderungen und Projektspezifikationen berücksichtigt werden.
Welche Materialien stehen zur Verfügung?
Abhängig von der Konfiguration können die Gehäusematerialien Gusseisen, Sphäroguss, Stahlguss, Edelstahl, Bronze und legierter Stahl sein. Sitz- und Verkleidungsmaterialien sollten entsprechend dem Medium und den Betriebsbedingungen ausgewählt werden.
Sind Absperrschieber zur Durchflussregulierung geeignet?
Sie sind im Allgemeinen eher für eine vollständig offene oder vollständig geschlossene Isolierung als für eine kontinuierliche Drosselung gedacht. Wenn eine präzise Durchflussregelung erforderlich ist, kommen normalerweise Durchgangsventile oder spezielle Regelventile in Betracht.
Welche Operationsmethoden stehen zur Verfügung?
Abhängig von der Ventilgröße und den Installationsbedingungen können die Betätigungsmethoden Handrad, Getriebe, elektrischer Antrieb, pneumatischer Antrieb, hydraulischer Antrieb, Kettenrad und Verlängerungsstange sein.
Was sollte vor der Installation überprüft werden?
Bestätigen Sie vor der Installation die Ventilgröße, die Druckklasse, den Endanschluss, die Dichtungskompatibilität, die Schraubenausrichtung, die Sauberkeit der Rohrleitung, den Installationsraum und den Spielraum für die Spindel- oder Stellantriebsbewegung.
Können diese Ventile für die Erdinstallation verwendet werden?
Ja, wenn die gewählte Konfiguration für den Erdverlegungsbetrieb geeignet ist. Abhängig von der Installation können Verlängerungsrohre, Schutzbeschichtungen, geeignete Dichtungsmaterialien und geeignete Ventilkastenanordnungen erforderlich sein.
Welche Informationen werden für ein Angebot benötigt?
Bitte geben Sie die Ventilgröße, die Druckstufe, den Anschlussstandard, das Gehäuse- und Innengarniturmaterial, den Sitztyp, das Arbeitsmedium, die Temperatur, die Betriebsmethode, die Menge, die erforderlichen Normen sowie alle Zeichnungen oder technischen Dokumente an.
Benötigen Sie eine Absperrschieberkonfiguration?
Senden Sie Ihre Ventilgröße, Druckstufe, Ihr Medium, Ihren Anschlussstandard, Ihr Material und Ihre Betriebsanforderungen an Shangtai, um eine technische Bestätigung und ein Angebot zu erhalten.
- View as

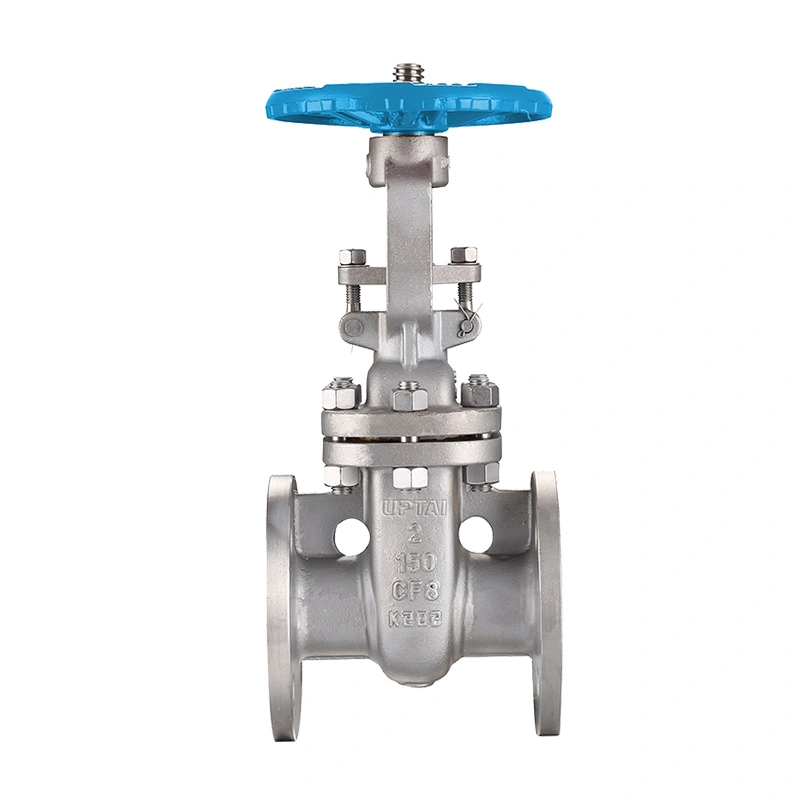

ANSI 150LB Edelstahlschieber
ANSI 150LB Edelstahl-Absperrschieber, entworfen gemäß API 603 und ASME B16.34. Es verfügt über RF-Flanschenden, Stellite 6-Hartschalensitze und erfüllt die NACE-Anforderungen für den Einsatz in industriellen Rohrleitungen. Es bietet eine bidirektionale Absperrung und einen geraden Durchflussweg mit geringem Druckverlust.

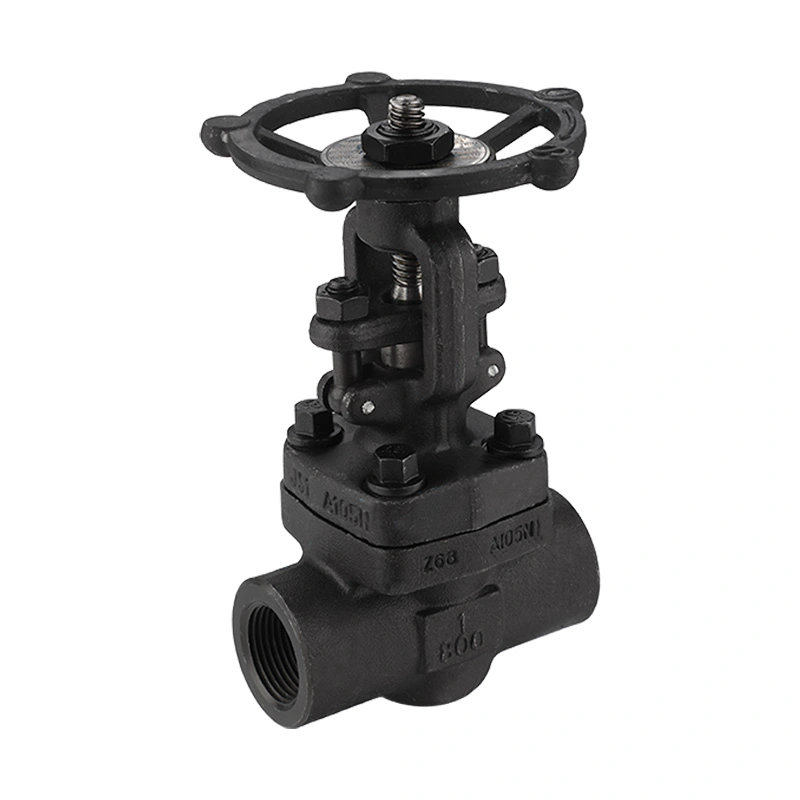

Absperrschieber aus geschmiedetem Kohlenstoffstahl, 800 LB
Unser Absperrschieber 800LB aus geschmiedetem Kohlenstoffstahl wurde gemäß den API 602-Standards für Hochdruckrohrleitungen entwickelt. Ausgestattet mit einem robusten, geschmiedeten A105-Gehäuse, OS&Y-Design und zuverlässiger bidirektionaler Absperrung bietet es außergewöhnliche Haltbarkeit und Durchflusskontrolle für anspruchsvolle Industriesysteme.
Shangtai Valve ist ein professioneller Absperrschieber Hersteller und Lieferant in China. Willkommen beim Import von Qualitätsprodukten aus unserer Fabrik hier.
