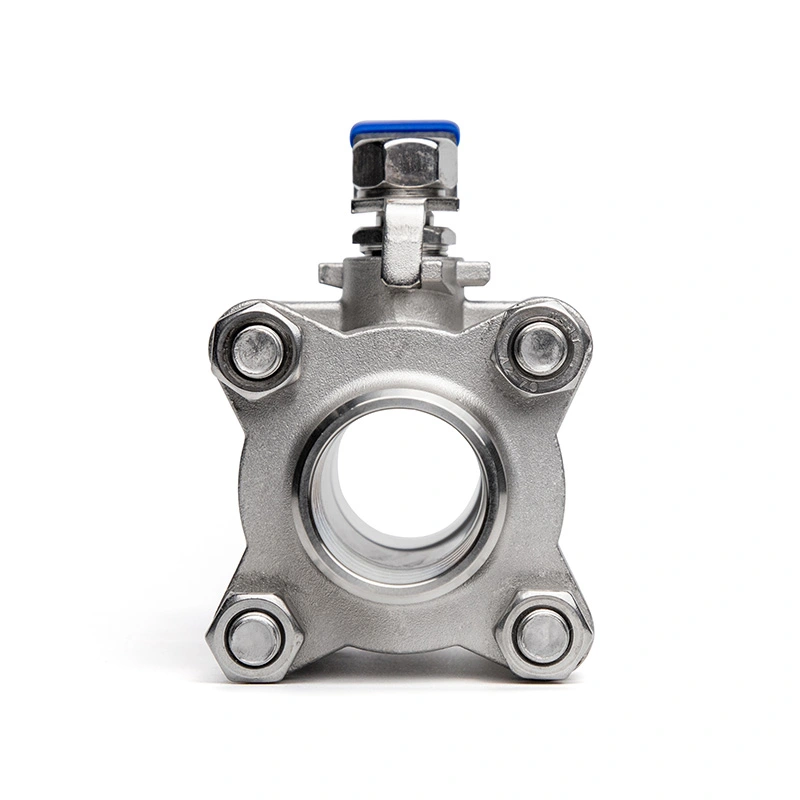

Auswahl von Kugelhahndichtungen aus Edelstahl: Ein Leitfaden zur Entscheidungsfindung basierend auf Temperatur und Druck für Anfragen

01Beginnen Sie mit der thermischen Belastung, nicht mit dem Sitznamen

Geben Sie Flüssigkeit, Phase, Feststoffgehalt, Korrosivität, Konstruktions- und Betriebsdruck sowie die minimale und maximale Temperatur an, der das Ventil tatsächlich ausgesetzt ist – einschließlich Anlaufspitzen, Abschaltung, Temperaturwechsel und Begleitheizung. Stellen Sie fest, ob das Ventil zur Absperrung, Steuerung, Notabschaltung oder für eine Kombination von Aufgaben dient.

Ein Sitz, der für die Nenntemperatur der Leitung ausgewählt, aber während eines Dampfaustritts, eines Flash-Ereignisses oder eines Kaltstarts ignoriert wird, ist der häufigste Feldfehler. Zeichnen Sie die ungünstigste Temperatur-Zeit-Kombination auf, nicht den stationären Durchschnitt.

02Verstehen Sie die Weichsitze: PTFE und RPTFE

PTFE(Neues Polytetrafluorethylen) ist der Basisweichsitz: ausgezeichnete chemische Beständigkeit, sehr niedriges Drehmoment, niedrige Kosten und ein breites chemisches Fenster, aber es fließt kalt, nutzt sich durch Abrieb ab und ist temperaturbegrenzt. Es eignet sich für saubere, nicht abrasive Anwendungen mit niedrigem bis mittlerem Druck bis etwa 150 °C.

RPTFE(gefülltes, verstärktes PTFE) tauscht ein wenig chemische Inertheit gegen ein viel besseres Anti-Extrusions-, Anti-Kaltfluss- und Verschleißverhalten. Es gibt zwei Qualitäten, die Kunden explizit nennen sollten:

03Steigen Sie auf Hochleistungspolymere um: PPL, PEK und TFM1600

Über dem RPTFE-Band bedecken drei technische Polymere das Hochtemperatur-Weichsitzfenster, etwa 200 bis 260 °C.

PPList ein gefüllter Hochtemperatur-Polymersitz mit guter Festigkeit und Kriechfestigkeit bei erhöhter Temperatur, geeignet für Heißöl-, Dampf- und Mittelhochdruckanwendungen, bei denen PTFE-basierte Sitze extrudieren würden.

PEK(Polyetherketon / PEEK-Klasse) ist ein starres technisches Polymer mit ausgezeichneter Verschleiß- und Belastbarkeit, chemischer Beständigkeit und einer Dauertemperatur von etwa 250–260 °C. Es ist der bevorzugte Sitz für die Isolierung bei hohem Druck, hoher Temperatur und hoher Zyklenzahl sowie für abrasive Medien, die PTFE zerstören würden.

TFM1600ist ein modifiziertes PTFE mit höherer Dichte mit viel geringerem Kaltfluss, weniger extrahierbaren Stoffen und besserer thermischer Stabilität als reines PTFE. Er reicht von kryogenen Temperaturen bis etwa 260 °C und wird für ultrareine, hochreine, emissionsarme oder Vakuumanwendungen eingesetzt, bei denen ein normaler PTFE-Sitz seine Form nicht behalten würde.

04Wenn weiche Sitze enden: der Metall-Hartsitz

Ab ca. 260 °C oder bei abrasiven, feststoffhaltigen, verkokenden oder funkengefährdeten Medien ist ein weicher Polymersitz nicht mehr die richtige Lösung. DerMetall-Hartsitz(Kugel und Sitz beide beschichtet oder überzogen, z. B. Stellit/Wolframkarbid) verträgt hohe Temperaturen (typischerweise 400–600 °C und mehr, je nach Garnitur), Erosion und feuersicheren Betrieb.

Der Kompromiss ist Ehrlichkeit: Ein Metallsitz bietet keinen blasendichten Abschluss wie ein weicher Sitz. Die Auswahl erfolgt im Hinblick auf Hochtemperatur-, Abrieb- und Brandsicherheitsbasis, und die Abschaltklasse muss realistisch definiert werden. Wenn sowohl extrem hohe Temperaturen als auch eine dichte Absperrung erforderlich sind, müssen Sie mit einem Ventil mit Metallsitz und einer definierten Leckagerate rechnen.

05Passen Sie den Körper an die Aufgabe an: gegossen oder geschmiedet

Hier sind die Nenndruckwerte irreführend. Gegossene Edelstahlgehäuse sind wirtschaftlich und für den allgemeinen Einsatz bei mäßiger Temperatur und mäßigem Druck geeignet. Aufgrund der Porosität und der Wandstärkenvariabilität behalten sie jedoch selten ihre angegebene Nennleistung, wenn sie heiß, unter Druck oder unter hohem Druck sind. Da Druck und Temperatur steigen, ist einGeschmiedeter Körper (aus Stangenmaterial).– dichter, stärker, mit gleichbleibender Wandstärke – obwohl der Sitz selbst aus weichem Polymer besteht.

Bestätigen Sie, dass das Gehäusematerial (CF8M/CF8-Guss oder F304/F316-Schmiedeteil), der Endanschluss (NPT-Gewinde, Schweißmuffe oder Flansch), die Bohrung (reduziert vs. voll) und die Materialzertifizierung (z. B. EN 10204 3.1) auf das genaue Ventil rückführbar sind.

06Kombinieren Sie Temperatur und Druck in einer Matrix

Lesen Sie nicht nur die Temperatur ab. Bei einer bestimmten Temperatur erhöht ein höherer Druck die Sitzhärte um eine Stufe. Verwenden Sie die nachstehende Matrix als Ausgangspunkt und verlangen Sie vom Lieferanten die Bestätigung des Nenndruck-Temperaturpunkts für die genaue Sitz-/Körperkombination, nicht eines Katalogwerts.

TFM1600 deckt auch den kryogenen Betrieb (bis etwa −200 °C) ab, wo emissionsarme und formstabile Dichtungsmaterialien verwendet werden; Für den allgemeinen Kaltbetrieb ist PTFE normalerweise ausreichend.

07Fragen Sie nach bewerteten oder herabgestuften Daten, nicht nach Katalognummern

Fordern Sie die Druck-Temperatur-Reduzierung für den genauen Sitz und Körper am tatsächlichen Betriebspunkt, die Abschalttestmethode und die Akzeptanzbasis (z. B. API 598 / ISO 5208), die Sitzmischung nach Farbe und Füllstoff sowie den Nachweis an, dass der geschmiedete Körper den vorgesehenen Druck bei maximaler Temperatur erfüllt. Ein niedriger Katalogwert, der Ablagerungen, Alterung, Temperaturwechsel und das gewählte Sitzmaterial ausschließt, ist keine brauchbare Auswahl.
