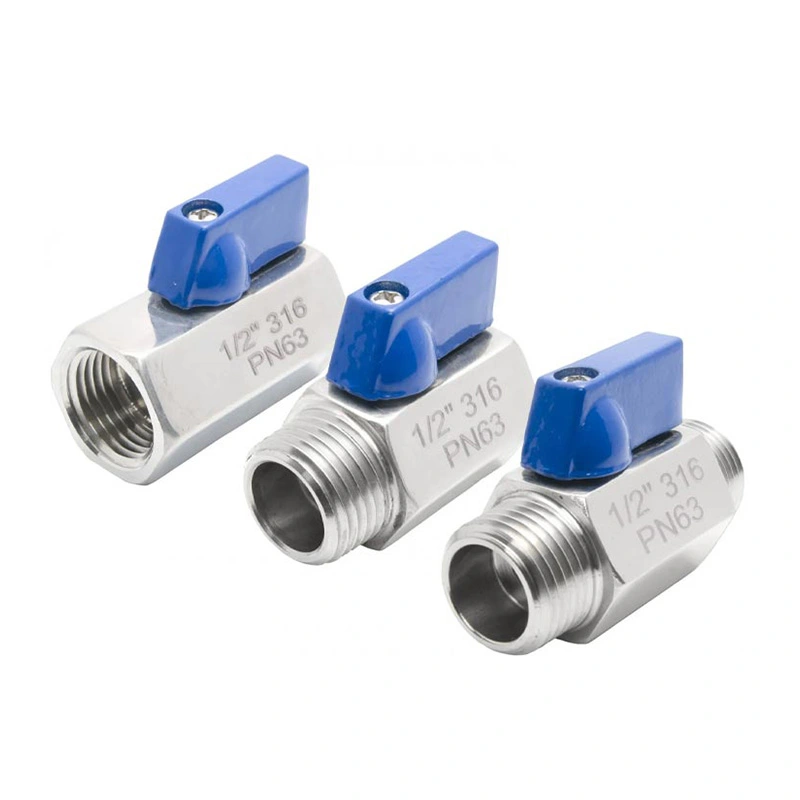

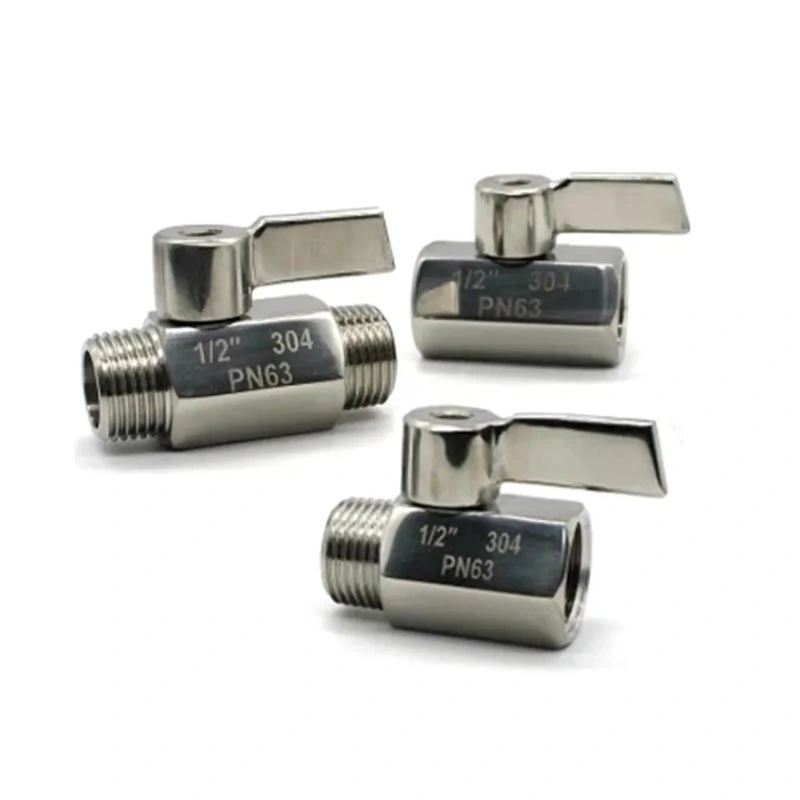

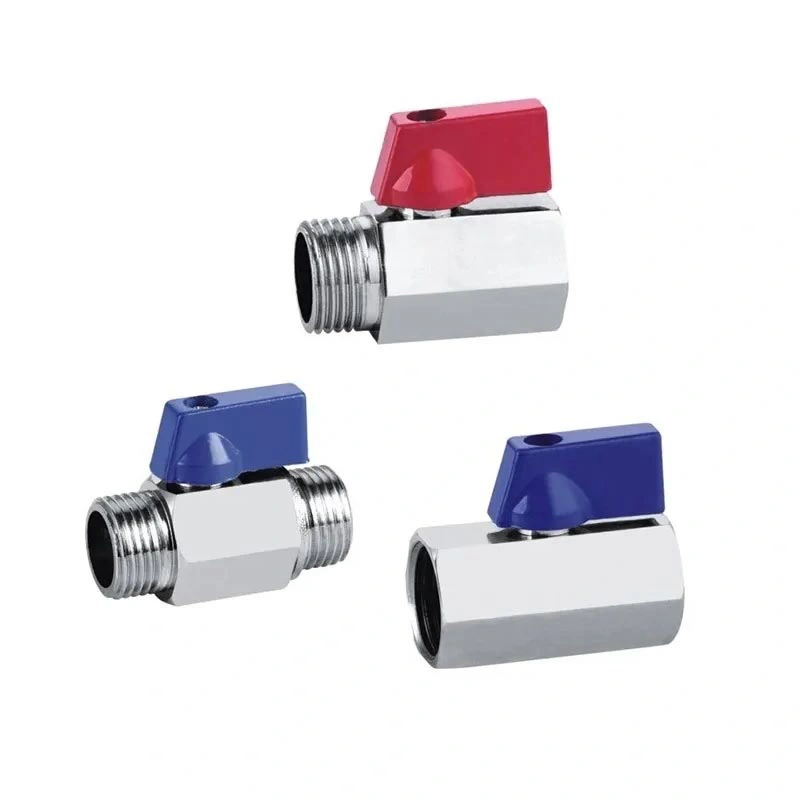

Mini-Kugelhahn aus Edelstahl

Der Mini-Kugelhahn aus Edelstahl ist für kompakte Rohrleitungen und Geräte konzipiert, bei denen der Platz begrenzt ist, aber ein Absperrventil mit Vierteldrehung erforderlich ist. Dank seines Edelstahlgehäuses, der NPT- oder BSP-Gewindeanschlüsse und des kompakten Bediengriffs eignet es sich für kleine Rohrleitungsbaugruppen, Instrumente und Geräte zur Flüssigkeitshandhabung. Das Ventil kann je nach benötigtem Druck, Temperatur, Medium und Anschlussspezifikation ausgewählt werden.

Hauptabmessungen

Produktstruktur und Funktionen

Kompakter Vierteldrehbetrieb

Das Ventil verfügt über einen Kugelmechanismus mit Vierteldrehung für den Ein-/Aus-Betrieb. Durch Drehen des Griffs ändert sich die Position der Kugel und der Durchflusskanal wird geöffnet oder geschlossen. Diese Betriebsweise eignet sich für Anwendungen, bei denen das Ventil häufig betätigt werden muss oder eine einfache Absperrfunktion erforderlich ist.

Konstruktion aus Edelstahl 316

Der Ventilkörper ist als ASTM A351 CF8M (316) spezifiziert, wobei für Kugel und Schaft ASTM A182 F316 verwendet wird. Diese Materialkombination bietet eine Edelstahlkonstruktion für Anwendungen, bei denen Korrosionsbeständigkeit und Materialverträglichkeit wichtig sind. Die tatsächliche Eignung sollte anhand des Prozessmediums und der Betriebsbedingungen überprüft werden.

NPT- und BSP-Gewindeanschlüsse

Das Ventil ist mit NPT- und BSP-Gewindeanschlüssen zur Integration in kompatible Rohrleitungen und Geräte erhältlich. Der Gewindetyp sollte vor der Bestellung bestätigt werden, da NPT- und BSP-Gewinde unterschiedliche Gewindestandards verwenden und nicht als austauschbare Verbindungen behandelt werden sollten.

RPTFE-Sitzkonfiguration

Das Standard-Sitzmaterial ist RPTFE (PTFE+15 % fv). Bei der Sitzauswahl sollten das Arbeitsmedium, die Betriebstemperatur und der Druck berücksichtigt werden. Wenn es sich bei der Anwendung um aggressive Chemikalien oder spezielle Prozessflüssigkeiten handelt, sollte vor der Ventilauswahl die Materialverträglichkeit bestätigt werden.

Überlegungen zur Auswahl

Die Auswahl eines kleinen Kugelhahns erfordert mehr als nur die Anpassung an die Rohrgröße. Dabei sind Arbeitsmedium, Druck, Temperatur, Anschlussart und verfügbarer Einbauraum zu berücksichtigen. Vor der Installation sollten die Druck- und Temperaturgrenzen des Ventils anhand der tatsächlichen Betriebsbedingungen überprüft werden.

Überprüfen Sie bei Gewindeinstallationen, ob die Pipeline NPT- oder BSP-Gewinde verwendet. Überprüfen Sie bei Geräten mit eingeschränktem Zugang die Griffposition und den verfügbaren Freiraum um das Ventil herum. Die Sitz- und Dichtungsmaterialien sollten außerdem mit der Prozessflüssigkeit kompatibel sein, um einen vorzeitigen Verschleiß der Komponenten zu vermeiden.

Anwendungsszenarien

Der Mini-Kugelhahn aus Edelstahl kann zum Absperren in kompakten Flüssigkeitssystemen und Geräten verwendet werden, bei denen eine kleinere Ventilanordnung erforderlich ist. Typische Anwendungen sind:

Wasserversorgungs- und Entwässerungssysteme

Pneumatikgeräte und Druckluftleitungen

Instrumentierung und Prüfgeräte

Kleine Maschinen und Automatisierungsgeräte

Kühlsysteme und Filtereinheiten

Labor- und Sanitärinstallationen

Leichte industrielle Flüssigkeitshandhabungssysteme

Installation und Wartung

Überprüfen Sie vor der Installation die Ventilgröße, den Gewindetyp, die Druckstufe, den Temperaturbereich und die Materialverträglichkeit. Reinigen Sie die Rohrgewinde und entfernen Sie Fremdkörper, die die Anschluss- oder Dichtfläche beeinträchtigen könnten. Verwenden Sie eine geeignete Gewindedichtmethode für die ausgewählte Verbindung und vermeiden Sie übermäßige Anzugskräfte.

Betätigen Sie den Griff nach der Installation vollständig um eine Vierteldrehung und überprüfen Sie die Verbindung während der Inbetriebnahme des Systems auf Undichtigkeiten. Trennen Sie das Ventil während der Wartung von der Druckquelle, bevor Sie interne Komponenten überprüfen oder austauschen.

Qualität und Dokumentation

Die Produktionskontrolle kann Maßkontrollen, Materialüberprüfungen, Montagekontrollen und Druck- oder Dichtungstests gemäß den jeweiligen Produkt- und Auftragsanforderungen umfassen. Zur Dimensionsbestätigung und Projektauswahl können Produktzeichnungen und technische Spezifikationen bereitgestellt werden. Bei Bedarf können auch Materialdokumentationen und Prüfprotokolle erstellt werden.

FAQ

F1: Wofür wird ein Mini-Kugelhahn aus Edelstahl verwendet?

A Mini-Kugelhahn aus Edelstahlwird hauptsächlich zur Ein-/Aus-Flüssigkeitssteuerung in kompakten Rohrleitungen, Geräten und Instrumentensystemen verwendet. Es ist für kompatible Wasser, Luft, Öl und andere Industriemedien im angegebenen Druck- und Temperaturbereich geeignet.

F2: Was ist der Unterschied zwischen NPT- und BSP-Gewinden?

NPT und BSP sind unterschiedliche Gewindestandards mit unterschiedlichen Gewindeprofilen und Spezifikationen. Das Ventilgewinde muss zum passenden Rohr oder Fitting passen, daher sollte der erforderliche Gewindestandard vor der Bestellung bestätigt werden.

F3: Welche Materialien werden für das Ventil verwendet?

Die Standardkonfiguration verwendet ASTM A351 CF8M (316) für das Gehäuse, ASTM A182 F316 für Kugel und Schaft und RPTFE (PTFE+15 % fv) für den Sitz. Weitere Materialien sind auf Anfrage erhältlich.

F4: Welchen Druck und welche Temperatur verträgt das Ventil?

Der angegebene Maximaldruck beträgt 285 PSI und der Temperaturbereich beträgt -25℃~150℃. Die tatsächlich zulässigen Betriebsbedingungen sollten entsprechend der Ventilgröße, dem Medium, der Temperatur und der geltenden Druck-Temperatur-Bewertung bestätigt werden.

F5: Kann ich vor der Bestellung eine Produktzeichnung anfordern?

Ja. Zur Bestätigung der Ventilgröße, des Anschlusstyps, der Einbaumaße und anderer erforderlicher Parameter vor der Produktion können Maßzeichnungen und technische Spezifikationen bereitgestellt werden.

F6: Kann das Ventilmaterial überprüft werden?

Ja. Die Materialüberprüfung und die entsprechende Inspektionsdokumentation können entsprechend der Ventilkonfiguration und den Bestellanforderungen arrangiert werden. Der anwendbare Prüfumfang sollte bei der Bestellung bestätigt werden.

F7: Sind verschiedene Materialien verfügbar?

Ja. Für bestimmte Betriebsbedingungen können je nach erforderlicher Druck-, Temperatur- und Medienkompatibilität auch andere Kombinationen aus Gehäuse, Kugel, Spindel, Sitz und Dichtungsmaterial in Betracht gezogen werden.
