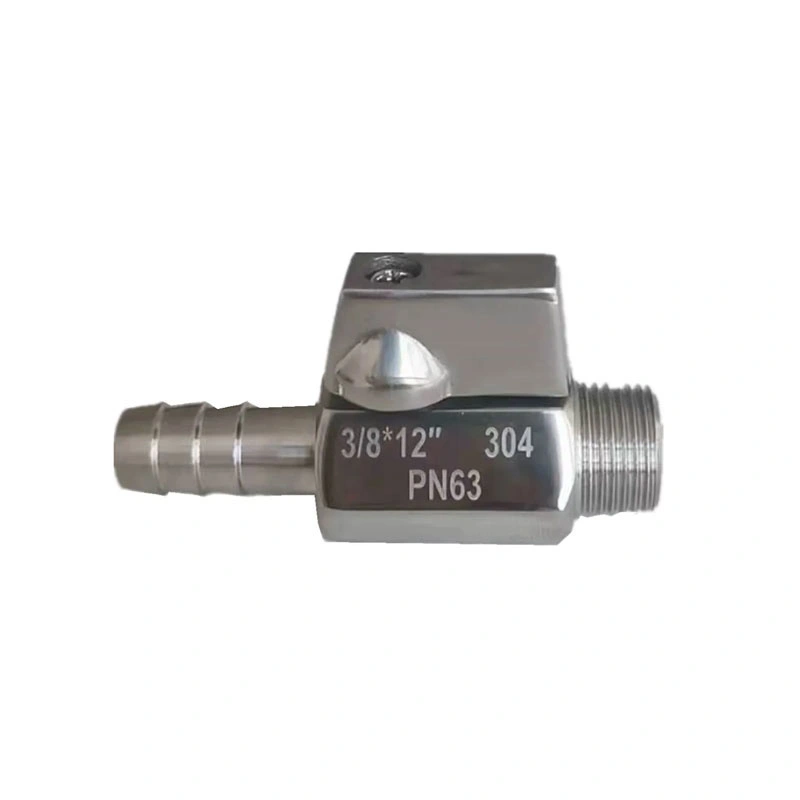

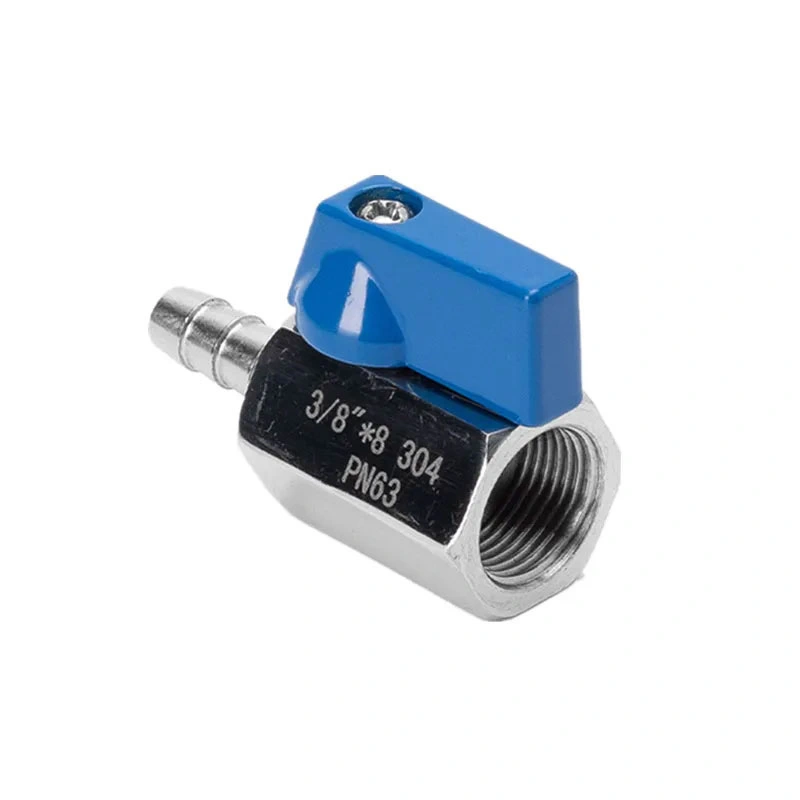

Edelstahl-Gewindenippel-Schlauch-Mini-Kugelhahn

Kompakte Flüssigkeitsleitungen erfordern oft ein Ventil, das Gewinderohre und flexible Schläuche innerhalb eines begrenzten Installationsraums verbinden kann. Der Mini-Kugelhahn mit Gewindenippelschlauch aus Edelstahl kombiniert einen Gewindenippel mit einem Schlauchanschluss in einer Baugruppe und ermöglicht eine bequeme Ein-/Aus-Steuerung über einen Vierteldrehungsmechanismus. Seine kompakte Konfiguration eignet sich für Geräte- und Rohrleitungsanordnungen mit begrenztem Platzangebot.

Hauptabmessungen

Produktstruktur und Funktionen

Gewinde- und Schlauchanschluss

Das Ventil vereint einen Gewindeanschluss mit einem Schlauchnippel in einer kompakten Baugruppe. Die Gewindeseite kann an kompatible NPT- oder BSP-Rohrleitungskomponenten angeschlossen werden, während die Nippelseite für eine geeignete flexible Schlauch- und Klemmenanordnung vorgesehen ist. Der Schlauchinnendurchmesser und die Anschlussmaße sollten vor der Installation bestätigt werden.

Konstruktion aus Edelstahl 316

Der Ventilkörper ist als ASTM A351 CF8M (316) spezifiziert, wobei für Kugel und Schaft ASTM A182 F316 verwendet wird. Diese Edelstahlkonstruktion eignet sich für Anwendungen, bei denen Materialverträglichkeit und Korrosionsbeständigkeit erforderlich sind. Die tatsächliche Eignung hängt vom Arbeitsmedium, der Konzentration, der Temperatur und anderen Einsatzbedingungen ab.

Vierteldrehungsabschaltung

Der Kugelmechanismus ermöglicht das Öffnen und Schließen durch eine Vierteldrehung. Die Griffposition zeigt den Betriebszustand des Ventils an, sodass das Ventil zur einfachen Ein-/Aus-Absperrung in kompakten Flüssigkeitssystemen verwendet werden kann. Dieses Ventil ist eher für den Absperrbetrieb als für die präzise Durchflussregulierung gedacht.

RPTFE-Sitz

Der Standardsitz besteht aus RPTFE (PTFE + 15 % fv). Das Sitzmaterial sollte vor der Auswahl anhand des Prozessmediums und der Betriebstemperatur überprüft werden. Für Anwendungen, die eine bestimmte chemische oder Temperaturkompatibilität erfordern, können verschiedene Materialkombinationen in Betracht gezogen werden.

Auswahl von Gewinde- und Schlauchanschlüssen

NPT und BSP sind unterschiedliche Gewindestandards und sollten nicht als austauschbar betrachtet werden. Das Ventilgewinde muss zum passenden Fitting bzw. Rohrleitungsanschluss passen. Wählen Sie beim Anschließen des Schlauchnippels einen Schlauch mit kompatiblem Innendurchmesser und verwenden Sie eine den Betriebsbedingungen entsprechende Klemme oder Verbindungsmethode.

Überprüfen Sie bei Geräten mit begrenztem Platzangebot vor der Installation die Gesamtabmessungen des Ventils und den Griffspielraum. Der Schlauch sollte außerdem ohne übermäßige Biegung, Verdrehung oder äußere Belastung des Ventilanschlusses verlegt werden.

Anwendungsszenarien

Der Mini-Kugelhahn mit Edelstahl-Gewindenippelschlauch eignet sich für kompakte Flüssigkeitsleitungen, bei denen ein Schlauchanschluss und eine manuelle Absperrung erforderlich sind. Typische Anwendungen sind:

Wasserversorgungs- und Abwasserleitungen verschlauchen

Druckluft- und Pneumatikgeräte

Filtrations-, Kühl- und Reinigungsgeräte

Pumpenanschlüsse und Abflussauslässe

Probenahme- und Laborausrüstung

Bewässerungs- und Sprühsysteme

Leichte industrielle Flüssigkeitshandhabungsgeräte

Installation und Wartung

Überprüfen Sie vor der Installation die Ventilgröße, den NPT- oder BSP-Gewindetyp, die Schlauchanschlussgröße, den Arbeitsdruck und die Temperatur. Reinigen Sie die Gegenverbindungen und stellen Sie sicher, dass die Dichtflächen frei von Schmutz oder Fremdkörpern sind. Gewindeverbindungen sollten mit einer geeigneten Methode angezogen werden, ohne übermäßige Kraft auf das Ventilgehäuse auszuüben.

Überprüfen Sie nach der Installation bei der Inbetriebnahme der Anlage den Schlauchanschluss und die Verschraubung. Betätigen Sie den Griff über den gesamten Vierteldrehbereich, um eine reibungslose Bewegung zu bestätigen. Trennen Sie vor Wartungsarbeiten das Ventil von der Druckquelle und lassen Sie den Restdruck aus der angeschlossenen Leitung ab.

Überlegungen zu Druck und Temperatur

Der angegebene Maximaldruck beträgt 285 PSI und der angegebene Temperaturbereich beträgt -25℃~150℃. Diese Werte sollten zusammen mit der Ventilgröße, dem Arbeitsmedium und der anwendbaren Druck-Temperatur-Bewertung berücksichtigt werden. Die tatsächlichen Betriebsbedingungen sollten überprüft werden, bevor das Ventil in das System eingebaut wird.

Technische Dokumentation

Zur Dimensionsbestätigung und Projektauswahl können Produktzeichnungen und technische Spezifikationen bereitgestellt werden. Materialinformationen, Prüfprotokolle und andere anwendbare Produktdokumente können ebenfalls entsprechend der Ventilkonfiguration und den Bestellanforderungen angeordnet werden.

FAQ

F1: Wofür wird ein Mini-Kugelhahn mit Edelstahl-Gewindenippelschlauch verwendet?

A Edelstahl-Gewindenippel-Schlauch-Mini-Kugelhahnwird zur manuellen Ein-/Aus-Steuerung in kompakten Fluidsystemen verwendet, die einen Rohrgewindeanschluss mit einem flexiblen Schlauchanschluss kombinieren. Es kann mit kompatiblem Wasser, Luft, Öl und anderen Medien innerhalb der angegebenen Betriebsgrenzen verwendet werden.

F2: Kann das Ventil direkt an einen flexiblen Schlauch angeschlossen werden?

Die Nippelseite ist für den Anschluss an einen kompatiblen Schlauch mithilfe einer geeigneten Schlauchverbindung und Klemmenanordnung vorgesehen. Schlauchgröße, Innendurchmesser und Anschlussart sollten auf die Ventilabmessungen und Betriebsbedingungen abgestimmt sein.

F3: Sind NPT- und BSP-Versionen verfügbar?

Ja. Die aufgeführten Gewindestandards sind NPT und BSP. Der benötigte Gewindetyp sollte bei der Bestellung angegeben werden, damit er zum passenden Rohr, Fitting oder Geräteanschluss passt.

F4: Ist dieses Ventil für Druckluftsysteme geeignet?

Ja, es kann für kompatible Druckluftanwendungen innerhalb der angegebenen Druck- und Temperaturgrenzen in Betracht gezogen werden. Die Ventilgröße, die Verbindungsmethode und die Dichtungsmaterialien sollten anhand der tatsächlichen Anforderungen des pneumatischen Systems überprüft werden.

F5: Welches Material wird für den Ventilkörper verwendet?

Das Standardgehäusematerial ist ASTM A351 CF8M (316). Die Kugel und der Schaft bestehen aus ASTM A182 F316, während der Sitz aus RPTFE (PTFE+15 % fv) besteht. Weitere Materialien sind auf Anfrage erhältlich.

F6: Kann ich vor der Bestellung eine Zeichnung anfordern?

Ja. Zur Bestätigung der Ventilgröße, des Gewindetyps, des Schlauchanschlusses und der Einbaumaße vor der Produktion können Maßzeichnungen und technische Spezifikationen zur Verfügung gestellt werden.

F7: Welche Informationen werden für die Ventilauswahl benötigt?

Bitte geben Sie die erforderliche Größe, den NPT- oder BSP-Gewindestandard, die Schlauchgröße, das Arbeitsmedium, den Druck, die Temperatur und die Installationsanforderungen an. Diese Informationen helfen bei der Bestätigung der richtigen Ventilkonfiguration.
