Wenn Sauberkeit, Korrosionsbeständigkeit, kompakte Automatisierung und zuverlässige Absperrung wichtig sind,Shangtaibietet die1 STÜCK Kugelhahn aus elektropoliertem Edelstahl mit Direktmontageals praktische Lösung für anspruchsvolle Flüssigkeitskontrollsysteme. Dank der elektropolierten Edelstahloberfläche, der Struktur zur direkten Montage des Aktuators und der präzisionsgefertigten Komponenten eignet es sich für pharmazeutische, Lebensmittelverarbeitungs-, Wasseraufbereitungs-, chemische und automatisierte Industrieanwendungen.

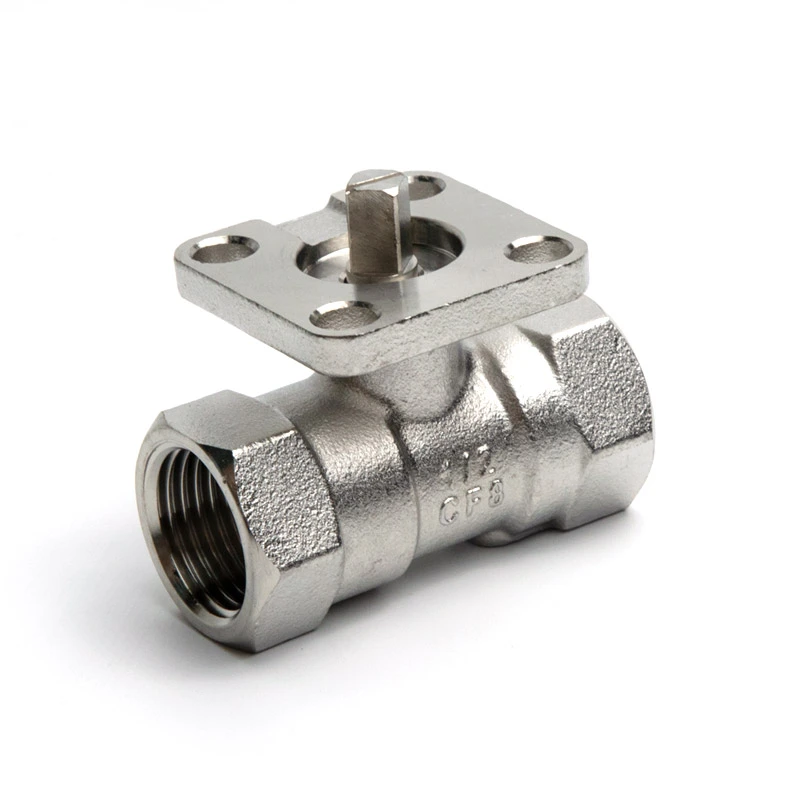

Der direkt montierte 1PC-Kugelhahn aus elektropoliertem Edelstahl kombiniert eine einteilige Konstruktion mit einer elektropolierten Oberfläche und einer integrierten Direktmontageplattform. Durch Elektropolieren entsteht eine glattere und gleichmäßigere Edelstahloberfläche, wodurch die Ansammlung von Rückständen reduziert und die Reinigung vereinfacht wird. Die Direktmontagestruktur ermöglicht die Installation kompatibler pneumatischer oder elektrischer Aktuatoren ohne zusätzliche Montagehalterungen, wodurch eine kompaktere Automatisierungslösung entsteht. Mit Optionen aus Edelstahl 304 und 316, NPT- oder BSP-Gewindeanschlüssen, einem Größenbereich von 1/4 bis 2 Zoll und einer Druckfähigkeit von bis zu 285 PSI kann dieser Kugelhahntyp ein breites Spektrum industrieller Anforderungen an die Flüssigkeitssteuerung erfüllen.
Inhaltsverzeichnis
Warum sollten Sie sich für einen Kugelhahn aus elektropoliertem Edelstahl entscheiden?
Wie verbessert das Direct-Mount-Design die Automatisierung?
Was macht die einteilige Konstruktion praktisch?
Wo kann dieser Kugelhahn eingesetzt werden?
Wichtige Spezifikationen auf einen Blick
Wie sollten Käufer das richtige Ventil auswählen?
Entscheidende Vorteile für Industriekäufer
Überlegungen zur Installation und Wartung
Warum sollten Sie Shangtai für Ihr Ventilprojekt in Betracht ziehen?
Warum sollten Sie sich für einen Kugelhahn aus elektropoliertem Edelstahl entscheiden?
Der Oberflächenzustand ist ein wichtiger Gesichtspunkt, wenn ein Ventil in Systemen betrieben wird, in denen es auf Sauberkeit, Korrosionsbeständigkeit und Wartungseffizienz ankommt. Elektropolieren entfernt mikroskopisch kleine Unregelmäßigkeiten von der Edelstahloberfläche und sorgt für eine glattere Oberfläche. Dies kann dazu beitragen, Bereiche zu reduzieren, in denen sich Verunreinigungen oder Prozessrückstände ansammeln können.
Bei Anwendungen mit häufiger Reinigung oder hohen Hygieneanforderungen kann eine glatte Ventiloberfläche die Wartung vereinfachen. Edelstahl bietet außerdem eine starke Kombination aus mechanischer Haltbarkeit und Korrosionsbeständigkeit und eignet sich daher für eine Vielzahl industrieller Umgebungen.
Das Shangtai-Ventil ist mit Edelstahl 304 als Standardmaterialoption erhältlich, während Konfigurationen aus Edelstahl 316 ausgewählt werden können, wenn Projektbedingungen zusätzliche Korrosionsbeständigkeit erfordern. Auf der Produktseite ist ASTM A351 CF8 (304) für das Gehäuse spezifiziert, wobei Edelstahl für die wichtigsten benetzten Komponenten und Dichtungskomponenten auf PTFE-Basis verwendet wird.
- Glattere elektropolierte Edelstahloberfläche
- Verbesserte Beständigkeit gegen Korrosion und Oberflächenverschmutzung
- Einfachere Reinigung und Wartung
- Geeignet für sauberkeitsempfindliche Flüssigkeitssysteme
- Erhältlich in verschiedenen Edelstahl-Materialkonfigurationen
Wie verbessert das Direct-Mount-Design die Automatisierung?
Die industrielle Ventilautomatisierung erfordert häufig eine zuverlässige Verbindung zwischen dem Ventil und einem Aktuator. Herkömmliche Anordnungen erfordern möglicherweise separate Halterungen oder Montageteile, wodurch sich die Anzahl der Komponenten und die gesamte Installationsfläche erhöhen.
Ein direkt montierter Kugelhahn integriert eine Antriebsmontageplattform in die Ventilkonstruktion. Kompatible pneumatische oder elektrische Aktoren können daher direkt installiert werden, was zur Vereinfachung der mechanischen Anordnung beiträgt. Dies ist besonders nützlich für Gerätehersteller und Systemintegratoren, die kompakte automatisierte Fluidsteuerungsbaugruppen entwerfen.
Die Direktmontagestruktur kann mehrere praktische Vorteile bieten:
- Kompakte Installation:Macht eine separate Montagehalterung in kompatiblen Konfigurationen überflüssig.
- Weniger Komponenten:Eine einfachere Verbindung kann die zusätzliche Hardware reduzieren.
- Automatisierungsbereitschaft:Unterstützt die Integration mit pneumatischer oder elektrischer Betätigung.
- Flexibler Betrieb:Für geeignete manuelle Anwendungen können auch verlängerte Griffe in Betracht gezogen werden.
- Einfachere Systemintegration:Das standardisierte Montagekonzept ist nützlich für OEM-Geräte und automatisierte Prozesssysteme.
Was macht die einteilige Konstruktion praktisch?
Ein einteiliger Kugelhahnkörper bietet eine unkomplizierte Konstruktion für Anwendungen, bei denen eine kompakte und robuste Ventilanordnung bevorzugt wird. Das Ventil verwendet einen Kugel-Spindel-Betätigungsmechanismus zur Steuerung des Flüssigkeitsflusses, während der Sitz und die Dichtungskomponenten für die erforderliche Absperrfunktion sorgen.
Auch eine präzise Bearbeitung ist wichtig. Genaue Abmessungen zwischen Gehäuse, Kugel, Spindel und Dichtungskomponenten tragen zu einem reibungslosen Betrieb und einer zuverlässigen Abdichtung bei. Shangtai schreibt im Rahmen seines Fertigungsansatzes präzisionsgefertigte Komponenten und Materialprüfungen vor.
Das Ventil verfügt außerdem über einen Anti-Blowout-Stamm und eine Verriegelungsvorrichtung. Diese Funktionen können in Industrieanlagen wertvoll sein, in denen kontrollierter Betrieb und mechanische Sicherheit wichtige Aspekte sind.
Wo kann dieser Kugelhahn eingesetzt werden?
Durch die Kombination aus elektropoliertem Edelstahl, kompakter Bauweise und direkter Antriebsmontage eignet sich dieses Ventil für Anwendungen, bei denen sowohl Flüssigkeitsisolierung als auch Automatisierung erforderlich sind.
Typische Anwendungsbereiche sind:
- Pharmazeutische Ausrüstung:Nützlich, wenn glatte Oberflächen und reinigbare Durchflusskontrollkomponenten wichtig sind.
- Lebensmittelverarbeitung:Geeignet für Flüssigkeitssysteme, die korrosionsbeständige Edelstahlkomponenten erfordern.
- Wasseraufbereitung:Geeignet für automatisierte Isolations- und Flusskontrollpunkte.
- Chemische Verarbeitung:Die Edelstahlkonstruktion kann in ausgewählten Prozessumgebungen für Langlebigkeit sorgen.
- Industrielle Automatisierung:Die direkte Montage des Aktuators unterstützt das automatische Öffnen und Schließen.
- OEM-Ausstattung:Eine kompakte Ventilkonfiguration kann die Integration in kompakte Maschinen vereinfachen.
Die Anwendungseignung sollte immer anhand der tatsächlichen Flüssigkeits-, Druck-, Temperatur-, chemischen Kompatibilitäts-, Anschlussstandard- und Antriebsanforderungen bewertet werden.
Wichtige Spezifikationen auf einen Blick
Die folgenden Spezifikationen bieten eine praktische Referenz für Ingenieure, Händler, OEM-Käufer und Systemintegratoren, die dieses Ventil bewerten.
| Parameter | Spezifikation |
|---|---|
| Ventiltyp | 1 STÜCK Kugelhahn aus elektropoliertem Edelstahl mit Direktmontage |
| Nenngröße | 1/4" bis 2" |
| Druckklasse | CL150 |
| Maximaler Druck | 285 PSI |
| Gewindestandards | NPT / BSP |
| Design- und Fertigungsstandard | ASME B16.34 |
| Prüfstandard | API 598 |
| Körpermaterial | ASTM A351 CF8 (304) |
| Kugel- und Schaftmaterial | ASTM A182 F304 |
| Sitzmaterial | RPTFE (PTFE + 15 % Füllstoff) |
| Temperaturbereich | -25°C bis 150°C |
| Porttyp | Reduzierter Port |
Für die technische Auswahl sollten Käufer vor der Bestellung die neuesten Maßzeichnungen, Druck-Temperatur-Werte, Materialkonfigurationen und Verbindungsanforderungen überprüfen.
Wie sollten Käufer das richtige Ventil auswählen?
Bei der Auswahl eines Edelstahl-Kugelhahns sollte es um mehr als nur die Anpassung an die Rohrnenngröße gehen. Ingenieure sollten die gesamte Betriebsumgebung berücksichtigen, um Kompatibilitäts- oder Leistungsprobleme zu vermeiden.
1. Bestätigen Sie den Verbindungsstandard
Das Ventil unterstützt NPT- und BSP-Gewindekonfigurationen. Der ausgewählte Gewindestandard sollte zum angeschlossenen Rohrleitungs- oder Fittingsystem passen, um Installationsprobleme zu vermeiden.
2. Druck und Temperatur prüfen
Der angegebene maximale Druck beträgt 285 PSI, während der angegebene Temperaturbereich -25 °C bis 150 °C beträgt. Die tatsächlichen Anwendungsbedingungen sollten innerhalb der geltenden Druck-Temperatur-Grenze bleiben.
3. Bewerten Sie die Materialkompatibilität
Edelstahl 304 und 316 bieten unterschiedliche Korrosionsbeständigkeitsgrade. Bei der Auswahl des Materials sollten Prozessflüssigkeit, Konzentration, Temperatur und Reinigungschemikalien berücksichtigt werden.
4. Bestimmen Sie die Betriebsmethode
Bestätigen Sie bei automatisierten Geräten, ob ein pneumatischer oder elektrischer Antrieb bevorzugt wird. Die Direktmontagestruktur kann dazu beitragen, die Installationskomplexität zu reduzieren, wenn der Stellantrieb mit der Ventilmontageanordnung kompatibel ist.
5. Berücksichtigen Sie die Durchflussanforderungen
Dieses Modell verwendet eine Konfiguration mit reduzierten Ports. Käufer sollten die erforderliche Durchflussrate und den Druckabfall berücksichtigen, anstatt ein Ventil ausschließlich auf der Grundlage der Rohrgröße auszuwählen. Die aufgeführten Kv-Werte können einen nützlichen Ausgangspunkt für die Durchflussbewertung bieten.
Entscheidende Vorteile für Industriekäufer
Für Käufer, die Kugelhähne aus Edelstahl vergleichen, liegt der Wert dieser Konfiguration in der Kombination aus Oberflächenbehandlung, Konstruktion, Automatisierungskompatibilität und Fertigungsflexibilität.
| Besonderheit | Praktischer Nutzen |
|---|---|
| Elektropolierte Oberfläche | Glattere Oberfläche und einfachere Reinigung |
| Edelstahlkonstruktion | Korrosionsbeständigkeit und mechanische Haltbarkeit |
| Direktmontageplattform | Vereinfacht die Aktorintegration |
| Einteiliger Körper | Kompakte und unkomplizierte Ventilkonstruktion |
| 304/316 Optionen | Ermöglicht die Materialauswahl für verschiedene Umgebungen |
| NPT-/BSP-Gewinde | Unterstützt unterschiedliche Rohrverbindungsanforderungen |
| OEM-Anpassung | Unterstützt kundenspezifische Spezifikationen und Massenanforderungen |
Überlegungen zur Installation und Wartung
Auch ein hochwertiges Ventil erfordert entsprechende Installations- und Betriebspraktiken. Überprüfen Sie vor der Installation die Gewinde, Dichtflächen, das Ventilgehäuse und die Rohrleitung auf Verschmutzung oder Beschädigung. Die Rohrleitung sollte richtig ausgerichtet sein, um unnötige mechanische Belastungen des Ventils zu vermeiden.
Stellen Sie bei der Inbetriebnahme sicher, dass sich das Ventil reibungslos öffnet und schließt und dass der Stellantrieb, sofern installiert, innerhalb des erforderlichen Drehmomentbereichs arbeitet. Die Druckprüfung sollte den geltenden Projektverfahren und Sicherheitsanforderungen entsprechen.
Für einen langfristigen Service sollten Wartungsteams Folgendes regelmäßig überprüfen:
- Äußere Leckage um Gewindeverbindungen und Dichtungen
- Drehmoment und Bewegung des Ventilbetriebs
- Montage und Ausrichtung des Aktuators
- Anzeichen von Korrosion oder Oberflächenschäden
- Sitz- und Dichtungsleistung
- Betriebsdruck- und Temperaturbedingungen
Bei der Installation, Prüfung oder Wartung des Ventils wird empfohlen, die technische Dokumentation des Herstellers und die geltenden Industriestandards zu befolgen.
Häufig gestellte Fragen
Was ist der Hauptvorteil eines elektropolierten Edelstahl-Kugelhahns?
Elektropolieren erzeugt eine glattere Edelstahloberfläche, die die Reinigungsfähigkeit verbessern, die Ansammlung von Oberflächenrückständen reduzieren und die Korrosionsbeständigkeit unterstützen kann. Dies macht das Ventil besonders attraktiv für sauberkeitsempfindliche Industrieanwendungen.
Kann das Ventil an einen pneumatischen Antrieb angeschlossen werden?
Ja. Die direkt montierte Plattform ist für die Unterstützung kompatibler pneumatischer Aktuatoren ausgelegt. Je nach Betriebsanforderung kommen auch elektrische Antriebe und passende Verlängerungsgriffe in Betracht.
Welche Größen sind verfügbar?
Der Standardgrößenbereich liegt zwischen 1/4" und 2". Käufer, die andere Größen oder kundenspezifische Spezifikationen benötigen, können ihre Anforderungen mit dem Hersteller besprechen.
Unterstützt das Ventil sowohl NPT- als auch BSP-Gewinde?
Ja. Es stehen NPT- und BSP-Gewindeanschlussoptionen zur Verfügung, sodass das Ventil an verschiedene Rohrleitungssysteme angepasst werden kann.
Welche Normen sind mit diesem Ventil verbunden?
Die Produktinformationen spezifizieren ASME B16.34 für Design und Herstellung und API 598 für Tests und Inspektionen. Projektspezifische Anforderungen sollten vor der Beschaffung bestätigt werden.
Kann Shangtai OEM-Anpassungen anbieten?
Ja. Shangtai unterstützt OEM- und kundenspezifische Ventilanforderungen, einschließlich Materialauswahl, Spezifikationen, Oberflächenbehandlung, Verbindungsstandards und Anforderungen an die Massenproduktion.
Warum sollten Sie Shangtai für Ihr Ventilprojekt in Betracht ziehen?
Der1 STÜCK Kugelhahn aus elektropoliertem Edelstahl mit Direktmontageist für Käufer konzipiert, die eine Kombination aus glatter Edelstahloberflächenqualität, kompakter Ventilkonstruktion und praktischer Automatisierungsintegration benötigen. Seine Optionen aus Edelstahl 304/316, NPT- oder BSP-Anschlüsse, die Struktur zur direkten Montage des Stellantriebs und sein Industriedesign machen es zu einer vielseitigen Wahl für Flüssigkeitskontrollsysteme in verschiedenen Branchen.
Shangtai unterstützt Händler, OEM-Gerätehersteller, Systemintegratoren und Industrieprojekte mit maßgeschneiderten Ventillösungen und Möglichkeiten zur Massenversorgung. Wenn Sie die Ventilgröße, das Material, die Druckstufe, den Anschlusstyp, die Oberflächenbehandlung oder die Kompatibilität des Stellantriebs bewerten, schauen Sie sich den 1PC Kugelhahn aus elektropoliertem Edelstahl für die Direktmontage an, um Produktdetails und Auswahlinformationen zu erhalten.
Suchen Sie nach einer zuverlässigen Ventillösung aus Edelstahl für Ihr nächstes Projekt?Teilen Sie Shangtai Ihre erforderliche Größe, Ihr Arbeitsmedium, Ihren Druck, Ihre Temperatur, Ihren Anschlussstandard und Ihre Automatisierungsanforderungen mit, um eine geeignete Konfiguration und technischen Support zu erhalten.Kontaktieren Sie unsBesprechen Sie noch heute Ihre OEM-, kundenspezifischen oder Massenventilanforderungen und finden Sie eine praktische Lösung für Ihr Flüssigkeitskontrollsystem.
