1PC Kugelhähne

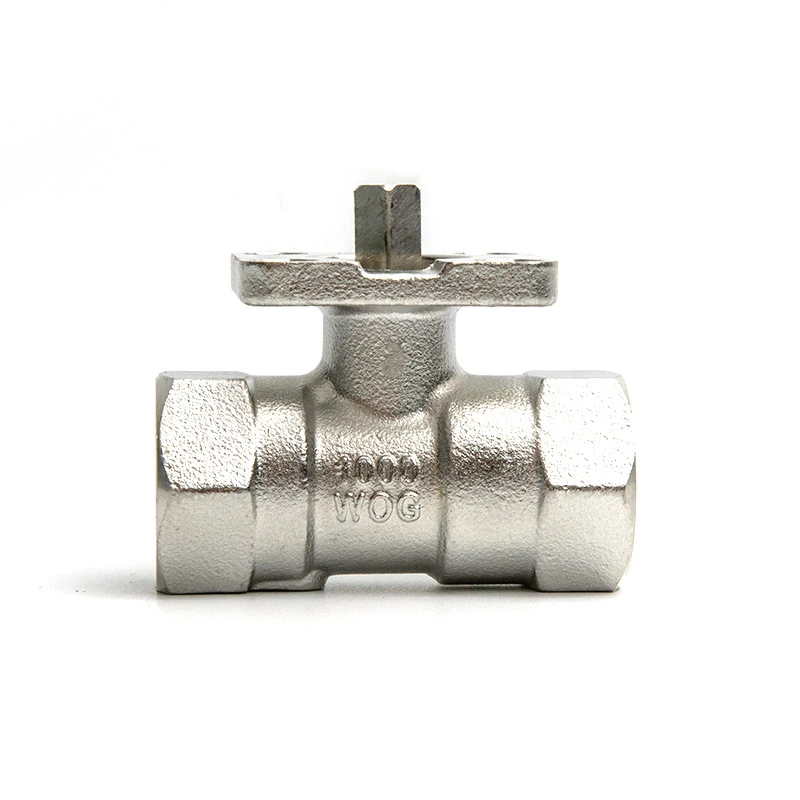

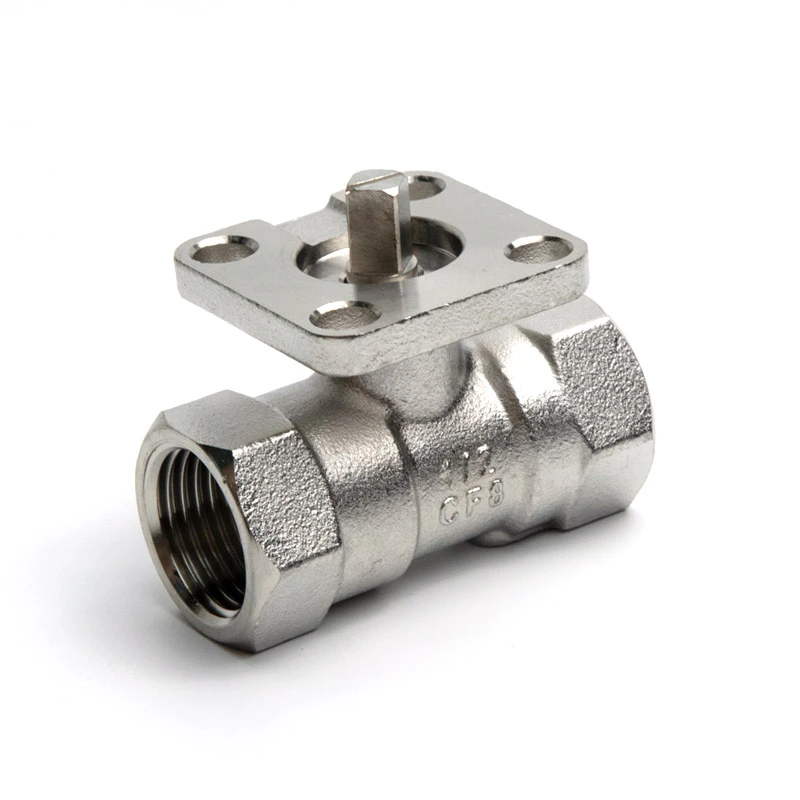

1 STÜCK Kugelhahn aus elektropoliertem Edelstahl mit Direktmontage
Shangtai Valve stellt den direkt montierten 1PC-Kugelhahn aus elektropoliertem Edelstahl für Flüssigkeitssteuerungssysteme her, bei denen eine glatte Edelstahloberfläche und eine direkte Betätigungselementmontage erforderlich sind. Der elektropolierte Ventilkörper sorgt für eine glatte, leicht zu reinigende Oberfläche, während die ISO-Montageplattform die direkte Installation kompatibler pneumatischer oder elektrischer Antriebe ermöglicht. Es eignet sich für Pharma-, Lebensmittelverarbeitungs-, Wasseraufbereitungs- und andere industrielle Flüssigkeitsanwendungen.
Das Shangtai Valve 1PC-Kugelventil aus elektropoliertem Edelstahl zur Direktmontage kombiniert eine einteilige Ventilstruktur mit fortschrittlicher Elektropoliertechnologie für Anwendungen, die eine höhere Oberflächenqualität erfordern.
Durch den Elektropolierprozess werden mikroskopisch kleine Unebenheiten auf der Edelstahloberfläche entfernt und so entstehen ein glatteres und gleichmäßigeres Finish. Diese Behandlung verbessert die Korrosionsbeständigkeit und verringert die Möglichkeit von verhindert die Ansammlung von Rückständen und erleichtert die Reinigung und Wartung.
Im Vergleich zu herkömmlichen Kugelhähnen aus Edelstahl sorgt die elektropolierte Oberfläche für eine bessere Leistung Umgebungen, in denen Sauberkeit, Haltbarkeit und langfristige Zuverlässigkeit wichtig sind.
Direktmontagestruktur für automatisierte Steuerung
Dieses Ventil wurde für moderne industrielle Automatisierungssysteme entwickelt und verfügt über eine Direktmontageplattform, die eine einfache Montage ermöglicht Verbindung mit pneumatischen Antrieben, elektrischen Antrieben oder verlängerten Griffen.
Das Direktmontage-Design macht zusätzliche Montagehalterungen überflüssig und erleichtert Kunden so die Montage Installation, Reduzierung der Komponenten und Erzielung einer kompakteren Pipeline-Steuerungslösung.
Es eignet sich besonders für OEM-Gerätehersteller und Systemintegratoren, die zuverlässige Ventile benötigen Automatisierung.
Zuverlässige Edelstahlfertigung
Das aus ASTM-Standard-Edelstahlmaterialien hergestellte Ventil bietet eine hervorragende Korrosionsbeständigkeit und mechanische Festigkeit für anspruchsvolle Arbeitsumgebungen.
Shangtai Valve führt während der Produktion eine strenge Materialprüfung durch, um eine stabile Materialzusammensetzung sicherzustellen gleichbleibende Produktqualität. Die Präzisionsbearbeitung des Ventilkörpers, der Kugel und des Schafts sorgt für einen reibungslosen und präzisen Betrieb Abmessungen und zuverlässige Dichtleistung.
Direkte OEM-Lieferung ab Werk
Als erfahrener Hersteller von Edelstahlventilen unterstützt Shangtai Valve maßgeschneiderte Lösungen für die ganze Welt Kunden, einschließlich Materialoptionen, Spezifikationen, Oberflächenbehandlung und Massenproduktionsanforderungen.
Mit professionellen Fertigungskapazitäten und Qualitätskontrollprozessen bieten wir zuverlässige Ventillösungen für Vertriebshändler, Gerätehersteller und Industrieprojekte.
Produktvorteile
| Vorteil | Beschreibung |
| Elektropolierte Oberfläche | Bietet eine glattere Edelstahloberfläche mit verbesserter Korrosionsbeständigkeit, einfacherer Reinigung und besser Oberflächenqualität. |
| Hygienisches Durchflusskontrolldesign | Reduziert die Ansammlung von Oberflächenrückständen und unterstützt Anwendungen, die hohe Sauberkeitsstandards erfordern. |
| Montagestruktur für Direktantrieb | Ermöglicht die Installation eines pneumatischen oder elektrischen Stellantriebs ohne zusätzliche Halterungen und vereinfacht so die Automatisierung Integration. |
| Optionen für Edelstahl 304/316 | Bietet hervorragende mechanische Festigkeit und Korrosionsbeständigkeit für verschiedene Industrieumgebungen. |
| Präzisionsgefertigte Komponenten | Gewährleistet genaue Abmessungen, reibungslosen Betrieb und zuverlässige Langzeitleistung. |
| OEM-Fertigungsfähigkeit | Unterstützt kundenspezifische Materialien, Spezifikationen, Oberflächenbehandlungen und Massenproduktionsanforderungen. |
Produktparameter
| Hauptabmessungen | 1/4" - 2" | Druckklasse | CL150 |
| Gewindestandard | NPT, BSP | MAX. Druck | 285PSI |
| Design- und Herstellungsstandards | ASME B16.34 | Prüfung und Inspektion | API598 |
| Spezielles Design | Verriegelungsvorrichtung, Anti-Blowout-Stamm | Druck-Temperatur-Bewertungen | ASME B16.34 |
| Porttyp | Reduzierter Port | Temperaturbereich | -25℃~150℃ |
| Körpermaterial | ASTM A351 CF8 (304) | Ballmaterial | ASTM A182 F304 |
| Stammmaterial | ASTM A182 F304 | Sitzmaterial | RPTFE(PTFE+15%fv) |
| Optionen | Weitere Materialien sind auf Anfrage erhältlich. |

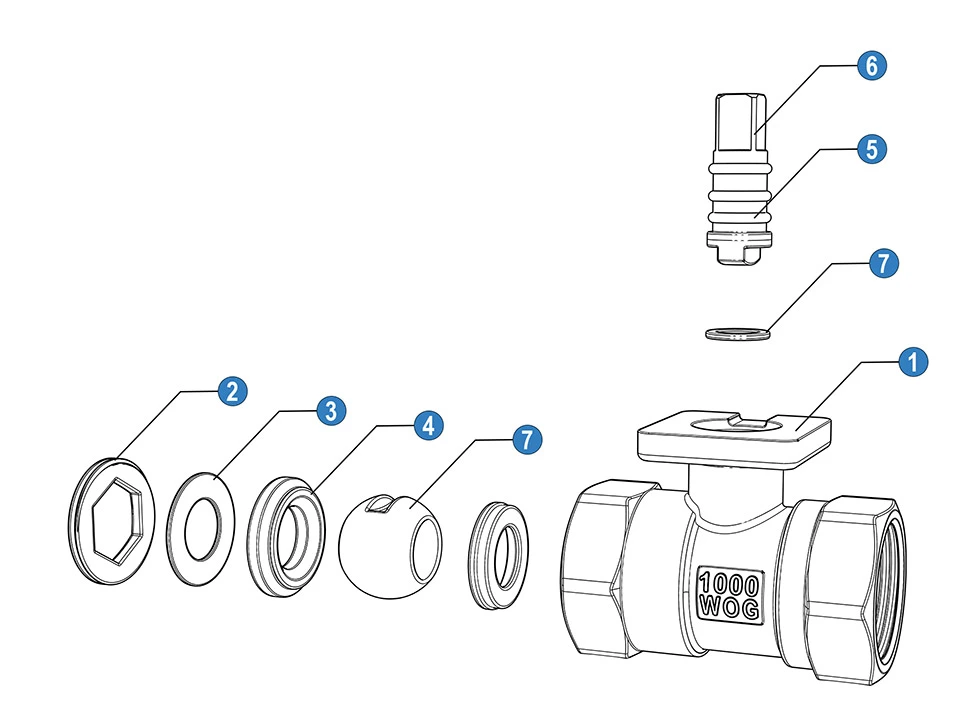

| NEIN | Name | Material(*N/B) | |
| 1 | Körper | SS 316 | SS 304 |
| 2 | Kappe | SS 316 | SS 304 |
| 3 | Waschmaschine | SS 316 | SS 304 |
| 4 | Kugelsitz | PTFE | PTFE |
| 5 | O-Ring | PTFE | PTFE |
| 6 | Stängel | SS 316 | SS 304 |
| 7 | Ball | SS 316 | SS 304 |
| 8 | Reibring | PTFE | PTFE |
* N: Gewindeenden gemäß ANSI B 2.1 NPT
* B: Gewindeenden gemäß BS21 BSP

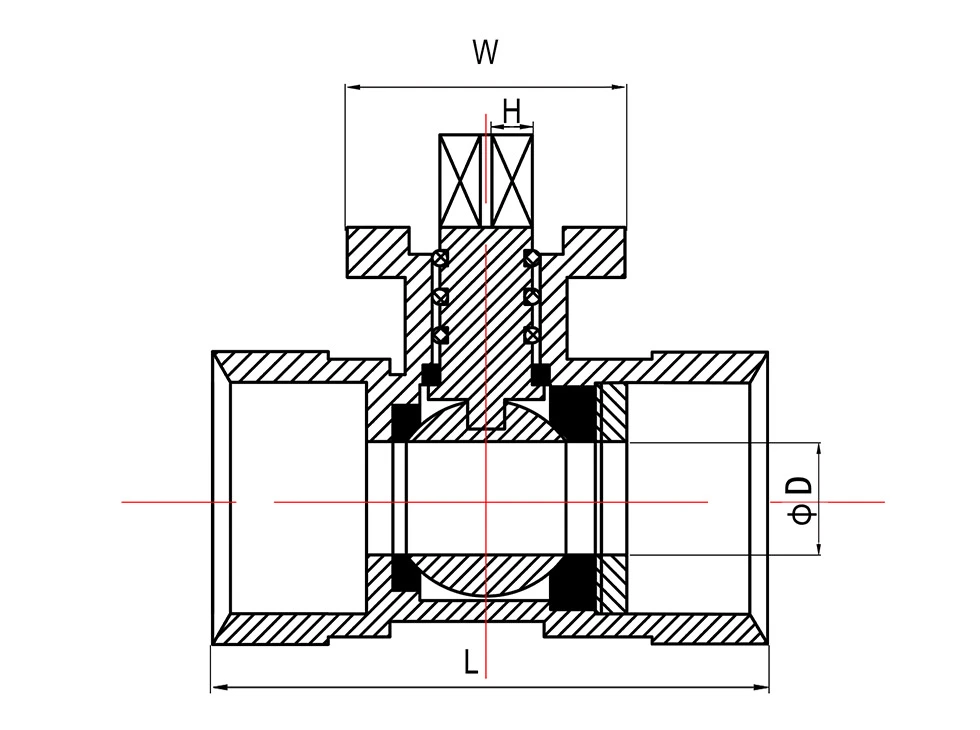

| Größe | Abmessungen (mm) | |||
| D | W | H | L(+-2) | |
| 1/4" | 4.6 | 74 | 30 | 40 |
| 3/8" | 6.8 | 85 | 33 | 45 |
| 1/2" | 9.2 | 88 | 43 | 55 |
| 3/4" | 10 | 89 | 46 | 59 |
| 1" | 15 | 107 | 52 | 71 |
| 11/4" | 20 | 124 | 55 | 77 |
| 11/2" | 25 | 137 | 66 | 84 |
| 2" | 32 | 137 | 72 | 98 |
Kv-WERTE
Kv = Die Wasserdurchflussrate in Kubikmetern pro Stunde, die einen Druckabfall von 1 bar erzeugt die Ventil.
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
FAQ
1. Welche Vorteile bietet ein Kugelhahn aus elektropoliertem Edelstahl?
Der direkt montierte 1PC-Kugelhahn aus elektropoliertem Edelstahl verfügt über eine glattere Oberflächenbeschaffenheit und verbesserte Korrosion Beständigkeit und geringere Oberflächenrückstände im Vergleich zu Standard-Edelstahlventilen. Es ist geeignet für Anwendungen, die eine höhere Sauberkeit und Haltbarkeit erfordern.
2. Kann dieser direkt montierte Kugelhahn mit pneumatischen oder elektrischen Antrieben installiert werden?
Ja. Das Ventil ist mit einer Direktmontageplattform ausgestattet und kann mit pneumatischen oder elektrischen Antrieben verbunden werden Betätiger oder verlängerte Griffe je nach unterschiedlichen Betriebsanforderungen.
3. Welche Branchen können diesen elektropolierten Kugelhahn verwenden?
Dieses Ventil wird häufig in pharmazeutischen Geräten, Lebensmittelverarbeitungssystemen, Wasseraufbereitungsgeräten usw. verwendet. chemische Verarbeitung und automatisierte Industriesysteme.
4. Welchen Normen entspricht dieser Kugelhahn aus Edelstahl?
Das Ventil wurde gemäß den ASME B16.34-Standards entwickelt und hergestellt und gemäß API 598 getestet Anforderungen. Es stehen NPT- und BSP-Gewindeanschlüsse zur Verfügung.
5. Welche Größen sind für diesen 1-teiligen Edelstahl-Kugelhahn erhältlich?
Der Standardgrößenbereich reicht von 1/4" bis 2". Andere Größen, Materialien und kundenspezifische Spezifikationen können besprochen werden entsprechend den Projektanforderungen.
6. Bietet Shangtai Valve OEM-Anpassungen an?
Ja. Shangtai Valve bietet OEM- und kundenspezifische Ventillösungen, einschließlich Materialauswahl, Oberflächenbehandlung, Verbindungsstandards und Massenproduktionsdienstleistungen.
