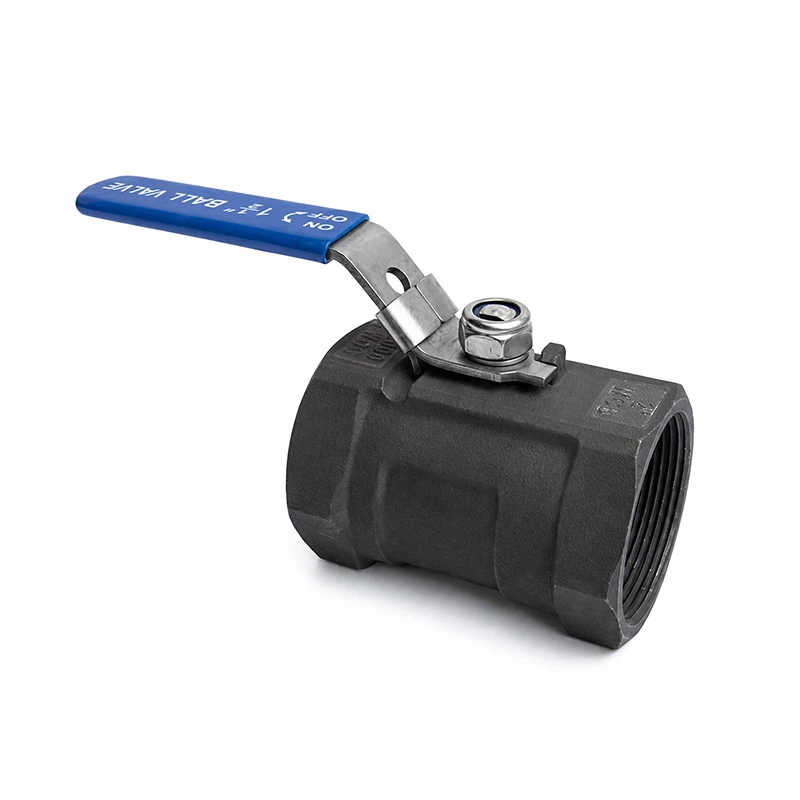

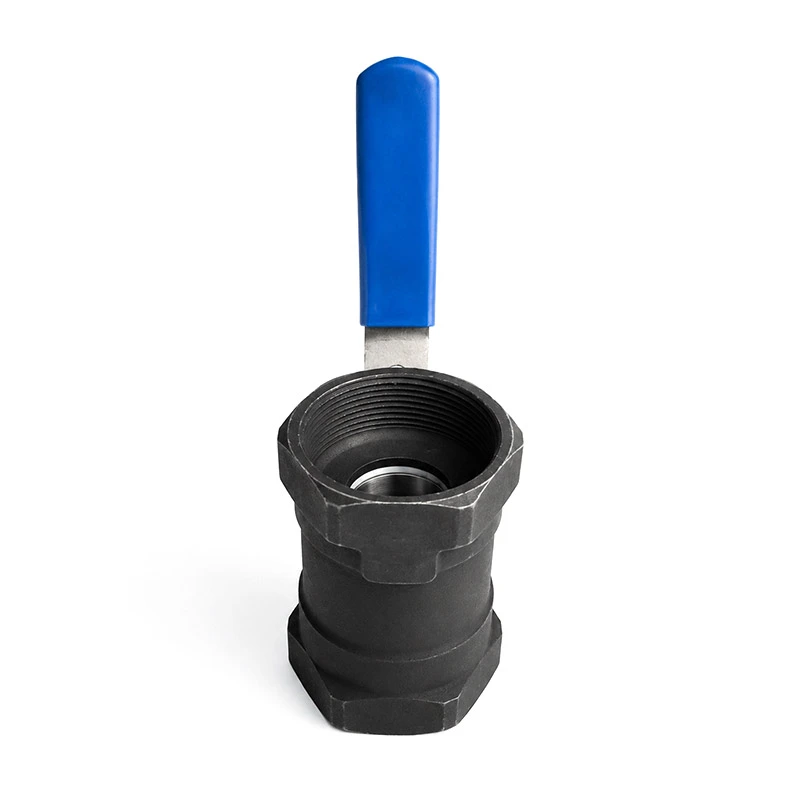

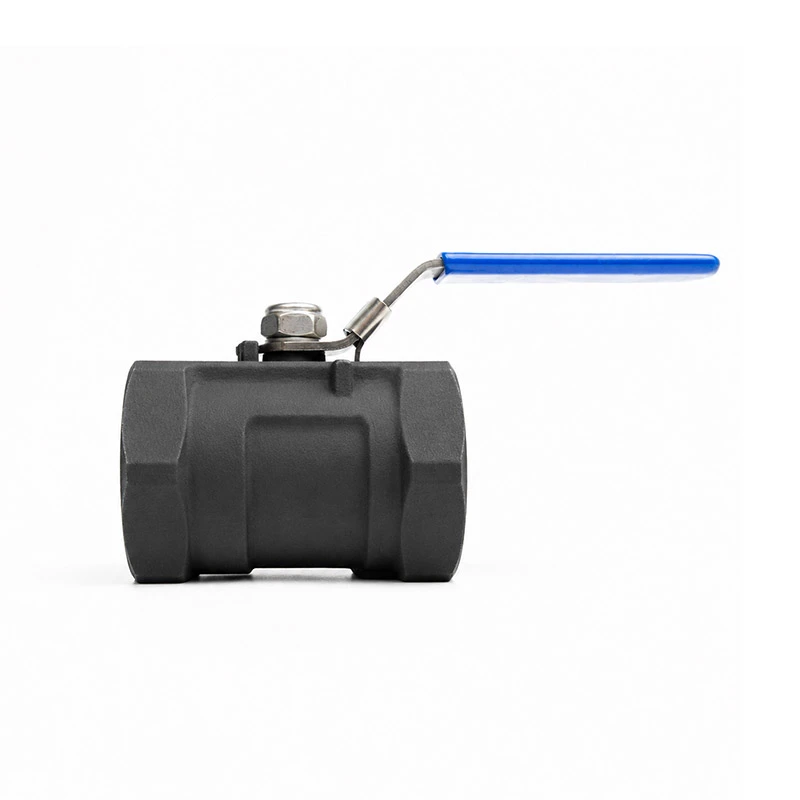

1 x Kugelhahn aus Kohlenstoffstahl mit Verriegelung

1PC-Kugelhahn aus Kohlenstoffstahl mit Verriegelungsvorrichtung kombiniert eine starke Körperstruktur mit einem praktischen Verriegelungsmechanismus. Hilft den Bedienern dabei, eine stabile Flusskontrolle aufrechtzuerhalten und das Risiko von Fehlbedienungen zu verringern.

Im Vergleich zu mehrteiligen Ventilstrukturen bietet das einteilige Gehäusedesign ein kompaktes Profil und weniger Potenzial externe Leckstellen. Die Konstruktion aus Kohlenstoffstahl bietet hervorragende mechanische Festigkeit und Kosteneffizienz. Dadurch eignet sich dieses Ventil für allgemeine Industrieanwendungen, bei denen kein Edelstahl erforderlich ist.

Funktionsprinzip des Produkts

Das Ventil verwendet einen Kugelmechanismus mit Vierteldrehung zur Steuerung des Medienflusses.

Wenn der Griff parallel zur Rohrleitung gedreht wird, richtet sich die Bohrung der Kugel mit dem Strömungsweg aus und ermöglicht so die Medium zum Durchdringen. Wenn der Griff um 90 Grad gedreht wird, dreht sich die Kugel senkrecht zur Strömungsrichtung. Blockieren des Durchgangs und Unterbrechen des Durchflusses.

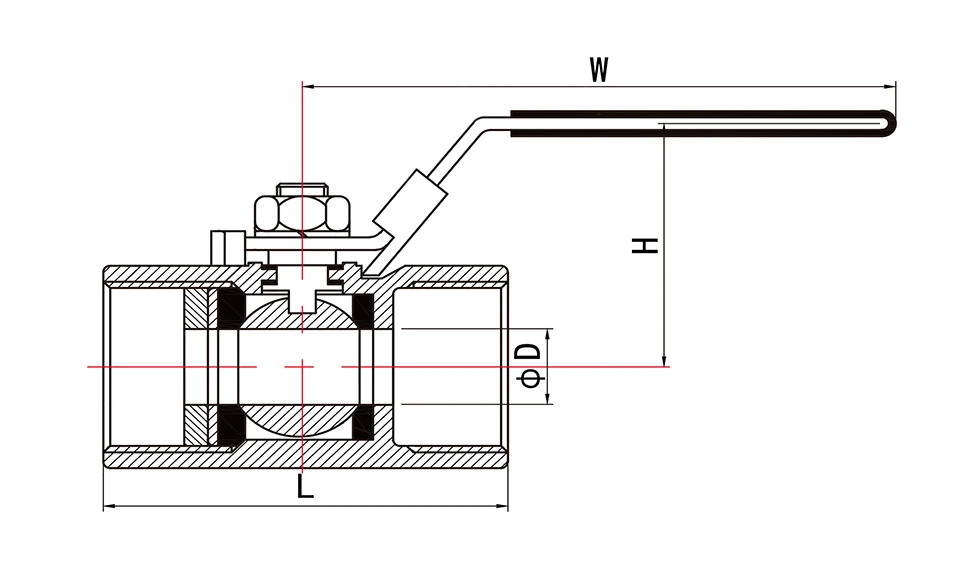

Produktparameter

Kv-Werte: 1 bar Belastung durch das Ventil.

Kv = Die Wasserdurchflussrate in Kubikmetern pro Stunde, die einen Druckabfall von 1 bar erzeugt.

* N: Gewindeenden gemäß ANSI B 2.1 NPT
* B: Gewindeenden gemäß BS21 BSP

Vorteile

1-teiliges Karosseriedesign

Kompakte Struktur mit weniger Körperverbindungen, wodurch potenzielle Leckagestellen reduziert werden.

Festigkeit von Kohlenstoffstahl

Bietet starke mechanische Leistung für industrielle Pipeline-Anwendungen.

Abschließbarer Griff zur Sicherheitskontrolle

Unterstützt sicherere Wartungsverfahren.

Zuverlässige Abschaltleistung

Präzise Kugel- und Dichtungssitze sorgen bei richtiger Auswahl und Installation für eine stabile Dichtungsleistung.

Schnelle Vierteldrehung

Einfache 90-Grad-Bedienung ermöglicht schnelles Öffnen und Schließen.

Kostengünstige Alternative zu Edelstahl

Ideal für nicht korrosive Medien, bei denen hohe Festigkeit und wirtschaftliche Kosten erforderlich sind.

Mehrere Konfigurationsoptionen

Erhältlich mit verschiedenen Größen, Endanschlüssen, Druckstufen, Dichtungsmaterialien und Oberflächenbehandlungen je nach Anwendungsbedarf.

Auswahlvorschläge

Berücksichtigen Sie bei der Auswahl eines 1-teiligen Kugelhahns aus Kohlenstoffstahl mit Verriegelungsvorrichtung die folgenden Punkte:

Mittlere Kompatibilität

Bestätigen Sie, ob das Ventilmaterial und das Dichtungsmaterial für die Flüssigkeit wie Wasser, Öl, Gas usw. geeignet sind Druckluft.

Druckbewertung

Wählen Sie das Ventil entsprechend dem tatsächlichen Arbeitsdruck und der Systemdruckklasse aus.

Arbeitstemperatur

Wählen Sie je nach Betriebstemperaturbereich geeignete Sitz- und Dichtungsmaterialien.

Ventilgröße

Passen Sie die Ventilgröße an den Rohrleitungsdurchmesser an, um die richtige Durchflusskapazität sicherzustellen.

Endverbindungstyp

Wählen Sie je nach Rohrleitungsdesign Gewinde-, Flansch-, Schweiß- oder kundenspezifische Verbindungstypen aus.

Porttyp

Wenn ein geringerer Druckabfall erforderlich ist, wird ein voller Anschluss empfohlen. Für eine kompakte Installation kann ein reduzierter Anschluss gewählt werden und Kosteneffizienz.

Sperranforderung

Bestätigen Sie, ob das Ventil in der geöffneten Position, der geschlossenen Position oder beiden verriegelt werden muss.

Oberflächenschutz

Für Außen- oder feuchte Umgebungen wird eine geeignete Beschichtung oder Korrosionsschutzbehandlung empfohlen.

Produktvergleich

Qualitätsprüfungsprozess

Unser Qualitätsprüfungsprozess ist darauf ausgelegt, eine stabile Leistung und zuverlässige Lieferung sicherzustellen.

Rohstoffinspektion

Materialgüte, Aussehen und Zertifikate werden vor der Produktion geprüft.

Maßprüfung

Wichtige Abmessungen werden während und nach der Bearbeitung gemessen.

Komponenteninspektion

Kugel, Spindel, Sitze, Dichtungen und Verriegelungsteile werden vor dem Zusammenbau überprüft.

Montageinspektion

Das Ventil wird gemäß den technischen Anforderungen zusammengebaut und die Funktion des Griffs überprüft.

Druckprüfung

Gehäusetests und Sitzdichtheitstests werden gemäß den geltenden Normen oder Kundenanforderungen durchgeführt.

Sperrfunktionstest

Um eine reibungslose Funktion und einen sicheren Sitz zu gewährleisten, wird die Arretierung überprüft.

Oberflächen- und Markierungsinspektion

Beschichtung, Oberflächenbeschaffenheit, Produktkennzeichnung und Angaben auf dem Typenschild werden überprüft.

Endkontrolle und Verpackungskontrolle

Jedes Ventil wird vor dem Verpacken überprüft, um sicherzustellen, dass es den Bestellanforderungen entspricht.

Warum sollten Sie sich für uns entscheiden?

- Erfahrener Lieferant für Industrieventilprodukte
- Stabile Qualitätskontrolle von der Materialprüfung bis zur Endprüfung
- Flexible Anpassung von Größe, Druck, Anschluss, Dichtungsmaterial und Oberflächenbehandlung
- Unterstützung für OEM-Branding, kundenspezifische Verpackungen und Projektaufträge
- Schnelle Reaktion auf Angebote, technische Bestätigungen und Kundendienst
- Exportfähige Verpackung und Dokumentation auf Anfrage erhältlich

FAQ

F1: Was ist ein einteiliger Kugelhahn?

Ein einteiliger Kugelhahn verwendet eine kompakte einteilige Gehäusestruktur. Es hat weniger Körpergelenke als mehrteilige Designs, hilft dabei, mögliche externe Leckstellen zu reduzieren.

F2: Wozu dient das Schließgerät?

Die Verriegelungsvorrichtung ermöglicht die Sicherung des Griffs mit einem Vorhängeschloss in der geöffneten oder geschlossenen Position und trägt so zur Vorbeugung bei versehentliche Betätigung.

F3: Für welche Medien kann dieses Ventil verwendet werden?

Es wird üblicherweise für kompatible Medien wie Wasser, Öl, Gas, Druckluft und andere nicht korrosive Flüssigkeiten verwendet. Für Für korrosive Medien können Edelstahl oder Sonderwerkstoffe empfohlen werden.

F4: Kann das Ventil sowohl in der geöffneten als auch in der geschlossenen Position verriegelt werden?

Je nach Griff- und Verriegelungsplattendesign kann das Ventil so konfiguriert werden, dass es in der gewünschten Position einrastet. Bitte bestätigen Sie Ihre Schließanforderung vor der Bestellung.

F5: Welche Verbindungstypen sind verfügbar?

Zu den gängigen Optionen gehören je nach Ventildesign Gewinde-, Flansch-, Schweiß- oder kundenspezifische Verbindungen Anwendung.

F6: Ist Kohlenstoffstahl für den Außenbereich geeignet?

Kohlenstoffstahl kann mit der richtigen Beschichtung oder Korrosionsschutzbehandlung im Freien verwendet werden. Für stark ätzende Stoffe Umgebungen kann zusätzlicher Schutz oder Edelstahl erforderlich sein.

F7: Welche Informationen werden für ein Angebot benötigt?

Bitte geben Sie Ventilgröße, Druckstufe, Anschlusstyp, Medium, Arbeitstemperatur, Menge und etwaige Besonderheiten an Anforderungen.
