1PC Kugelhähne

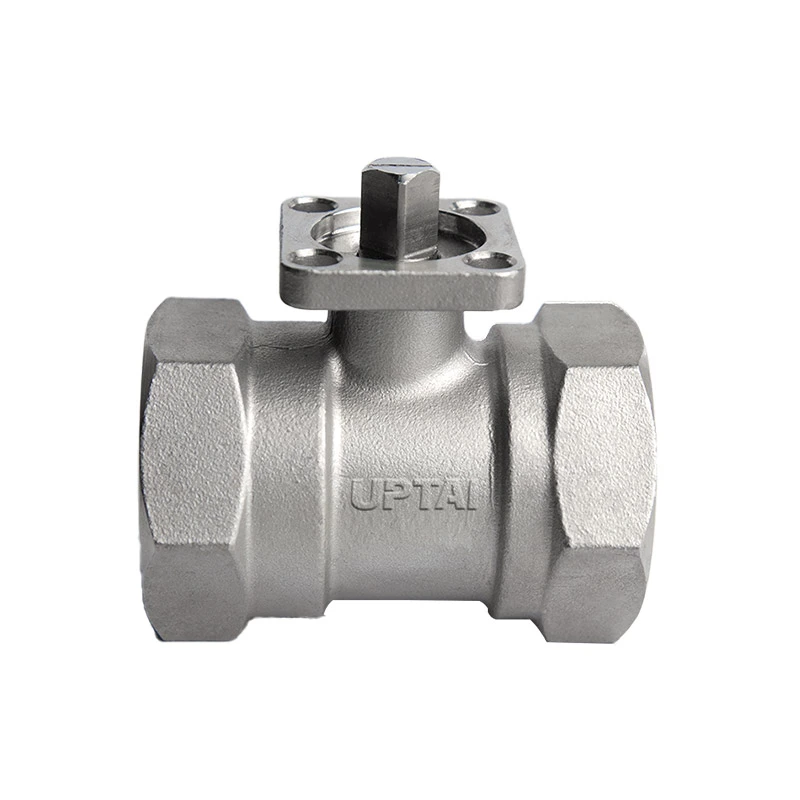

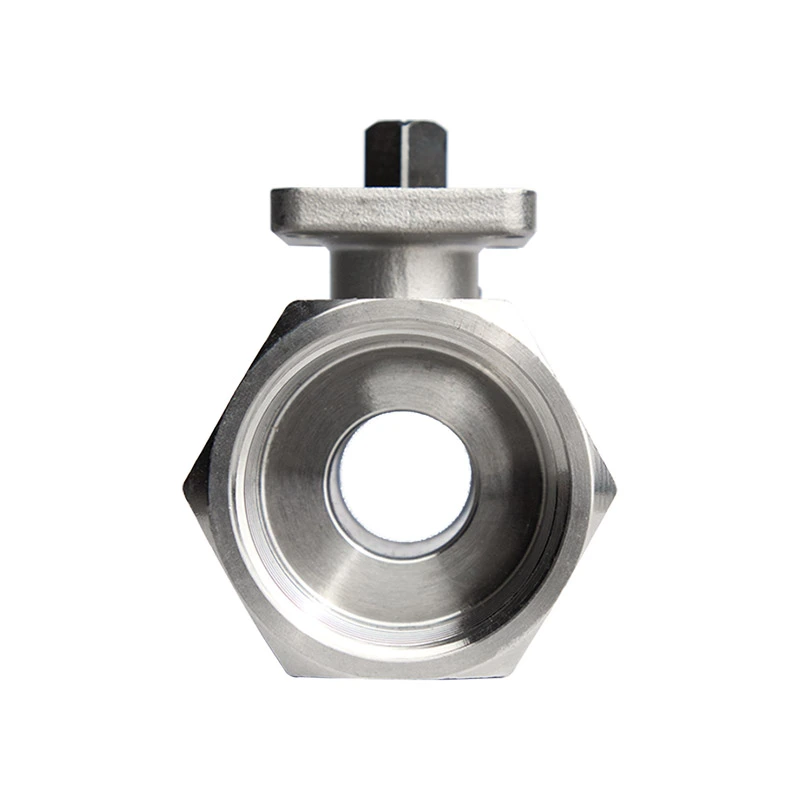

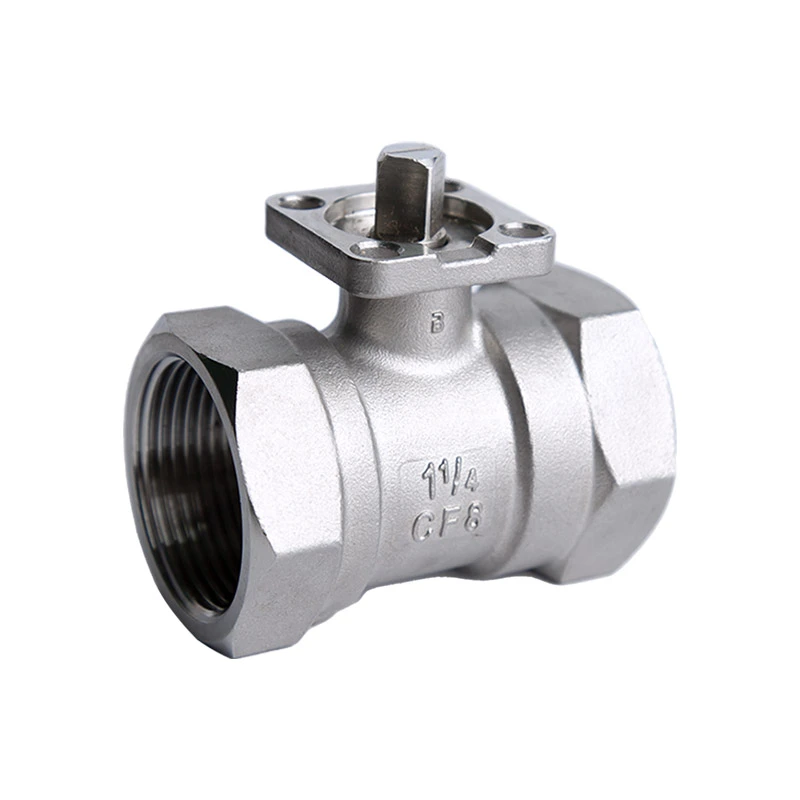

1 STÜCK Edelstahl-Kugelhahn zur Direktmontage
Shangtai Valve ist ein professioneller Hersteller von 1-teiligen direkt montierten Kugelhähnen aus Edelstahl, die für Anwendungen entwickelt wurden, die Stellantriebe oder anderes Zubehör erfordern. Alle Ventilmaterialien werden spektrometergeprüft, um den Nickel- und Chromgehalt zu überprüfen. Es sind Größen von 1/2 bis 2 Zoll mit mehreren Materialoptionen erhältlich. Es bietet eine zuverlässige Lösung für OEM-Gerätehersteller, Händler und industrielle Flüssigkeitskontrollprojekte.
Wenn ein herkömmlicher manueller Kugelhahn mit einem Stellantrieb ausgestattet ist, sind möglicherweise zusätzliche Halterungen und Kupplungen erforderlich zur Montage und Ausrichtung. Dies kann die Installation komplizierter machen und zusätzliche Anpassungen zwischen den erforderlich machen Ventil und Antrieb.
Das Direktmontagedesign des Shangtai-Ventils bietet eine Schnittstelle zur Betätigung des Stellglieds am Ventil, wodurch der Bedarf reduziert wird zusätzliche Montagekomponenten. Die kompakte Ventil-Antriebs-Verbindung trägt außerdem zur Vereinfachung der Installation bei Aufrechterhaltung einer genauen Übertragung.
Dieser 1-teilige Direktmontage-Kugelhahn aus Edelstahl wurde als Reaktion auf die Anforderungen ausländischer Kunden nach einem entwickelt Einteiliges Ventil, kompatibel mit Stellantrieben. Shangtai entwickelte die Werkzeuge und optimierte die Ventilstruktur auf dieser Grundlage diese Bewerbungsvoraussetzungen.
Das Ventil eignet sich für Industrieanlagen und automatisierte Flüssigkeitskontrollsysteme, bei denen ein kompaktes Ventil erforderlich ist Es ist ein Aktoranschluss erforderlich.
Produktparameter
| Hauptabmessungen: | 1/4" - 2" |
| Druckklasse: | CL150 |
| Gewindestandard: | NPT, BSP |
| MAX. Druck: | 285PSI |
| Design- und Herstellungsstandards: | ASME B16.34 |
| Prüfung und Inspektion: | API598 |
| Sonderausführung: | Feststellvorrichtung, Ausblasschutz |
| Druck-Temperatur-Bewertungen: | ASME B16.34 |
| Porttyp: | Reduzierter Port |
| Temperaturbereich: | -25℃~150℃ |
| Körpermaterial: | ASTM A351 CF8M (316) |
| Ballmaterial: | ASTM A182 F304 |
| Schaftmaterial: | ASTM A182 F304 |
| Sitzmaterial: | RPTFE(PTFE+15%fv) |
| Optionen: | Weitere Materialien sind auf Anfrage erhältlich. |

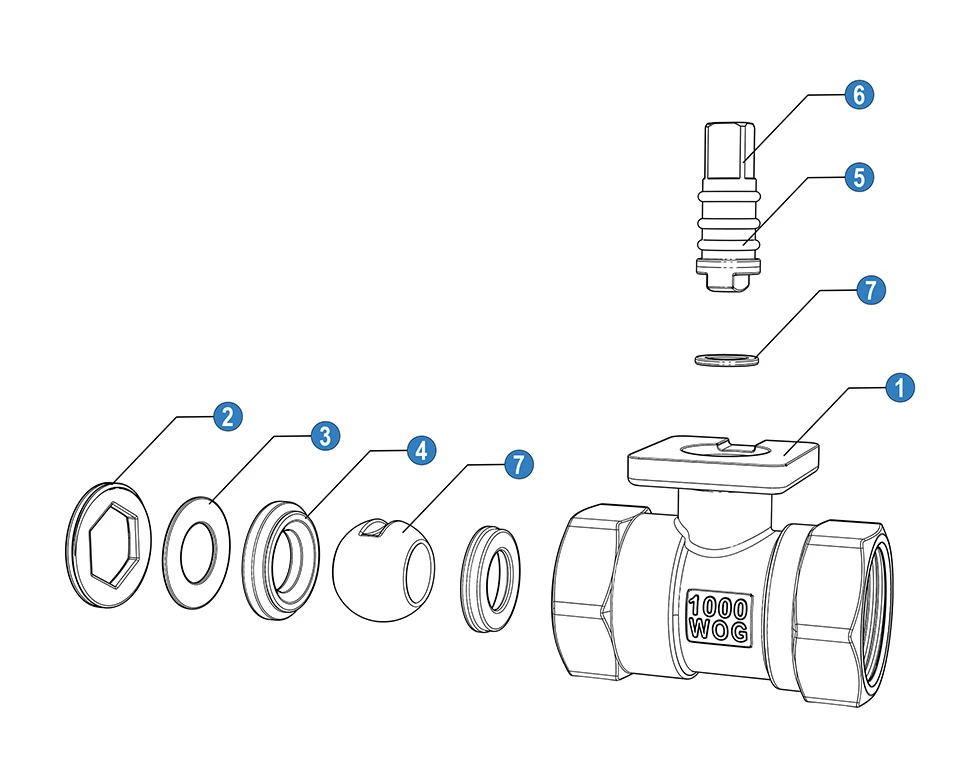

| NEIN | Name | Material(*N/B) | |
| 1 | Körper | SS 316 | SS 304 |
| 2 | Kappe | SS 316 | SS 304 |
| 3 | Waschmaschine | SS 316 | SS 304 |
| 4 | Kugelsitz | PTFE | PTFE |
| 5 | O-Ring | PTFE | PTFE |
| 6 | Stängel | SS 316 | SS 304 |
| 7 | Ball | SS 316 | SS 304 |
| 8 | Reibring | PTFE | PTFE |
* N: Gewindeenden gemäß ANSI B 2.1 NPT
* B: Gewindeenden gemäß BS21 BSP

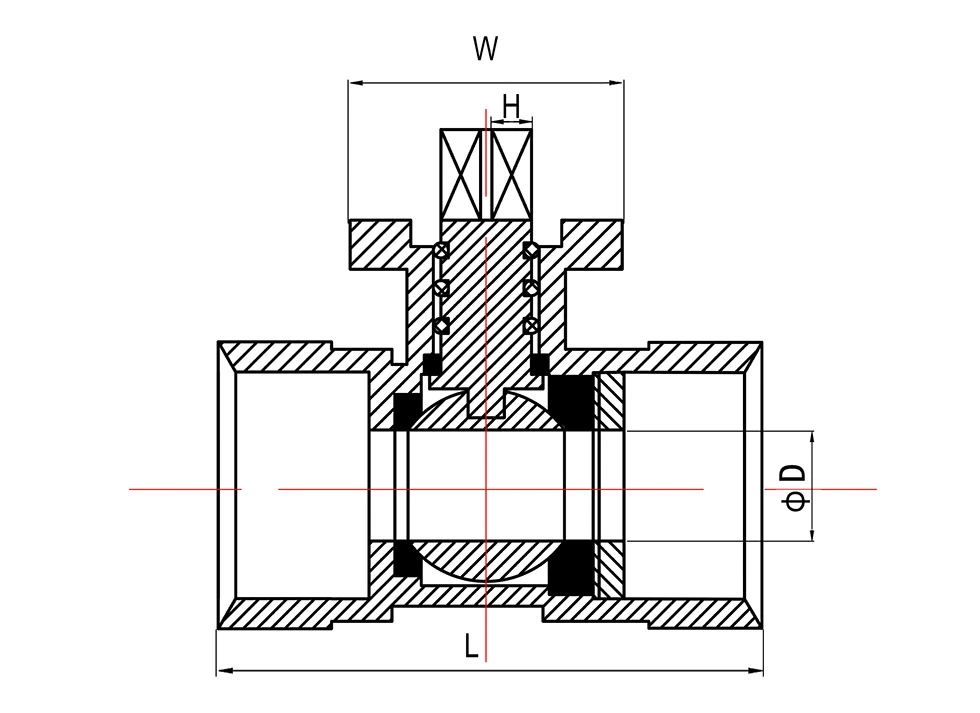

| Größe | Abmessungen (mm) | |||
| D | W | H | L(+-2) | |
| 1/2" | 25 | 36*36 | 6 | 54.5 |
| 3/4" | 32 | 36*36 | 9 | 59 |
| 1" | 38 | 36*36 | 9 | 72 |
| 1 1/4" | 47.5 | 36*36 | 9 | 76 |
| 2" | 65 | 50*50 | 11 | 97 |
Kv-WERTE
Kv = Die Wasserdurchflussrate in Kubikmetern pro Stunde, die einen Druckabfall von 1 bar erzeugt die Ventil.
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
Technische Vorteile
Integrierte Lösung zur Aktuatormontage
Die integrierte ISO-Montageplattform ermöglicht die direkte Verbindung mit Aktoren, wodurch der Bedarf an externen Halterungen reduziert wird und Minimierung der Installationskomponenten.
Für Gerätehersteller bedeutet das:
- Schnellerer Montageprozess
- Saubereres Gerätedesign
- Geringere Installationskosten
Optimiert für die Herstellung von OEM-Geräten
Im Gegensatz zu herkömmlichen manuellen Kugelhähnen ist dieser 1-teilige Direktmontage-Kugelhahn aus Edelstahl mit Automatisierung ausgestattet Integration im Blick. Es hilft OEM-Kunden, kompakte Geräte mit weniger externen Komponenten und einfacher zu entwickeln Wartungszugang.
Materialrückverfolgbarkeit und -zuverlässigkeit
Wir führen Spektrometertests an Edelstahlmaterialien durch, um den Nickel- und Chromgehalt vorab zu überprüfen Produktion und gewährleistet eine gleichbleibende Materialleistung.
Verfügbare Edelstahloptionen bieten zuverlässige Korrosionsbeständigkeit für industrielle Flüssigkeitsanwendungen.
Kompakte einteilige Ventilstruktur
Das einteilige Gehäusedesign bietet:
- Reduziertes Leckagerisiko
- Einfache Wartung
- Platzsparende Installation
Es eignet sich für Geräte, bei denen Einbauraum und langfristige Zuverlässigkeit wichtig sind.
Präzisionsfertigung für stabilen Betrieb
Jedes Ventil wird mit Präzisionsbearbeitungstechnologie hergestellt, um genaue Abmessungen und einen reibungslosen Betrieb zu gewährleisten zuverlässige Verbindungsleistung unter industriellen Arbeitsbedingungen.
Typische Anwendungen
Automatisierte Industrieanlagen
Wird als kompakte Durchflussregelkomponente in Maschinen verwendet, die eine antriebsgesteuerte Ventilbetätigung erfordern.
Prozessleitsysteme
Geeignet für Industrierohrleitungen, bei denen eine automatische Öffnungs- und Schließsteuerung erforderlich ist.
Wasseraufbereitungsausrüstung
Wird in Filtrations- und Reinigungssystemen mit automatisiertem Flüssigkeitsmanagement eingesetzt.
HVAC-Ausrüstung
Bietet zuverlässige Durchflussumschaltung und Absperrsteuerung für HVAC-bezogene Systeme.
Pharmazeutische und chemische Ausrüstung
Geeignet für Anwendungen, die eine Edelstahlkonstruktion und eine stabile Flüssigkeitskontrolle erfordern.
OEM-Support von Shanghai
Shangtai Valve bietet maßgeschneiderte Ventillösungen für globale Kunden, darunter:
- Materialauswahl entsprechend den Arbeitsbedingungen
- Kundenspezifische Größen und Anschlussstandards
- OEM-Branding-Unterstützung
- Fähigkeit zur Massenproduktion
FAQ
Warum einen Direktmontage-Kugelhahn anstelle eines Standard-Kugelhahns wählen?
Ein direkt montierter Kugelhahn ist für Automatisierungsanwendungen konzipiert. Es ermöglicht den direkten Einbau von Aktoren, Reduzierung zusätzlicher Komponenten und Vereinfachung der Systemmontage.
Welche Art von Antrieben können an diesem 1-teiligen direkt montierten Kugelhahn aus Edelstahl installiert werden?
Über die ISO-Montageplattform kann das Ventil mit pneumatischen und elektrischen Antrieben kombiniert werden.
Ist dieses Ventil für OEM-Geräte geeignet?
Ja. Durch die kompakte Bauweise und das antriebsbereite Design eignet es sich für Maschinenhersteller und die Automatisierung Systemintegratoren.
Wie kontrolliert Shangtai Valve die Materialqualität?
Rohe Edelstahlmaterialien werden durch Spektrometertests überprüft, um die Zusammensetzung zu überprüfen und die Produktion aufrechtzuerhalten Konsistenz.
