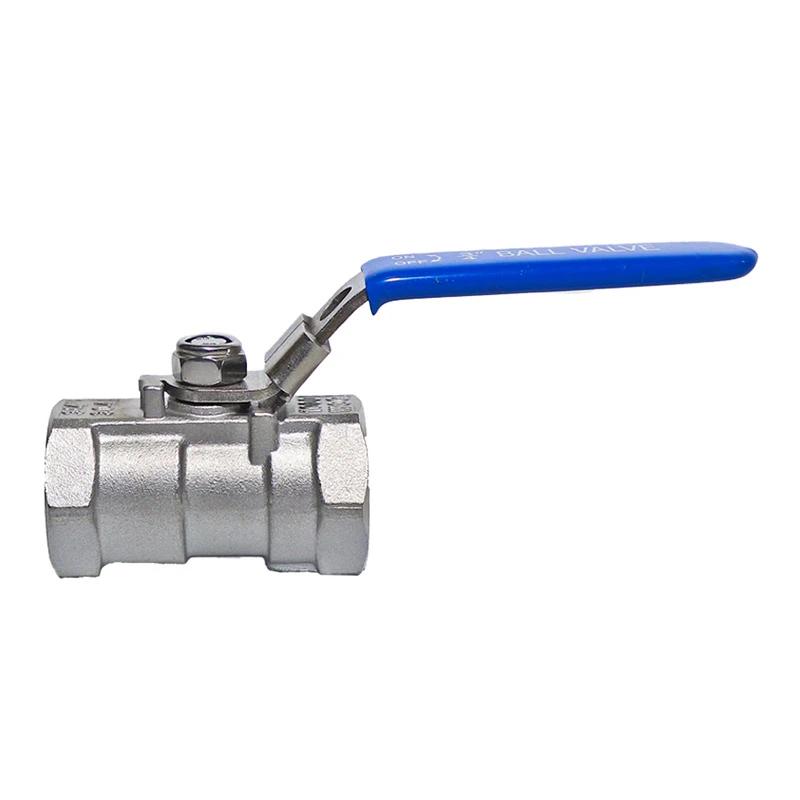

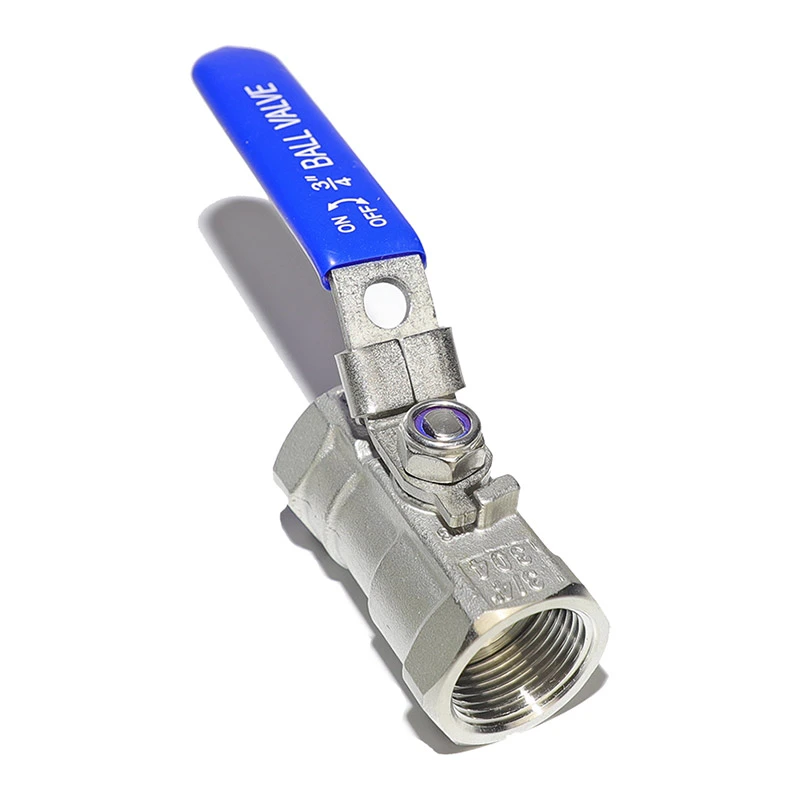

1PC Kugelhähne
1 x Edelstahl-Kugelhahn mit Verriegelung
Als professioneller Hersteller bietet Shangtai Valve 1PC Edelstahl-Kugelhahn mit Verriegelungsvorrichtung ein hervorragendes Preis-Leistungs-Verhältnis und einen abschließbaren Griff, um eine versehentliche Betätigung zu verhindern. Präzisionsgegossen aus 304/316 mit PTFE/RPTFE-Sitzen, ideal für häufig verwendete Systeme mit niedrigem bis mittlerem Druck in Verarbeitungs-, Pharma-, Chemie-, Wasseraufbereitungs- und industriellen Flüssigkeitssystemen.
Der 1PC-Edelstahl-Kugelhahn mit Verriegelungsvorrichtung von Shangtai Valve wird auf den Märkten in Übersee gut angenommen. Basierend auf a Dieses Modell verfügt über ein traditionelles einteiliges Kugelhahndesign und verfügt über eine integrierte Verriegelung und einen ausblassicheren Schaft um versehentliche Betätigungen zu verhindern und eine sicherere und zuverlässigere Ventilsteuerung zu gewährleisten.
Der Ventilkörper besteht aus verdicktem Edelstahl und bietet eine solide und langlebige Struktur, die Sie sehen und sehen können fühlen. Jedes Ventil ist präzisionsgefertigt, um saubere, präzise Gewinde und eine stabile Verbindungsleistung zu gewährleisten. Vermeidung von Problemen wie über- oder unterdimensionierten Gewinden.
Um eine zuverlässige Qualität zu gewährleisten, wenden wir vor dem Versand mehrere Prüfverfahren an, um Fehler zu vermeiden Produkte davon abhalten, Kunden zu erreichen. Dieser einteilige abschließbare Kugelhahn aus Edelstahl ist einer der vertrauenswürdigsten unserer Fabrik ODM-Produkte werden in großem Umfang nach Korea, Japan, Lateinamerika und in andere Märkte exportiert. Es ist eine zuverlässige Wahl für Kunden, die Qualität, Sicherheit und langfristigen Wert suchen.
Produktparameter
| Hauptabmessungen: | 1/4" - 2" |
| Druckklasse: | CL150 |
| Gewindestandard: | NPT, BSP |
| MAX. Druck: | 285PSI |
| Design- und Herstellungsstandards: | ASME B16.34 |
| Prüfung und Inspektion: | API598 |
| Sonderausführung: | Feststellvorrichtung, Ausblasschutz |
| Druck-Temperatur-Bewertungen: | ASME B16.34 |
| Porttyp: | Reduzierter Port |
| Temperaturbereich: | -25℃~150℃ |
| Körpermaterial: | ASTM A351 CF8M (316) |
| Ballmaterial: | ASTM A182 F316 |
| Schaftmaterial: | ASTM A182 F316 |
| Sitzmaterial: | RPTFE(PTFE+15%fv) |
| Optionen: | Weitere Materialien sind auf Anfrage erhältlich. |

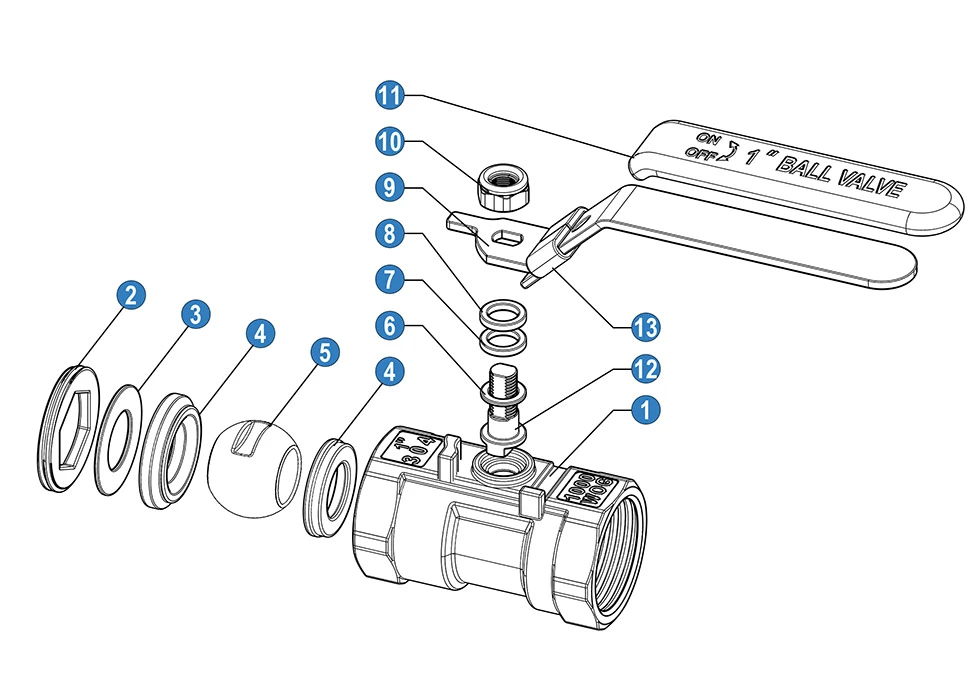

| NEIN | Denominación / Name | Material(*N/B) | |
| 1 | Körper | SS 316 | SS 304 |
| 2 | Kappe | SS 316 | SS 304 |
| 3 | Waschmaschine | SS 316 | SS 304 |
| 4 | Kugelsitz | PTFE | PTFE |
| 5 | Ball | SS 316 | SS 304 |
| 6 | Reibring | PTFE | PTFE |
| 7 | Vorbauverpackung | PTFE | PTFE |
| 8 | Stammring | SS 304 | SS 304 |
| 9 | Handhaben | SS | SS |
| 10 | Nuss | SS 304 | SS 304 |
| 11 | Griffhülse | PVC | PVC |
| 12 | Stängel | SS 316 | SS 304 |
| 13 | Sperrvorrichtung | SS 304 | SS 304 |
* N: Gewindeenden gemäß ANSI B 2.1 NPT
* B: Gewindeenden gemäß BS21 BSP

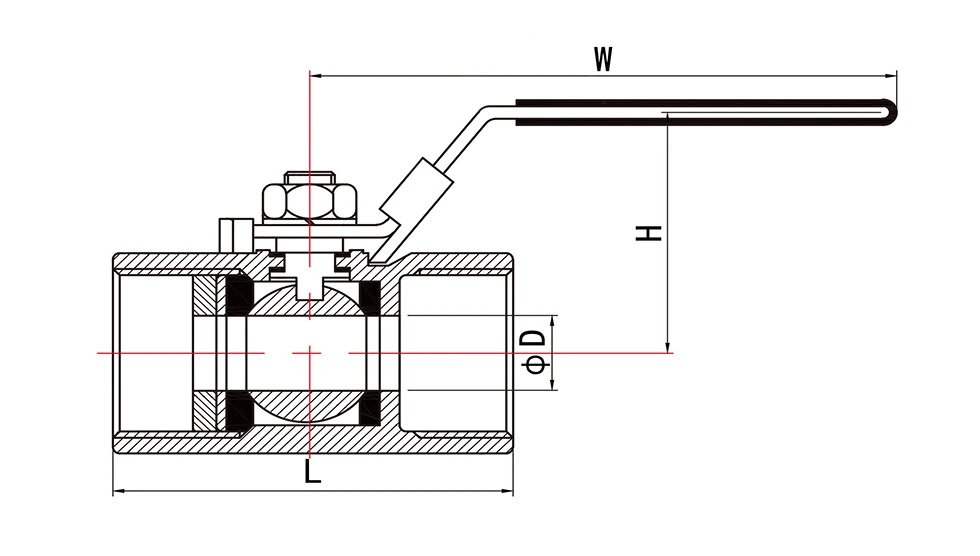

| Größe | Abmessungen (mm) | |||
| D | W | H | L(+-2) | |
| 1/4" | 4.6 | 74 | 30 | 40 |
| 3/8" | 6.8 | 85 | 33 | 45 |
| 1/2" | 9.2 | 88 | 43 | 55 |
| 3/4" | 10 | 89 | 46 | 59 |
| 1" | 15 | 107 | 52 | 71 |
| 11/4" | 20 | 124 | 55 | 77 |
| 11/2" | 25 | 137 | 66 | 84 |
| 2" | 32 | 137 | 72 | 98 |
Der Kv-Wert beträgt 1 bar über dem Ventil.
Kv = Die Wasserdurchflussrate in Kubikmetern pro Stunde, die einen Druckabfall von 1 bar erzeugt
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
| 3.5 | 4 | 5 | 13 | 28 | 40 | 78 | 109 |
Hauptmerkmale
Abschließbarer Griff für sicherere Bedienung
Die integrierte Sperrvorrichtung verhindert unbefugtes Verstellen oder versehentliche Ventilbewegungen und verbessert so den Betrieb Sicherheit in industriellen Umgebungen.
Langlebiges Edelstahlmaterial
Erhältlich mit einer Konstruktion aus Edelstahl 304 oder 316, die eine hervorragende Korrosionsbeständigkeit bietet und geeignet ist Leistung für chemische und raue Arbeitsbedingungen.
Kompaktes einteiliges Design
Die 1PC-Struktur bietet eine einfache Konfiguration mit weniger Verbindungspunkten, wodurch der Wartungsaufwand reduziert wird Verbesserung der Zuverlässigkeit.
Präzisionsgefertigte Verbindungen
Die präzise Gewindeverarbeitung unterstützt eine stabile Installation mit NPT- und BSP-Gewindestandards und reduziert so Montageprobleme bei der Systemintegration.
Zuverlässige Dichtungsleistung
PTFE- und RPTFE-Sitzmaterialien sorgen für einen reibungslosen Betrieb und eine zuverlässige Abdichtung unter verschiedenen Industrieflüssigkeiten Anwendungen.
Anwendungsbranchen
Der abschließbare Kugelhahn aus Edelstahl wird häufig verwendet für:
Kontrolle chemischer Flüssigkeiten
Geeignet für die Steuerung korrosiver Flüssigkeiten und industrieller chemischer Medien, bei denen eine zuverlässige Absperrleistung erforderlich ist erforderlich.
Pharmazeutische Verarbeitungssysteme
Wird in Reinigungssystemen und -geräten verwendet, die eine hygienische und stabile Flüssigkeitskontrolle erfordern.
Wasseraufbereitungsausrüstung
Bietet zuverlässige Durchflussregulierung für Wasseraufbereitungsleitungen und unterstützende Geräte.
Druckluftsysteme
Geeignet für industrielle Luftleitungen, die eine sichere Isolierung und einfache Bedienung erfordern.
Integration von Industrieanlagen
Eine praktische Ventillösung für Maschinenhersteller und OEM-Ausrüster.
Warum sollten Sie sich für einen Kugelhahn aus Edelstahl von Shangtai Valve entscheiden?
- Professioneller Hersteller von Edelstahlventilen mit OEM-Anpassungsmöglichkeit
- Hochwertige Materialien aus Edelstahl 304/316 für anspruchsvolle Anwendungen
- Strenge Inspektionsverfahren vor dem Versand
- Stabile Bearbeitungsgenauigkeit für internationale Gewindestandards
- Flexible Lösungen für Händler und Industrieprojekte
FAQ
1. Was ist der Vorteil einer Sperrvorrichtung an einem 1PC-Edelstahl-Kugelhahn mit Sperrvorrichtung?
Die Verriegelungsvorrichtung hilft dabei, den Ventilgriff in einer festen Position zu sichern und verhindert so eine versehentliche Betätigung während des Betriebs Gerätewartung und industrielle Flüssigkeitskontrolle. Es verbessert die Betriebssicherheit in zuverlässigen Anwendungen Ventilpositionierung erforderlich.
2. Welche Materialien sind für diesen Edelstahl-Kugelhahn erhältlich?
Dieses Ventil wird üblicherweise aus Edelstahlmaterialien wie Edelstahl 316 hergestellt und bietet eine hervorragende Leistung Korrosionsbeständigkeit und Haltbarkeit für Wasser, Öl, Gas, chemische und andere kompatible Industriemedien.
3. Welche Verbindungsarten und Gewindestandards werden unterstützt?
Der 1PC-Kugelhahn aus Edelstahl unterstützt gängige Gewindeverbindungen, einschließlich NPT-, BSPT- und BSPP-Optionen. Auch kundenspezifische Gewindekonfigurationen können je nach spezifischen Projektanforderungen bereitgestellt werden.
4. Wo kann dieser Kugelhahn eingesetzt werden?
Dieser Kugelhahntyp eignet sich für verschiedene industrielle Anwendungen, einschließlich Rohrleitungssysteme und Wasser Behandlung, chemische Verarbeitung, Lebensmittel- und Getränkeausrüstung und allgemeine Flüssigkeitskontrollsysteme.
5. Bietet Shangtai Valve maßgeschneiderte Kugelhahnlösungen?
Ja. Shangtai Valve bietet OEM- und kundenspezifische Ventillösungen basierend auf Kundenanforderungen, einschließlich Material Auswahl, Anschlussnormen, Abmessungen und Designanpassungen.
6. Welche Prüfnorm wird für diesen Kugelhahn verwendet?
Jedes Ventil wird gemäß den Anforderungen der API 598 geprüft und getestet, um die Dichtleistung zu überprüfen und sicherzustellen zuverlässiger Betrieb vor dem Versand.
