Mini-Kugelhähne
Zuverlässiger Hersteller von Mini-Kugelhähnen für die kompakte industrielle Durchflussregelung
Shangtai Mini-Kugelhähnesind für Rohrleitungen, Geräte und Steuerungssysteme mit kleinem Durchmesser konzipiert, bei denen eine zuverlässige Absperrung bei begrenztem Installationsraum erforderlich ist. Ihre kompakte Bauweise und Vierteldrehung bieten eine praktische Lösung für die schnelle Strömungsisolierung in Wasser-, Luft-, Pneumatik-, HVAC-, Bewässerungs-, Instrumentierungs- und anderen leichten Systemen.
Im Vergleich zu größeren industriellen Kugelhähnen sind Mini-Designs für kompakte Rohr- und Geräteanschlüsse gedacht, bei denen Installationsraum, Ventilgröße und Anschlusskonfiguration wichtige Auswahlfaktoren sind. Shangtai liefert je nach Arbeitsmedium, Druck, Temperatur und Rohrleitungsanforderungen unterschiedliche Gehäusematerialien und Anschlussmöglichkeiten.
Kompakte Ventilversorgung für Systeme mit kleinem Durchmesser
Shangtai bietet Mini-Kugelhähne für Gerätehersteller, Händler, Systemintegratoren und industrielle Rohrleitungsprojekte. Senden Sie Ihre Ventilgröße, Anschlussart, Medium, Druck und Mengenanforderungen zur Konfiguration und Angebotsunterstützung.
Shangtai bietet Mini-Kugelhähne für Gerätehersteller, Händler, Systemintegratoren und industrielle Rohrleitungsprojekte. Senden Sie Ihre Ventilgröße, Anschlussart, Medium, Druck und Mengenanforderungen zur Konfiguration und Angebotsunterstützung.
Kompakte Bauweise für begrenzten Installationsraum
Das kompakte Gehäuse eignet sich für Rohrleitungen und Geräte mit kleinem Durchmesser, bei denen ein herkömmliches Ventil in voller Größe möglicherweise mehr Installationsraum benötigt. Der Vierteldrehmechanismus ermöglicht ein schnelles Öffnen oder Schließen des Ventils und eignet sich daher für die lokale Absperrung und Wartungsisolierung.
Bei kompakten Maschinen, pneumatischen Geräten, Wasseraufbereitungsanlagen, HVAC-Baugruppen und Instrumentierungssystemen sollten Ventilabmessungen und Anschlussausrichtung zusammen mit dem verfügbaren Installationsraum berücksichtigt werden. Shangtai kann die Anwendungsanforderungen überprüfen, bevor die entsprechende Konfiguration bestätigt wird.
Anschlussmöglichkeiten für verschiedene Rohrleitungen mit kleinem Durchmesser
Mini-Kugelhähne können mit Anschlusskonfigurationen geliefert werden, die für unterschiedliche Rohrleitungen und Geräteschnittstellen geeignet sind. Je nach Modell können die verfügbaren Optionen Innengewinde, Außengewinde, Schlauchtülle, Kompressions- und Steckverbindungen umfassen.
| Verbindungstyp | Typische Anwendung | Überlegungen zur Auswahl |
|---|---|---|
| Innengewinde | Rohr- und Geräteanschlüsse mit Gewinde | Gewindestandard und Nenngröße |
| Außengewinde | Kompaktgeräte und Gewindebaugruppen | Passende Verbindungs- und Gewindespezifikation |
| Schlauchtülle | Flexible Schläuche und Low-Flow-Systeme | Rohr- oder Schlauchinnendurchmesser |
| Kompression | Rohr- und Gerätebaugruppen | Rohrmaterial, Größe und Anschlussspezifikation |
| Einsteckbar | Pneumatische und kompakte Steuerungssysteme | Kompatible Schläuche und Arbeitsdrücke |
Gewindekonfigurationen können mit Standards wie BSP, NPT oder metrischen Gewinden entsprechend dem vorhandenen Rohrleitungssystem ausgewählt werden. Um Installationsprobleme zu vermeiden, sollte vor der Bestellung die Verbindungskompatibilität bestätigt werden.
Gehäuseoptionen aus Messing und Edelstahl
Die Materialauswahl sollte auf dem Arbeitsmedium und der Betriebsumgebung basieren und nicht nur auf der Ventilgröße. Messing wird üblicherweise für allgemeine Wasser-, Luft- und andere nicht korrosive Anwendungen verwendet, während Edelstahl in Betracht gezogen werden kann, wenn eine höhere Korrosionsbeständigkeit oder sauberere Materialbedingungen erforderlich sind.
Auch das Dichtungsmaterial ist wichtig, da Temperatur, Druck und chemische Kompatibilität die Betriebsleistung beeinträchtigen können. Geben Sie bei der Angebotsanfrage das Arbeitsmedium und die Betriebsbedingungen an, damit die Gehäuse- und Dichtungskonfiguration entsprechend überprüft werden kann.
Materialauswahl ist wichtig
Bestätigen Sie für Wasser, Druckluft, Inertgas, Öl oder andere Medien gemeinsam das Gehäusematerial, das Dichtungsmaterial, die Betriebstemperatur und den Nenndruck. Dadurch wird sichergestellt, dass das ausgewählte Ventil den tatsächlichen Betriebsbedingungen entspricht.
Bestätigen Sie für Wasser, Druckluft, Inertgas, Öl oder andere Medien gemeinsam das Gehäusematerial, das Dichtungsmaterial, die Betriebstemperatur und den Nenndruck. Dadurch wird sichergestellt, dass das ausgewählte Ventil den tatsächlichen Betriebsbedingungen entspricht.
Ein/Aus-Flussisolierung für Systeme mit kleinem Durchmesser
Mini-Kugelhähne sind in erster Linie für die vollständig offene oder vollständig geschlossene Durchflussregelung konzipiert. Ihre Vierteldrehung ermöglicht es dem Bediener, eine Leitung während des Gerätebetriebs, der Wartung oder der Fehlerbehebung schnell zu isolieren.
Sie sind im Allgemeinen nicht für eine präzise Dauerdrosselung gedacht. Wenn eine genaue Durchflusseinstellung erforderlich ist, kann ein Nadelventil oder ein spezielles Steuerventil eine geeignetere Lösung sein.
Produktanwendungen
Aufgrund ihrer kompakten Abmessungen und vielfältigen Anschlussmöglichkeiten eignen sich diese Ventile für eine Reihe von Rohrleitungs- und Geräteanwendungen mit kleinem Durchmesser, darunter:
- Wasserversorgung und kleine Wasserleitungen
- Druckluft- und Pneumatikgeräte
- HVAC-Geräte und kompakte Fluidsysteme
- Bewässerungs- und Landwirtschaftsgeräte
- Instrumentierung und kleine Steuerungssysteme
- Kleine Maschinen- und Gerätebaugruppen
- Wasseraufbereitungsausrüstung
- Kompatible Öl- und Gasanwendungen
Bei Anwendungen mit korrosiven Chemikalien, hohen Temperaturen, hohem Druck oder Spezialgasen sollte die Ventilkonfiguration vor der Auswahl anhand der tatsächlichen Betriebsbedingungen bestätigt werden.
Überlegungen zu Druck und Installation
Die anwendbare Druckstufe hängt von der Ventilgröße, dem Gehäusematerial, der Innenkonstruktion, dem Dichtungsmaterial und der Verbindungsart ab. Ein Kompaktventil sollte nicht nur anhand der Rohrnenngröße ausgewählt werden. Arbeitsdruck und Temperatur sollten anhand der spezifischen Ventilkonfiguration überprüft werden.
Die meisten Zweiwegekonstruktionen können den Durchfluss in beide Richtungen bewältigen, wenn die Konstruktion einen bidirektionalen Betrieb zulässt. Wenn ein bestimmtes Modell eine gekennzeichnete Durchflussrichtung aufweist, sollte das Ventil gemäß den Anweisungen des Herstellers und der Rohrleitungskonstruktion installiert werden.
Überprüfen Sie bei Installationen in engen Geräteräumen die Gesamtventilabmessungen, den Griffabstand, die Gewindeausrichtung, den Schlauchzugang und den Wartungsraum, bevor Sie die Konfiguration abschließen.
Herstellung und Qualitätskontrolle
Shangtai fertigt Ventile gemäß definierter Produktspezifikationen und überprüft während der Produktion wichtige Parameter wie Gehäusematerial, Anschlussabmessungen, Dichtungskonfiguration, Druckanforderungen und Betriebsmethode. Entsprechend der Produktspezifikation und den Projektanforderungen können entsprechende Inspektionen und Druckprüfungen durchgeführt werden.
Bei OEM- oder Projektaufträgen können Kunden Zeichnungen, technische Spezifikationen, Verbindungsstandards, Anwendungsinformationen oder Muster zur Konfigurationsprüfung bereitstellen. Dies ist besonders nützlich, wenn das Ventil zu vorhandener Ausrüstung oder einem bestimmten Schlauchsystem passen muss.
So bestimmen Sie den richtigen Mini-Kugelhahn
Bevor Sie ein Angebot anfordern, bereiten Sie die folgenden Informationen vor:
- Nenngröße des Ventils oder Rohrs
- Gehäusematerial wie Messing oder Edelstahl
- Anschlusstyp und Gewindestandard
- Arbeitsmedium
- Arbeitsdruck
- Betriebstemperatur
- Benötigte Menge
- Handle-Typ oder andere Konfigurationsanforderungen
- Gegebenenfalls Anforderungen an die Oberflächenbehandlung
Wenn das Ventil für eine bestehende Maschine oder Rohrleitungsbaugruppe vorgesehen ist, können Zeichnungen, Fotos, Anschlussmaße oder Musterteile ebenfalls zur Bestätigung der Kompatibilität beitragen.
Häufig gestellte Fragen
Für welche Medien können Mini-Kugelhähne verwendet werden?
Sie werden häufig für Wasser-, Luft-, Inertgas- und kompatible Leichtölanwendungen verwendet. Bei der endgültigen Auswahl sollten Ventilkörpermaterial, Dichtungsmaterial, Arbeitsdruck, Temperatur und Medienverträglichkeit berücksichtigt werden.
Sind diese Ventile zur Durchflussregulierung geeignet?
Sie sind hauptsächlich für die Ein-/Aus-Steuerung und Durchflussisolierung konzipiert. Wenn eine genaue kontinuierliche Durchflusseinstellung erforderlich ist, ist möglicherweise ein Nadelventil oder ein anderes spezielles Steuerventil besser geeignet.
Welche Verbindungsarten gibt es?
Zu den gängigen Optionen gehören Innengewinde, Außengewinde, Schlauchtülle, Kompressions- und Steckverbindungen. Gewindestandards wie BSP, NPT oder metrische Gewinde können entsprechend den Rohrleitungs- und Ausrüstungsanforderungen ausgewählt werden.
Wie wähle ich zwischen Messing und Edelstahl?
Messing wird im Allgemeinen für Wasser, Luft und nicht korrosive Medien ausgewählt, während Edelstahl für Anwendungen bevorzugt werden kann, die eine höhere Korrosionsbeständigkeit oder eine bestimmte Materialkompatibilität erfordern. Vor der Auswahl des Gehäusematerials sollten die Arbeitsbedingungen überprüft werden.
Können sie in Hochdrucksystemen eingesetzt werden?
Die anwendbare Druckstufe hängt von der Ventilgröße, dem Material, der Konstruktion und der Anschlussart ab. Bitte bestätigen Sie vor der Bestellung den tatsächlichen Arbeitsdruck und die tatsächliche Temperatur, damit die entsprechende Konfiguration ausgewählt werden kann.
Kann das Ventil in jede Richtung eingebaut werden?
Viele Zwei-Wege-Konfigurationen können mit Durchfluss in beide Richtungen betrieben werden. Die Installation sollte jedoch der spezifischen Ventilkonstruktion und dem Rohrleitungsdesign entsprechen. Verfügt ein Modell über eine ausgeprägte Strömungsrichtung, sollte es entsprechend eingebaut werden.
Welche Informationen werden für ein Angebot benötigt?
Bitte geben Sie die Ventilgröße, das Gehäusematerial, den Anschlusstyp, den Gewindestandard, das Arbeitsmedium, den Druck, die Temperatur, die Menge sowie etwaige Anforderungen an den Griff oder die Oberflächenbehandlung an. Zeichnungen oder Fotos sind auch dann nützlich, wenn das Ventil zur vorhandenen Ausrüstung passen muss.
Benötigen Sie ein kompaktes Ventil für Ihre Ausrüstung?
Senden Sie Ihre Ventilgröße, Anschlussspezifikation, Arbeitsmedium, Druck, Temperatur und Menge zur Konfigurationsbestätigung und zum Angebot an Shangtai.
Senden Sie Ihre Ventilgröße, Anschlussspezifikation, Arbeitsmedium, Druck, Temperatur und Menge zur Konfigurationsbestätigung und zum Angebot an Shangtai.
Anfrage sendenoderKontaktieren Sie Shangtai Valvefür technische Unterstützung bei der Ventilauswahl, Spezifikationen und Projektanforderungen.
- View as

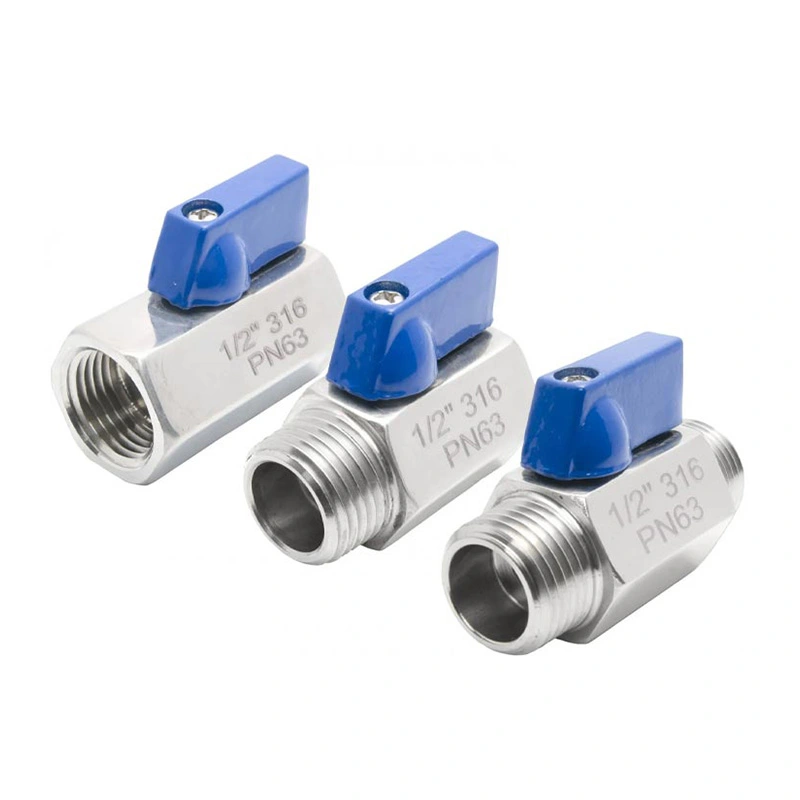

Mini-Kugelhahn aus Edelstahl
Shangtai-Minikugelhähne aus Edelstahl sind kompakte Absperrventile für Wasser-, Luft-, Gas- und andere leichte Rohrleitungsanwendungen. Sie werden in Wenzhou hergestellt und sind mit roten oder blauen Griffen erhältlich, mit ISO 9001- und CE-Dokumentation, Produktzeichnungen und technischem Support entsprechend den Projektanforderungen.

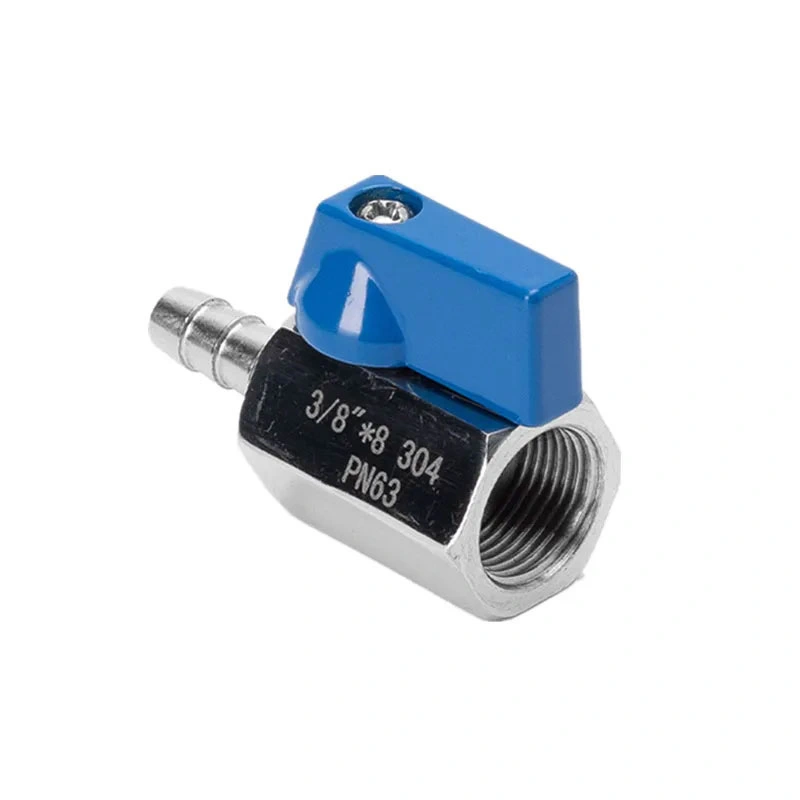

Edelstahl-Gewindenippel-Schlauch-Mini-Kugelhahn
Der Mini-Kugelhahn mit Edelstahl-Gewindenippelschlauch von Shangtai verbindet Gewindeleitungen mit Schläuchen für eine kompakte Absperrsteuerung. Direkt ab Werk aus Wenzhou mit ISO 9001/CE-Produktion, wettbewerbsfähigen Preisen, Produktparametern und schnellem technischen Support.
Shangtai Valve ist ein professioneller Mini-Kugelhähne Hersteller und Lieferant in China. Willkommen beim Import von Qualitätsprodukten aus unserer Fabrik hier.
