Technischer Einblick: 2-teiliger Kugelhahn mit hoher Plattform von 2000 WOG – Konstruktionsmerkmale und Anwendungsumgebungen

Die Mitteldruck-Auslassleitungen einer Stadtgas-Druckregelstation arbeiten mit einem Auslegungsdruck von 4,0 MPa. Das System erfordert die Integration in ein SCADA-System zur Fernsteuerung und Notabschaltung. Ventile müssen keine externen Leckagen aufweisen, lange wartungsfreie Intervalle bieten und die Inline-Wartung unterstützen, um eine Unterbrechung der Gasversorgung des Bezirks zu vermeiden.

Es wurden zweiteilige Hochplattform-Kugelhähne von 2000 WOG aus CF8 (Edelstahl 304) mit NPT-Gewindeenden und RPTFE-verstärkten Sitzen ausgewählt, die mit direkt montierten explosionsgeschützten elektrischen Stellantrieben ausgestattet sind. Der Nenndruck des Ventils liegt weit über dem tatsächlichen Betriebsdruck.

• Der Ventilkörper und die Dichtungen arbeiten langfristig unter spannungsarmen Bedingungen, wodurch das Kriechen der Dichtung erheblich reduziert wird. Die Lebensdauer wird um mehr als verlängert50 %im Vergleich zu Standard-PN40-Kugelhähnen.

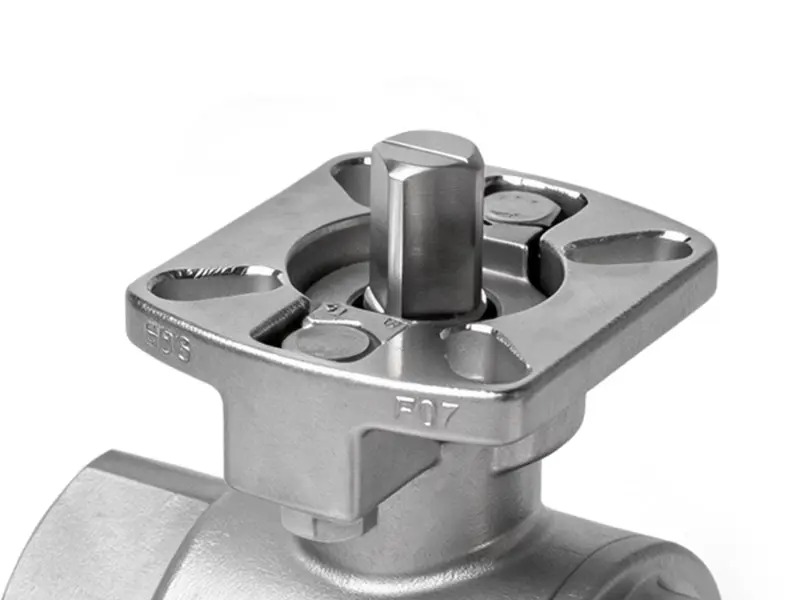

• Die hohe Plattform nach ISO 5211 ermöglicht die direkte Montage des Stellantriebs ohne Adapterhalterungen und verkürzt so die Installationszeit30 %und sorgt für eine höhere Koaxialität für eine stabile Fernbedienungsgenauigkeit.

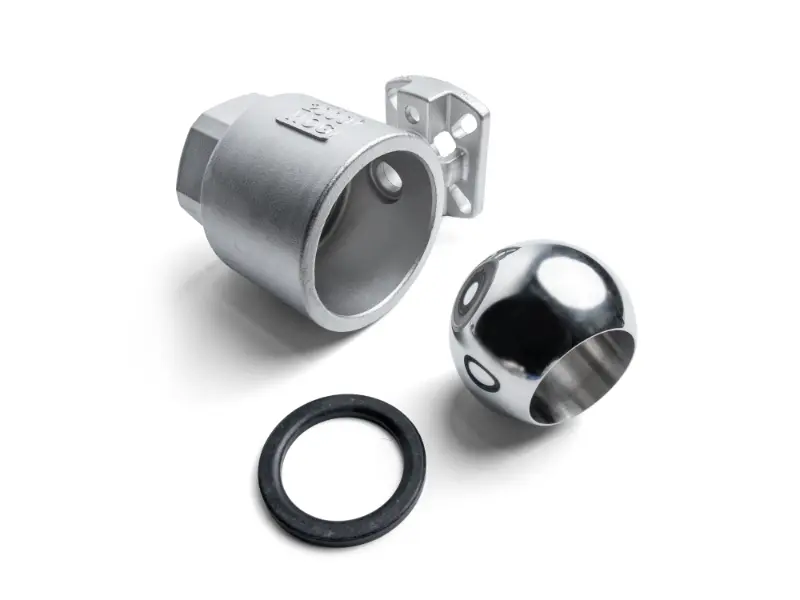

• Das zweiteilige geteilte Gehäusedesign unterstützt die Inline-Demontage und den Austausch der Dichtungen, ohne die Rohrleitung zu durchtrennen, wodurch Ausfallzeiten bei der Wartung im Bezirk reduziert werden70 %.
• Die bidirektionale Dichtungsstruktur mit schwimmender Kugel sorgt für keine externe Leckage, gewährleistet eine sichere Gasübertragung und entspricht den städtischen Gasdesignspezifikationen.

Der Hochdruckzweig eines zirkulierenden Kühlwassersystems in einer großen Raffinerie arbeitet mit 2,5 MPa, wobei in der Rohrleitung zeitweise Wasserschläge auftreten. Ursprüngliche Standard-PN25-Kugelhähne litten häufig unter Sitzleckagen und Gehäuseverformungen und mussten für Wartungszwecke durchtrennt werden, was zu Produktionsstillständen führte.

Ersetzt durch 2-teilige Hochplattform-Kugelhähne 2000 WOG aus WCB-Kohlenstoffstahl mit Durchflusswegen mit vollem Anschluss und gepaart mit pneumatischen Stellantrieben für programmierte Ein-/Aus-Steuerung.

• Das 2000 WOG-Hochleistungsventilgehäuse bietet eine weitaus höhere Wasserschlagfestigkeit als Standard-PN25-Ventile und hält sofortigen Wasserschlägen bis zu stand10 MPaohne Körperverformung oder Dichtungsversagen.
• Das Design mit vollem Anschluss erzeugt einen Druckverlust von weniger als0,03 MPa, wodurch die Belastung der Umwälzpumpe um reduziert wird5 %und sorgt für bemerkenswerte langfristige Energieeinsparungen.
• Direkt montierte pneumatische Antriebe auf der Hochplattform reagieren in weniger als 10 Minuten1 Sekunde, geeignet für häufige programmierte Schaltvorgänge.
• Der zweiteilige Ventilkörper ermöglicht eine schnelle Demontage zur Entfernung von Zunder und Schmutz vom Kugelkern und verdoppelt so die Wartungseffizienz ohne Unterbrechung der Rohrleitung oder Produktionsunterbrechung.

Schraubenwasserkühler in einem großen Gewerbekomplex verwenden das Kältemittel R134a, wobei die Hauptleitungen mit 1,8 MPa betrieben werden. Ventile müssen eine hervorragende Dichtleistung aufweisen, um ein Austreten von Kältemittel zu verhindern, und mit elektrischen Stellantrieben für die Gruppensteuerung über das Gebäudeautomationssystem (BAS) kompatibel sein.

2000 WOG 2-teilige Hochplattform-Kugelhähne aus CF8-Edelstahl mit speziellen Kältemitteldichtsitzen und direkt montierten kompakten elektrischen Stellantrieben.

• Das für Hochdruck ausgelegte Ventilgehäuse mit Präzisionsdichtung sorgt dafür, dass kein Kältemittel austritt, wodurch Kühlleistungsverluste und Umweltemissionsprobleme vermieden werden.
• Die standardisierte ISO 5211-Hochplattformschnittstelle verbessert die Effizienz der Kühlergruppenmontage um30 %. Für einen einfacheren Austausch nach dem Kauf sind die Aktuatoren ohne kundenspezifische Adapter universell austauschbar.
• Die zweiteilige Struktur erleichtert die Demontage und Wartung bei größeren Überholungen des Kühlers, ohne die Schweißnähte der Rohrleitungen zu beschädigen, wodurch die Wartungskosten gesenkt werden40 %.
• Ein Betriebsdruck, der weit unter dem Nennwert liegt, verlangsamt die Alterung der Dichtung erheblich und verlängert das wartungsfreie Intervall auf mehr als 100 %3 Jahre.

Eine Transferleitung für Tensid-Rohstoffe in einer täglichen Chemieanlage arbeitet mit 1,6 MPa und leicht korrosiven Medien. Ventile müssen eine Fernsteuerung unterstützen, leicht zu demontieren und zu reinigen sein und die Hygieneanforderungen für Chargenwechsel erfüllen.

2000 WOG 2-teilige Hochplattform-Kugelhähne aus CF8M (Edelstahl 316) mit Vollanschlussdesign, PTFE-Sitzen und explosionsgeschützten pneumatischen Antrieben.

• Das Gehäuse aus Edelstahl 316 widersteht leichter Korrosion. Das Vollanschlussdesign weist keine toten Strömungszonen auf, wodurch Materialansammlungen und -verfall reduziert werden, um den täglichen Hygieneanforderungen in der chemischen Produktion gerecht zu werden.
• Langfristiger, stressarmer Betrieb unter reduzierten Bedingungen eliminiert das Risiko einer Medienpermeation und einer Kreuzkontamination zwischen Chargenwechseln.
• Direkt montierte explosionsgeschützte pneumatische Antriebe auf der ISO-Hochplattform erfüllen ohne zusätzliche Modifikation direkt die Explosionsschutzanforderungen von Chemiewerkstätten.
• Das zweiteilige geteilte Design ermöglicht eine schnelle Demontage zur Innenreinigung und Sterilisation und verkürzt so die Reinigungszeit beim Chargenwechsel60 %.

Das Hochtemperatur-Clean-in-Place-System (CIP) in einer Getränkefabrik arbeitet mit 3,0 MPa und 80 °C warmen alkalischen Reinigungsmitteln. Ventile müssen temperatur- und korrosionsbeständig sein, eine zuverlässige Abdichtung bieten, eine automatisierte Programmsteuerung unterstützen und den GMP-Lebensmittelstandards entsprechen.

Zweiteilige Hochplattform-Kugelhähne 2000 WOG in Lebensmittelqualität aus CF8-Edelstahl, ausgestattet mit RPTFE-verstärkten Hochtemperatursitzen und direkt montierten hygienischen pneumatischen Stellantrieben.

• Der Betriebsdruck von 3,0 MPa liegt weit unter dem Nennwert von 2000 WOG und bietet auch bei erhöhten Temperaturen ausreichend Druckreserve, ohne dass die Gefahr eines Dichtungsversagens oder einer Gehäuseverformung besteht.
• RPTFE-verstärkte Sitze bieten eine hervorragende Temperatur- und Chemikalienbeständigkeit sowie eine doppelt so lange Lebensdauer wie Standard-PTFE-Sitze und halten der kontinuierlichen Reinigung durch Reinigungsflüssigkeiten mit hohen Temperaturen stand.
• Das direkt montierte Design mit hoher Plattform schafft keine Hygiene-Totzonen an der Schnittstelle zwischen Stellantrieb und Ventil, ist leicht zu reinigen und zu desinfizieren und entspricht vollständig den GMP-Zertifizierungsanforderungen der Lebensmittelindustrie.
• Der zweiteilige Ventilkörper ermöglicht eine schnelle Demontage zur internen Sauberkeitsprüfung, ohne dass die gesamte Rohrleitung entfernt werden muss, was die routinemäßige Inspektion und Wartung vereinfacht.
