2PC-Kugelhähne

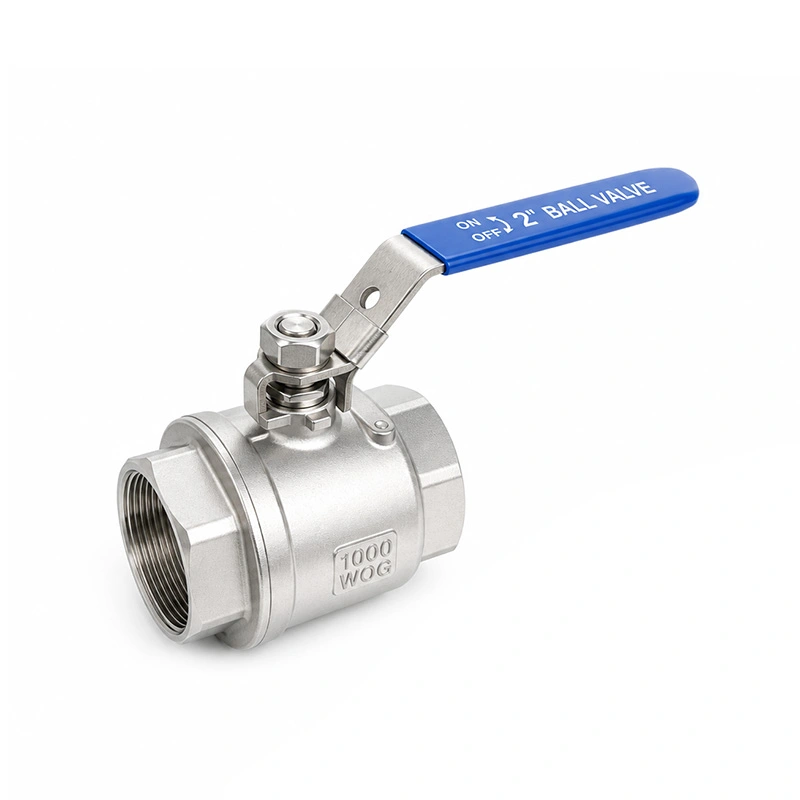

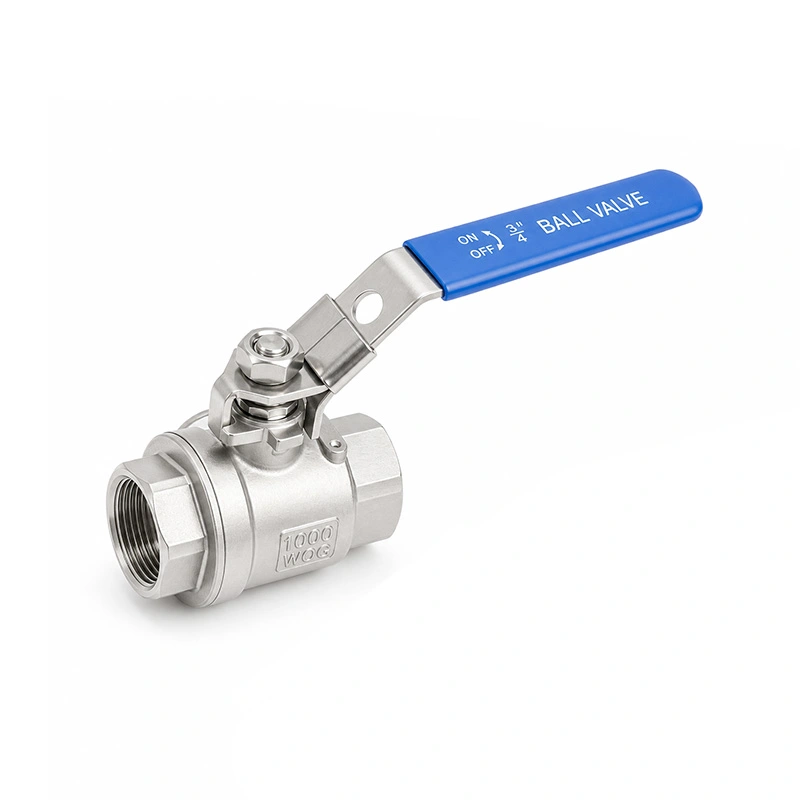

2-teiliges Kugelventil mit Verriegelung
Shangtai Valve ist ein Hersteller von Kugelhähnen in China, der sich auf die Entwicklung und Produktion von Industrieventilen konzentriert. Wenn Sie einen 2-teiligen Kugelhahn mit Sperrvorrichtung aus China beziehen, können wir Ventilkonfigurationen basierend auf Ihren erforderlichen Spezifikationen und Anwendungsbedingungen bereitstellen.
Bis heute hat Shangtai mit mehr als 300 Kunden in Europa und Amerika zusammengearbeitet, darunter über 50 Langzeitkunden. Unser Kundenstamm umfasst Unternehmen verschiedenster Art, von kleinen Werkstätten bis hin zu Industriebetrieben.
Wir unterstützen auch kundenspezifische Ventilanforderungen, einschließlich Materialien, Verbindungstypen und anderer Produktspezifikationen.
Bis heute hat Shangtai mit mehr als 300 Kunden in Europa und Amerika zusammengearbeitet, darunter über 50 Langzeitkunden. Unser Kundenstamm umfasst Unternehmen verschiedenster Art, von kleinen Werkstätten bis hin zu Industriebetrieben.
Wir unterstützen auch kundenspezifische Ventilanforderungen, einschließlich Materialien, Verbindungstypen und anderer Produktspezifikationen.

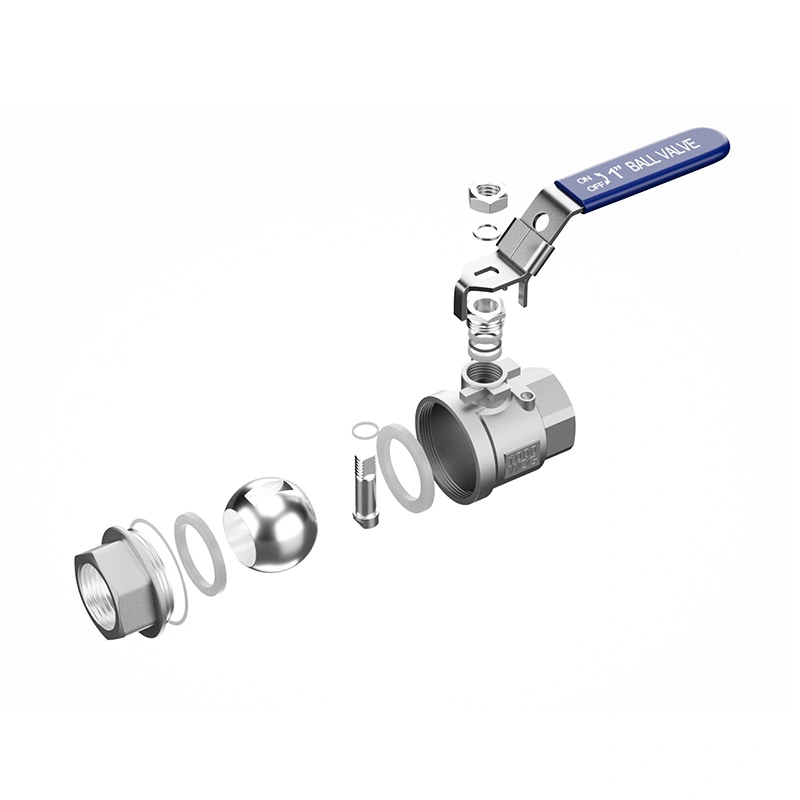

Unser 2-teiliger Kugelhahn mit Verriegelungsvorrichtung verfügt über ein präzises Gewindedesign für eine einfache Installation und Wartung Es eignet sich für Arbeitsbedingungen mit häufigem Öffnen und Schließen sowie für alle Arten von industriellen Flüssigkeitssystemen. Dank der zweiteiligen geteilten Struktur können innere Dichtungsringe und andere Ersatzteile einzeln ausgetauscht werden ohne den gesamten Ventilkörper auszutauschen, was die Lebensdauer verlängert und Ihre Betriebskosten senkt.
Ausgestattet mit einer integrierten Auf-Zu-Verriegelung verhindert dieses Ventil wirksam eine unbeabsichtigte Betätigung und nachfolgende Geräteverluste bei häufigem Wechseln, was es zu einer idealen Komponente für die Pipeline-Steuerung macht. Wir liefern Mehrere Materialoptionen, einschließlich Edelstahl 304, Edelstahl 316 und Kohlenstoffstahl, mit unterschiedlichen Größen von 1/4 Zoll bis 6 Zoll, passend zu Ihren Pipeline-Spezifikationen.
Dieser zweiteilige abschließbare Kugelhahn verfügt über internationale Zertifizierungen, einschließlich ISO9001 und CE, um Ihre Anforderungen vollständig zu erfüllen strenge Qualitätsstandards.
Sicherheit ist unser zentrales Designprinzip, was sich in der ausblassicheren Schaftstruktur widerspiegelt. Wenn Sie Premiumqualität suchen gepaart Aufgrund seiner wettbewerbsfähigen Kosten ist dieses Ventil unsere aufrichtige Empfehlung.
Hauptabmessungen
| Größe | 1/4 Zoll - 6 Zoll |
| Druckklasse | CL150 |
| Gewindestandard | NPT, BSP |
| Maximaler Druck | 285PSI |
| Design- und Herstellungsstandards | ASME B16.34 |
| Prüfung und Inspektion | API598 |
| Spezielles Design | Feststellvorrichtung, Ausblasschutz |
| Temperaturbereich | -25℃~150℃ |
| Körpermaterial | ASTM A351 CF8M (316) |
| Ballmaterial | ASTM A182 F316 |
| Stammmaterial | ASTM A182 F316 |
| Sitzmaterial | RPTFE(PTFE+15%fv) |
| Optionen | Weitere Materialien sind auf Anfrage erhältlich. |

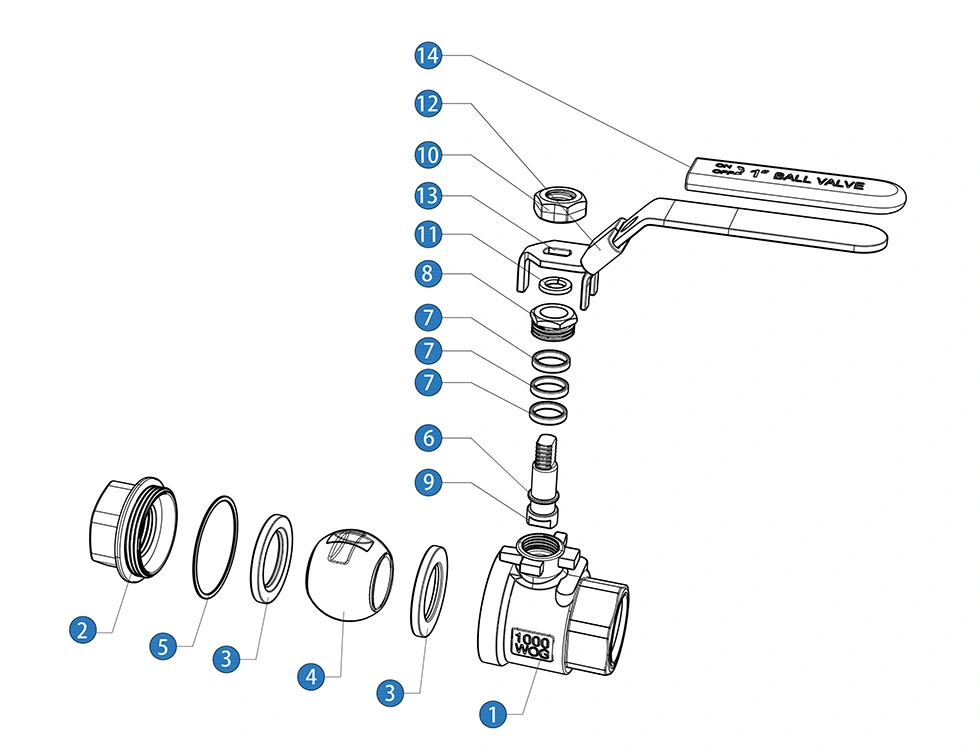

Produktparameter
| NEIN | Name | Material(*N/B) | |
| 1 | Körper | SS 316 | SS 304 |
| 2 | Kappe | SS 316 | SS 304 |
| 3 | Kugelsitz | PTFE | PTFE |
| 4 | Ball | SS 316 | SS 304 |
| 5 | Dichtung | PTFE | PTFE |
| 6 | Reibring | PTFE | PTFE |
| 7 | Vorbauverpackung | PTFE | PTFE |
| 8 | Drüse | SS 316 | SS 304 |
| 9 | Stängel | SS 316 | SS 304 |
| 10 | Nuss | SS 304 | SS 304 |
| 11 | Federscheibe | SS 304 | SS 304 |
| 12 | Sperrvorrichtung | SS 304 | SS 304 |
| 13 | Handhaben | SS | SS |
| 14 | Griffhülse | PVC | PVC |
* N: Gewindeenden gemäß ANSI B 2.1 NPT
* B: Gewindeenden gemäß BS21 BSP

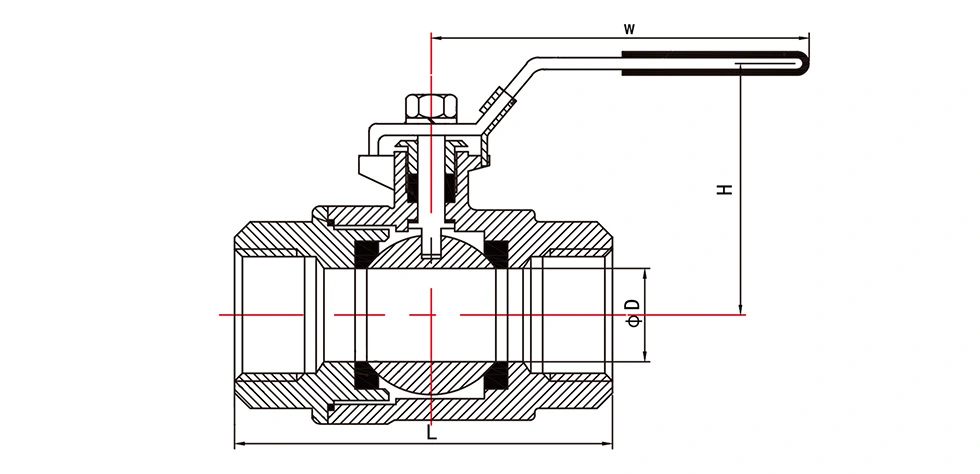

Allgemeine Abmessungen:
| Größe | Abmessungen (mm) | Gewicht (g) | |||
| D | W | H | L(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
Kv-WERTE
Kv (m3/h) = Wasserdurchflussmenge in Kubikmetern pro Stunde, die einen Druckabfall von 1 bar am Ventil erzeugt
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
Vorteile
Dieser Kugelhahn eignet sich perfekt für Produktionslinien, die kurze Ausfallzeiten für routinemäßige Wartungsarbeiten zulassen.
Vorteile von zweiteiligen abschließbaren Kugelhähnen gegenüber einteiligen Kugelhähnen
Das Design mit vollem Durchgang sorgt für minimalen Strömungswiderstand
Vielfältige Endanschlussoptionen für unterschiedlichste Arbeitsbedingungen
Hochdruckmodelle mit überlegener maximaler Druckkapazität erhältlich
Vorteile von zweiteiligen abschließbaren Kugelhähnen gegenüber dreiteiligen Kugelhähnen
Großer Lagerbestand und kürzere Produktionsvorlaufzeiten
Wettbewerbsfähigere Preise für Großbestellungen im Großhandel
Warum Shanghai wählen?
Vollständige Zertifizierungen
Unsere Ventile werden gemäß den ASME B16.34-Standards hergestellt und verfügen über mehrere Kernzertifizierungen, darunter ISO9001 und CE.
Produktdesign für höhere Beanspruchung
Unsere Ventile verwenden mehr Material und dickere Gehäusewände als viele marktübliche Produkte.
Schnelle Reaktion
Unser technisches Personal ist 24 Stunden am Tag in Bereitschaft. Bei dringenden Anliegen kontaktieren Sie uns jederzeit.
Schnelle weltweite Lieferung
Der Versand erfolgt erst, nachdem die Produktion abgeschlossen ist und alle Tests den relevanten Standards entsprechen. Ein etabliertes Das Logistiksystem gewährleistet eine schnelle Lieferung weltweit.
FAQ
Was ist die maximale Druckstufe dieses Kugelhahns?
Der maximale Nenndruck beträgt 6,3 MPa.
Wie hoch ist die maximale Temperaturbeständigkeit dieses Kugelhahns?
Die maximale Temperaturbeständigkeit liegt je nach Ventilwerkstoff und Betriebsbedingungen bei 280°C.
Welche Verpackung wird für die Ventile verwendet?
Jedes Ventil ist in einem dicken, gewellten Innenkarton verpackt, wobei als Außenverpackung eine Sperrholzkiste dient Schutz beim Transport.
Kann ein 2-teiliger Kugelhahn mit Verriegelungsvorrichtung vertikal installiert werden?
Ja. Kugelhähne können im Allgemeinen horizontal oder vertikal eingebaut werden, auch mit der Spindel nach oben oder unten nach unten, sofern die Installation für das Ventil und die Betriebsbedingungen geeignet ist. Der Aktuator oder Griff sollte auch für die Bedienung zugänglich bleiben.
Was ist ein Anti-Blowout-Spindel in einem Kugelhahn?
Ein Anti-Blowout-Schaft soll verhindern, dass der Ventilschaft von innen aus dem Ventilkörper geschleudert wird Druck. Dieses Design bietet zusätzliche Sicherheit für Hochdruck-Flüssigkeitskontrollanwendungen.
Gibt es für Ihre Ventile eine Garantie?
Shangtai bietet eine einjährige Garantie und lebenslangen technischen Support nach Ablauf der Garantiezeit.
Gibt es eine Mindestbestellmenge (MOQ)?
Die Mindestbestellmenge variiert je nach Ventilmodell und Bestellanforderungen. Bitte kontaktieren Sie uns für spezifische MOQ-Informationen.
