2PC-Kugelhähne

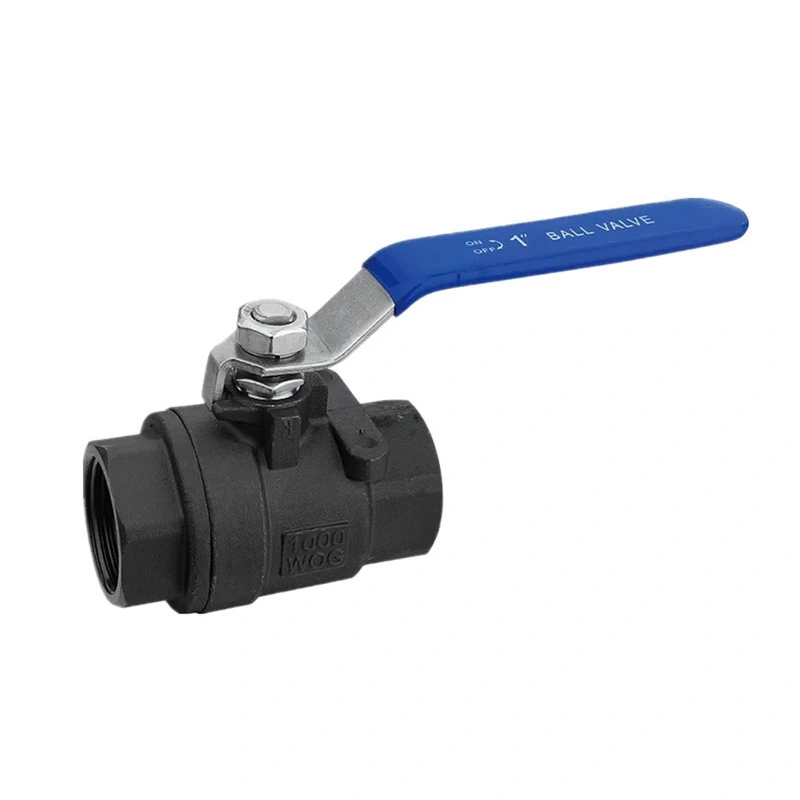

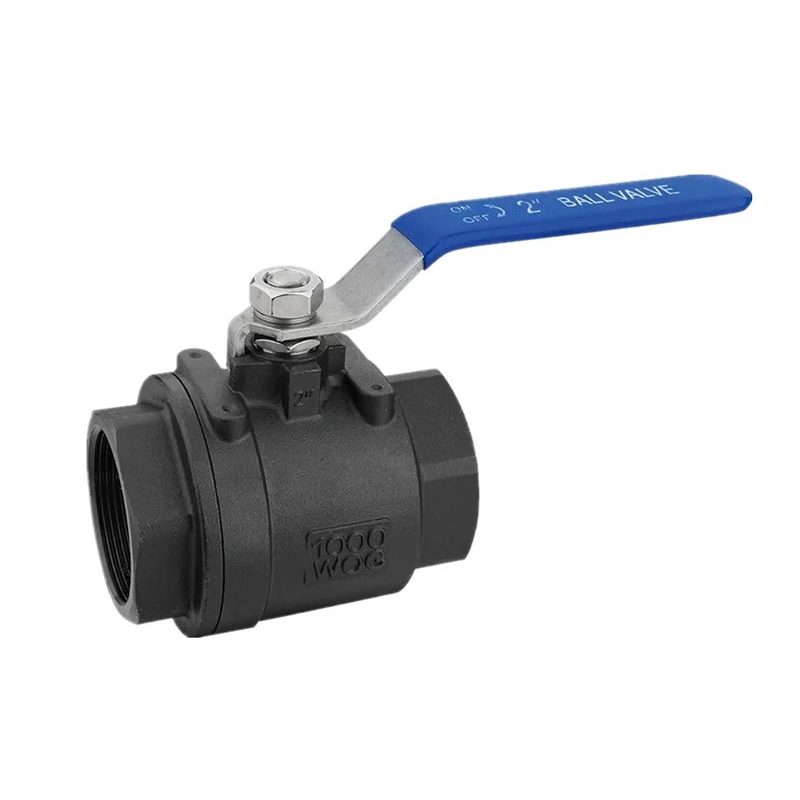

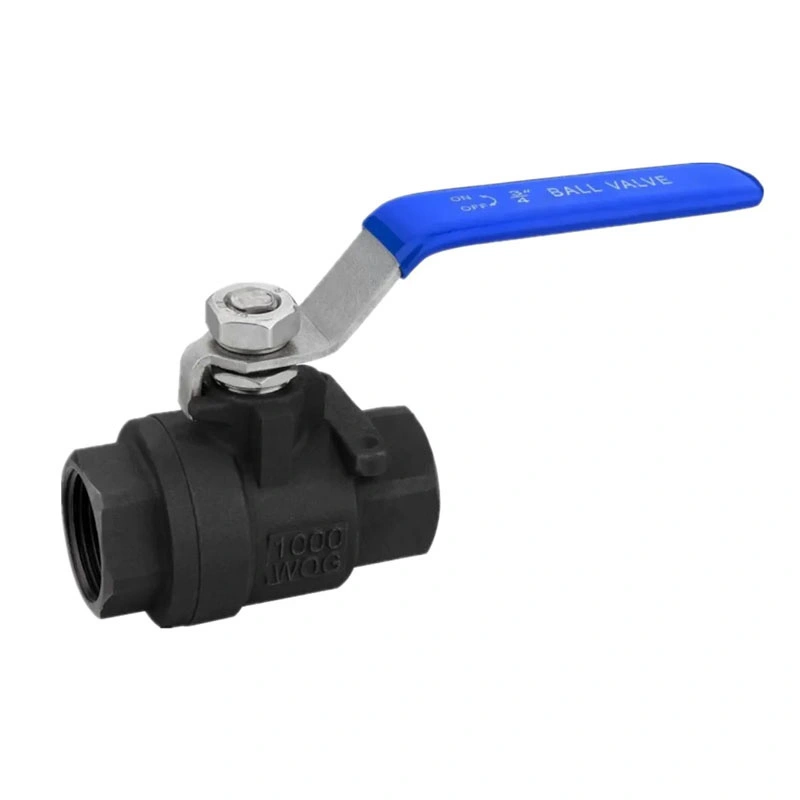

2-teiliger Kugelhahn aus Kohlenstoffstahl
Das Shangtai Valve 2PC-Kugelventil aus Kohlenstoffstahl verfügt über einen abschließbaren Betrieb, einen einfachen Dichtungsaustausch, eine vierstufige Qualitätskontrolle und auswählbare Temperatur-/Druckkomponenten für den zuverlässigen Einsatz in industriellen Rohrleitungen.
Der Shangtai Valve 2PC-Kugelhahn aus Kohlenstoffstahl ist für die zuverlässige Ein-/Aus-Steuerung in industriellen Rohrleitungen konzipiert Systeme. Seine kompakte zweiteilige Struktur erleichtert die Wartung, während das Gehäuse aus Kohlenstoffstahl es für folgende Zwecke geeignet macht: anspruchsvolle Arbeitsumgebungen.
Als Ventillieferant kann Shangtai Valve je nach Temperatur und Druck unterschiedliche Komponenten liefern Kundenanforderungen und hilft dabei, das Ventil an spezifische Anwendungen anzupassen.
Hauptabmessungen
| Größe | 1/4 Zoll - 6 Zoll |
| Druckklasse | CL150 |
| Gewindestandard | NPT, BSP |
| Maximaler Druck | 285PSI |
| Design- und Herstellungsstandards | ASME B16.34 |
| Prüfung und Inspektion | API598 |
| Spezielles Design | Verriegelungsvorrichtung, Anti-Blowout-Stamm |
| Temperaturbereich | -25℃~150℃ |
| Körpermaterial | Kohlenstoffstahl |
| Ballmaterial | ASTM A182 F304 |
| Stammmaterial | ASTM A182 F304 |
| Sitzmaterial | RPTFE(PTFE+15%fv) |
| Optionen | Weitere Materialien sind auf Anfrage erhältlich. |

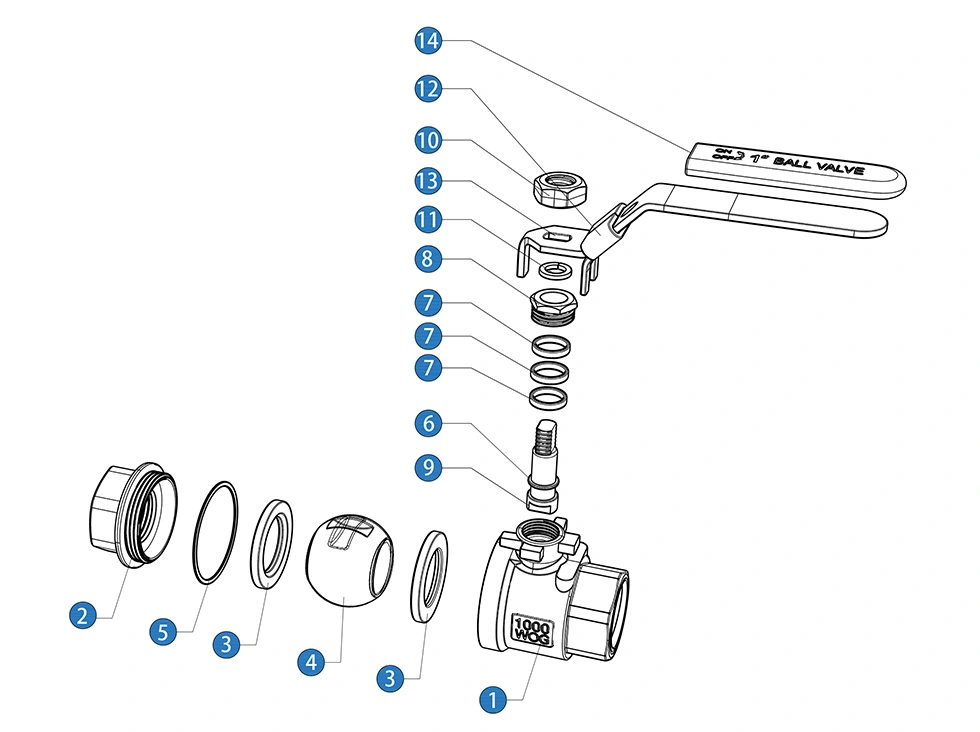

| NEIN | Name | Material(*N/B) | |||
| 1 | Körper | SS 316 | SS 304 | ||
| 2 | Kappe | SS 316 | SS 304 | ||
| 3 | Kugelsitz | PTFE | PTFE +15 %G | PTFE +15 %G | PTFE |
| 4 | Ball | SS 316 | SS 304 | ||
| 5 | Dichtung | PTFE | PTFE | ||
| 6 | Reibring | PTFE | PTFE | ||
| 7 | Vorbauverpackung | PTFE | PTFE | ||
| 8 | Drüse | SS 316 | SS 304 | ||
| 9 | Stängel | SS 316 | SS 304 | ||
| 10 | Nuss | SS 304 | SS 304 | ||
| 11 | Federscheibe | SS 304 | SS 304 | ||
| 12 | Sperrvorrichtung | SS 304 | SS 304 | ||
| 13 | Handhaben | SS | SS | ||
| 14 | Griffhülse | PVC | PVC | ||
| * N: Gewindeenden gemäß ANSI B 2.1 NPT | |||||
| * B: Gewindeenden gemäß BS21 BSP | |||||

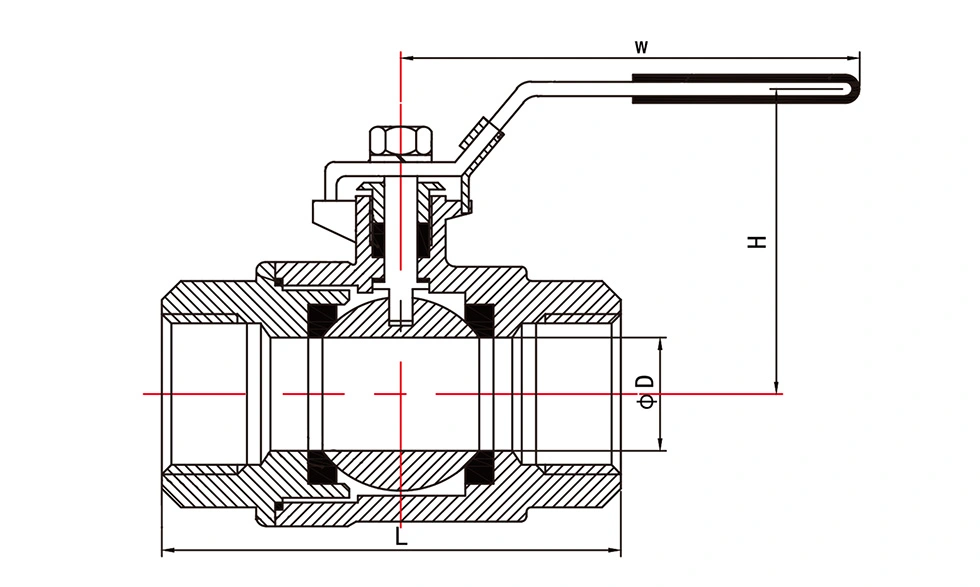

Allgemeine Abmessungen:
| Größe | D | W | H | L(+-2) | Gewicht (g) |
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 1 1/4" | 32 | 126 | 77 | 81 | 0.82 |
| 1 1/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 2 1/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
Kv-WERTE
Kv (m3/h) = Wasserdurchflussmenge in Kubikmetern pro Stunde, die einen Druckabfall von 1 bar am Ventil erzeugt
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
Warum sollten Sie sich für uns entscheiden?
Abschließbarer Griff für sicherere Bedienung
Das Ventil verfügt über eine Sperrvorrichtung, die ein unbeabsichtigtes Öffnen oder Schließen verhindert und so die Betriebssicherheit erhöht Website.
Zweiteiliges Design für einfache Wartung
Die 2-teilige Gehäusestruktur ermöglicht eine bequeme Demontage, was den Dichtungsaustausch erleichtert und die Lebensdauer verlängert Leben.
Vierstufige Qualitätskontrolle
Wir kontrollieren die Qualität vom Karosserierohling bis zum fertigen Produkt, einschließlich Rohlingsinspektion, Bearbeitungsinspektion und Montage Inspektion und Endprüfung tragen dazu bei, die Fehlerquote zu senken.
Flexible Komponentenoptionen
Wir bieten wählbare Komponenten für unterschiedliche Temperatur- und Druckanforderungen und unterstützen so maßgeschneiderte Lösungen für verschiedene Arbeitsbedingungen.
Zuverlässiger Lieferantensupport
Shangtai bietet Industrieabnehmern eine stabile Versorgung, reaktionsschnelle Kommunikation und Unterstützung bei der Produktauswahl. Vertriebspartner und Projektkunden.
Betrieb und Wartung
1. Bedienungsanleitung
Arbeiten Sie strikt innerhalb des Nenndruck- und Temperaturbereichs. Verwenden Sie dazu keine ausgestreckten Hebel oder übermäßige Kraft verhindern Schäden am Ventilschaft und an den Dichtflächen.
2. Regelmäßige Leckageprüfung
Überprüfen Sie die Spindelpackung und die Verbindungsverbindungen regelmäßig auf Undichtigkeiten. Ersetzen Sie verschlissene Dichtungskomponenten umgehend Aufrechterhaltung einer zuverlässigen Absperrleistung.
3. Schmierung und Korrosionsschutz
Tragen Sie regelmäßig geeignetes Schmiermittel auf den Ventilschaft und die Gewindeteile auf. Führen Sie eine Korrosionsschutzbehandlung durch Kohlenstoff Stahlkörper entsprechend den örtlichen Gegebenheiten zur Verlängerung der Lebensdauer.
4. Demontage und Zusammenbau
Markieren Sie die Ausrichtung der zweiteiligen Karosserie vor der Demontage zur Wartung, um einen präzisen und konsistenten Wiederzusammenbau zu gewährleisten Dichtleistung nach der Wartung.
FAQ
1. Was ist ein 2PC-Kugelhahn aus Kohlenstoffstahl?
Ein 2PC-Kugelhahn aus Kohlenstoffstahl verwendet eine zweiteilige Gehäusekonstruktion mit einem Ventilkörper aus Kohlenstoffstahl. Es ist konzipiert für Ein/Aus-Steuerung kompatibler Flüssigkeiten, Gase und anderer Industriemedien.
2. Welche Medien kann dieses Ventil verarbeiten?
Es kann mit Wasser, Öl, Gas, Druckluft und anderen kompatiblen Industrieflüssigkeiten verwendet werden. Für ätzende, Hochtemperatur- oder Spezialmedien, Material- und Dichtungskompatibilität sollten vor der Auswahl bestätigt werden.
3. Was sind die Vorteile der Kohlenstoffstahlkonstruktion?
Kohlenstoffstahl bietet eine gute mechanische Festigkeit und wird häufig in industriellen Rohrleitungssystemen verwendet. Das Material ist Geeignet für Anwendungen, bei denen die erforderlichen Druck-, Temperatur- und Korrosionsbedingungen innerhalb des zulässigen Bereichs liegen angegebenen Bereich.
4. Ist dieses Ventil für Hochdruckanwendungen geeignet?
Die anwendbare Druckstufe hängt von der Ventilgröße, dem Design, dem Material, der Temperatur und dem Anschluss ab Konfiguration. Der tatsächliche Arbeitsdruck sollte anhand der Druck-Temperatur-Bewertung des Produkts überprüft werden vor dem Gebrauch.
5. Welche Anschlussarten gibt es?
Zu den gängigen Optionen gehören je nach Ventilmodell NPT, BSP und andere Gewinde- oder Flanschverbindungen. Die Der erforderliche Anschlussstandard sollte bei der Bestellung bestätigt werden.
6. Ist das Ventil für den Außenbereich oder korrosive Umgebungen geeignet?
Ventile aus Kohlenstoffstahl erfordern möglicherweise eine geeignete Oberflächenbehandlung oder Schutzbeschichtung für den Einsatz im Freien oder gegen Korrosion Umgebungen. Die Beschichtung, das Material und die Dichtungskonfiguration sollten entsprechend dem tatsächlichen Betrieb ausgewählt werden Bedingungen.
7. Kann das Ventil für OEM-Anwendungen angepasst werden?
Ja. Zu den OEM-Optionen können Ventilmaterialien, Anschlussstandards, Oberflächenbehandlung, Griffkonfiguration und Logo gehören Kennzeichnung, Verpackung und andere Spezifikationen, vorbehaltlich des erforderlichen Modells und der Bestellmenge.
