2PC-Kugelhähne

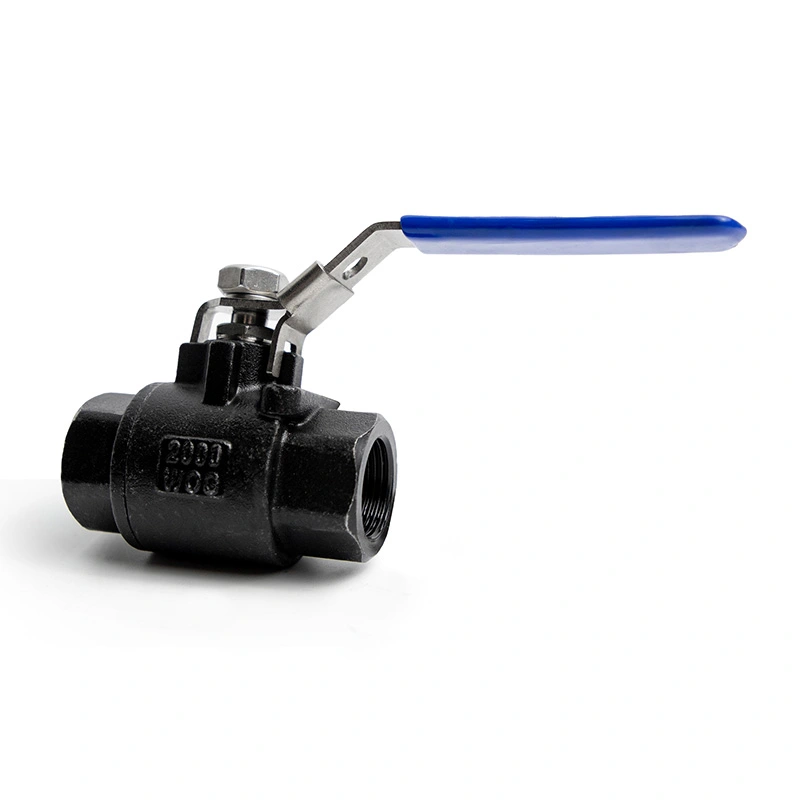

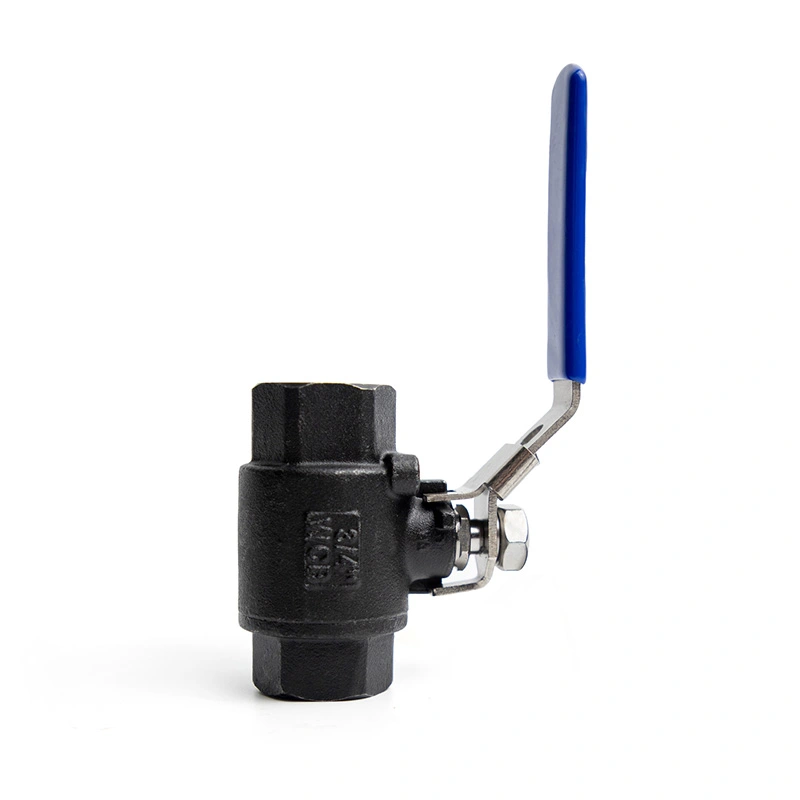

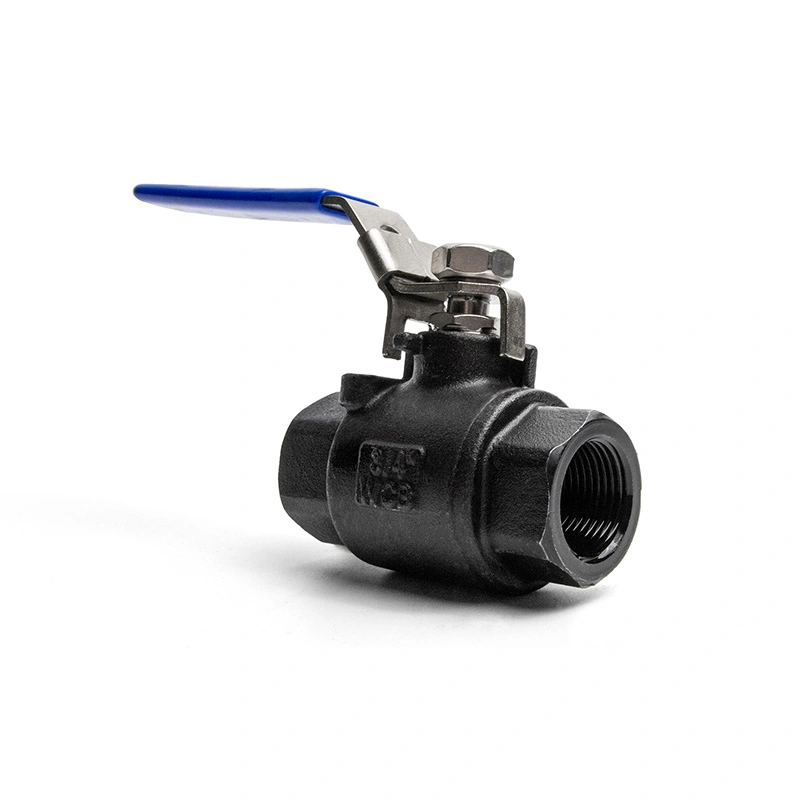

2PC-Kugelhahn aus Kohlenstoffstahl 2000WOG mit Verriegelungsvorrichtung
Shangtai Valve liefert den 2PC-Kugelhahn 2000WOG aus Kohlenstoffstahl mit Verriegelungsvorrichtung für den industriellen Absperrbetrieb bis zu 1975 PSI. Sein zweiteiliges Gehäuse erleichtert den Austausch der Dichtung, während der Verriegelungsgriff dazu beiträgt, eine versehentliche Betätigung zu verhindern. Werkspreise, Großbestellungen, Angebote und OEM-Anforderungen sind basierend auf den Spezifikationen verfügbar.
Der Shangtai 2PC-Kugelhahn aus Kohlenstoffstahl 2000WOG mit Verriegelungsvorrichtung ist für eine zuverlässige Ein-/Aus-Steuerung konzipiert Hochdruck-Industrierohrleitungen. Mit einer Druckkapazität von bis zu 1975 PSI ist dieses Ventil geeignet für anspruchsvolle Wasser-, Öl-, Gas-, Druckluft- und kompatible Industrieflüssigkeitsanwendungen unter stoßfreien Bedingungen.
Die zweiteilige Gehäusestruktur macht das Ventil wartungsfreundlicher als viele einteilige Konstruktionen. Wenn Wartung ist Bei Bedarf kann das Ventil bequemer zerlegt werden, sodass Sitze und Dichtungskomponenten ausgetauscht werden können Verlängern Sie die Lebensdauer und reduzieren Sie die Austauschkosten.
Um eine gleichbleibende Qualität sicherzustellen, durchläuft das Ventil vom Rohling bis zum Gehäuse vier Qualitätskontrollstufen fertiges Produkt:
Rohlingsinspektion – prüft Aussehen, Abmessungen und Materialzustand.
Bearbeitungsinspektion – überprüft Gewinde, Dichtflächen, Bohrungsgenauigkeit und Schlüsselabmessungen.
Montageinspektion – prüft Kugel, Sitze, Schaft, Dichtungsringe, Griff und Verriegelungsvorrichtung.
Endkontrolle – umfasst Druckprüfung, Dichtheitsprüfung, Betriebsprüfung, Kennzeichnung und Verpackungsinspektion.
Dieser strenge Qualitätsprozess trägt dazu bei, die Produktkonsistenz zu verbessern, die Fehlerquote zu reduzieren und zuverlässiger zu liefern Ventile für Industriekunden.
| Hauptabmessungen | 1/4 Zoll - 6 Zoll |
| Druckklasse | CL800 |
| Gewindestandard | NPT, BSP |
| Maximaler Druck | 1975PSI |
| Design- und Herstellungsstandards | ISO17292/API608 |
| Prüfung und Inspektion | API598 |
| Druck-Temperatur-Bewertungen | ASME B16.34 |
| Temperaturbereich | -25℃~150℃ |
| Körpermaterial | Kohlenstoffstahl |
| Ballmaterial | ASTM A182 F304 |
| Stammmaterial | ASTM A182 F304 |
| Sitzmaterial | RPTFE(PTFE+15%fv) |
| Optionen | Weitere Materialien sind auf Anfrage erhältlich. |

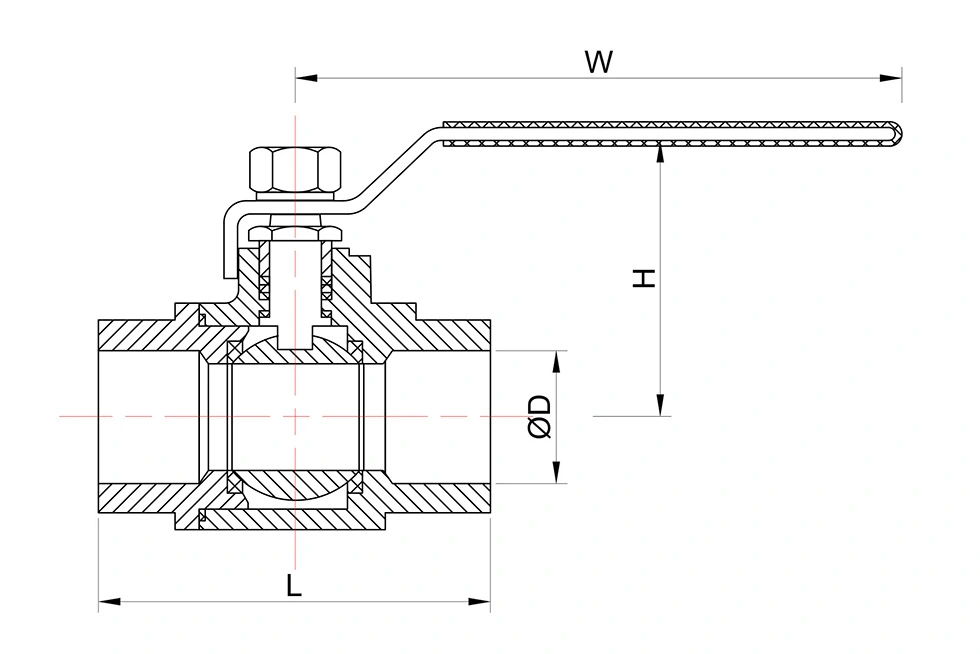

| GRÖSSE | 1/4" | 1/2" | 3/8" | 3/4" | 1" | 1 1/2" | 2" |
| d | 10 | 15 | 10 | 20 | 25 | 38 | 48 |
| L±1,6 | 66 | 75.5 | 66 | 80.5 | 90 | 120.5 | 139 |
| H | 47 | 63.5 | 43 | 67.5 | 77.5 | 87.5 | 109 |
| W | 102 | 114 | 103 | 128 | 140 | 173 | 224 |

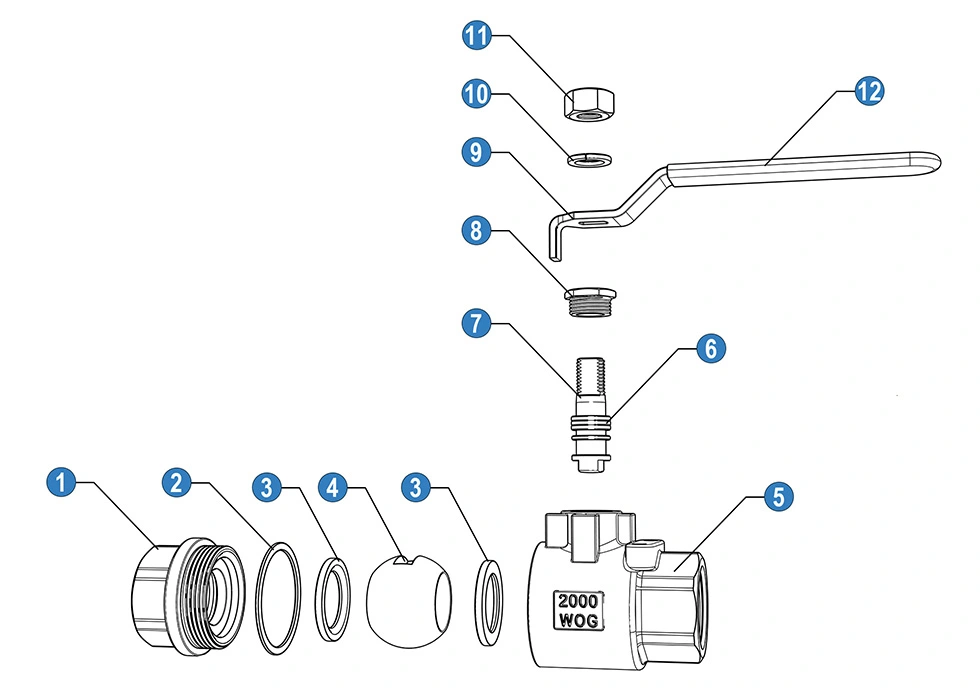

| NEIN | Name | Material | ||
| 1 | KAPPE | Kohlenstoffstahl | ||
| 2 | Dichtung | PTFE | ||
| 3 | Kugelsitz | PTFE | ||
| 4 | Ball | SS201 | SS304 | SS316 |
| 5 | Körper | Kohlenstoffstahl | ||
| 6 | Vorbauverpackung | PTFE | ||
| 7 | Stängel | SS 201 | SS 304 | SS 316 |
| 8 | Drüse | SS 201 | SS 304 | SS 316 |
| 9 | Handhaben | SS | ||
| 10 | Federscheibe | SS201 | ||
| 11 | Nuss | SS201 | ||
| 12 | Griffabdeckung | PVC | ||
*N:Gewindeenden gemäß ANSI B 2.1 NPT
*B: Gewindeenden gemäß BS21 BSP
Funktionsprinzip des Ventils
Ein Kugelhahn steuert den Durchfluss, indem er eine präzisionsgebohrte Kugel im Ventilkörper dreht.
Offene Position
Wenn der Griff parallel zur Rohrleitung steht, ist das Loch durch die Kugel auf das Rohr ausgerichtet. Flüssigkeit dringt durch das Ventil mit geringem Strömungswiderstand.
Geschlossene Position
Wenn der Griff um 90 Grad gedreht wird, blockiert die feste Seite der Kugel den Durchflussweg. Die Sitze drücken gegen die Kugel, um eine dichte Absperrdichtung zu schaffen.
Sperrfunktion
Nach dem Öffnen oder Schließen des Ventils kann die Verriegelung die Griffposition sichern. Das hilft vorzubeugen Fehlbedienung, unbefugter Betrieb oder versehentliche Bewegung aufgrund von Vibrationen.
Zweiteiliges Wartungsdesign
Der zweiteilige Körper ermöglicht im Vergleich zu einem einteiligen Ventil eine einfachere Demontage. Sitze, Dichtungen und zugehörige Dichtungsteile können bei Bedarf überprüft oder ausgetauscht werden, wodurch die Lebensdauer des Ventils verlängert wird.
Hinweis: Kugelhähne sind hauptsächlich für den vollständig geöffneten oder vollständig geschlossenen Betrieb ausgelegt. Eine langfristige Drosselung wird nicht empfohlen weil dadurch die Kugel und die Sitze beschädigt werden könnten.
Anwendbare Branchen und Gründe
| Branche / Anwendung | Warum dieses Ventil geeignet ist |
| Öl- und Gassysteme | Dank der Hochdruckleistung von bis zu 1975 PSI eignet es sich für Öl-, Gas- und Kraftstoffübertragungsleitungen darunter kompatible Bedingungen. Der abschließbare Griff hilft bei der Kontrolle kritischer Isolationspunkte. |
| Druckluft- und Gasleitungen | Bietet schnelle Absperrung durch Vierteldrehung und zuverlässige Abdichtung für Hochdruck-Luft- und Gassysteme. Die Die Sperrvorrichtung verhindert eine unbeabsichtigte Betätigung. |
| Hydraulik- und Schmiersysteme | Das Gehäuse aus Kohlenstoffstahl und das Hochdruckdesign eignen sich für viele ölbasierte Systeme. Der Zweiteiler Die Struktur ermöglicht eine einfachere Wartung und einen einfacheren Dichtungsaustausch. |
| Versorgungsleitungen für Petrochemie und Raffinerien | Geeignet für kompatible Wasser-, Öl- und Gasversorgungsdienste. Die Sperrfunktion unterstützt einen sichereren Betrieb in komplexen Anlagenumgebungen. |
| Industriemaschinen und auf Rahmen montierte Geräte | Kompakte Struktur, schnelle Bedienung und wartungsfreundliches Design machen es praktisch für OEM-Geräte und Tests Bänke, Kompressor-Skids und Prozessmodule. |
| Wasseraufbereitung und Hochdruckwassersysteme | Kann für kompatible Hochdruckwasserleitungen verwendet werden, die eine zuverlässige Absperrung und eine langlebige Konstruktion erfordern sind erforderlich. |
| Kraftwerkshilfssysteme | Geeignet für kompatible Hilfswasser-, Öl- und Gasleitungen, bei denen eine Hochdruckabsperrung erforderlich ist. Temperatur- und Medienverträglichkeit sollten vor der Verwendung bestätigt werden. |
| Bergbau, Bauwesen und Schwermaschinen | Die robuste Konstruktion aus Kohlenstoffstahl und die abschließbare Bedienung sind in rauen Arbeitsumgebungen nützlich Eine unbeabsichtigte Ventilbewegung muss vermieden werden. |
Auswahlhinweis: Kohlenstoffstahl ist stark und kostengünstig, für stark korrosive Medien jedoch nicht die beste Wahl. Für korrosive Chemikalien oder Meeresumgebungen sollten Edelstahl oder spezielle Materialoptionen in Betracht gezogen werden.
