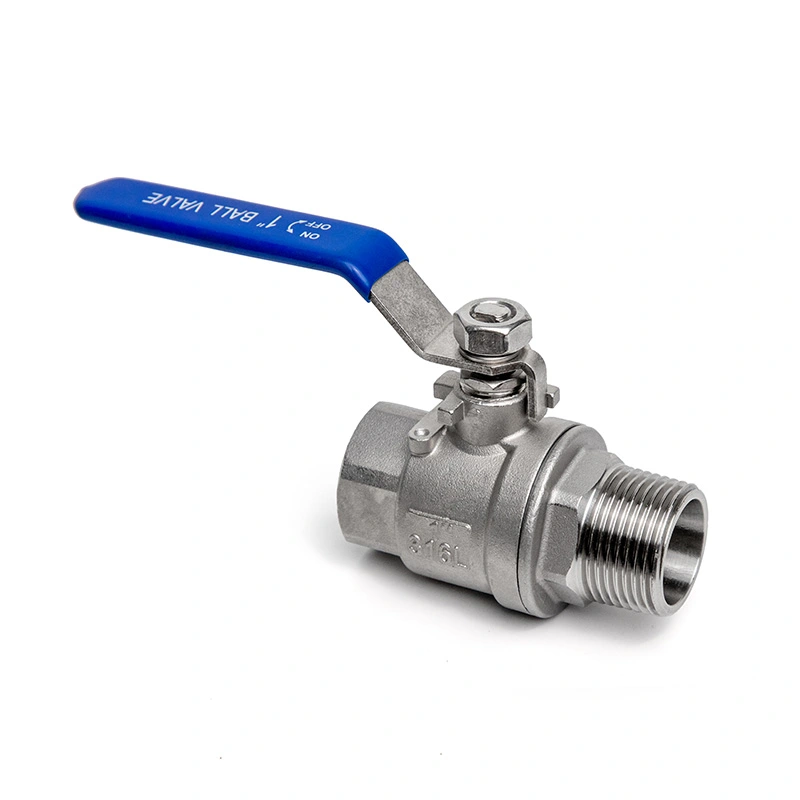

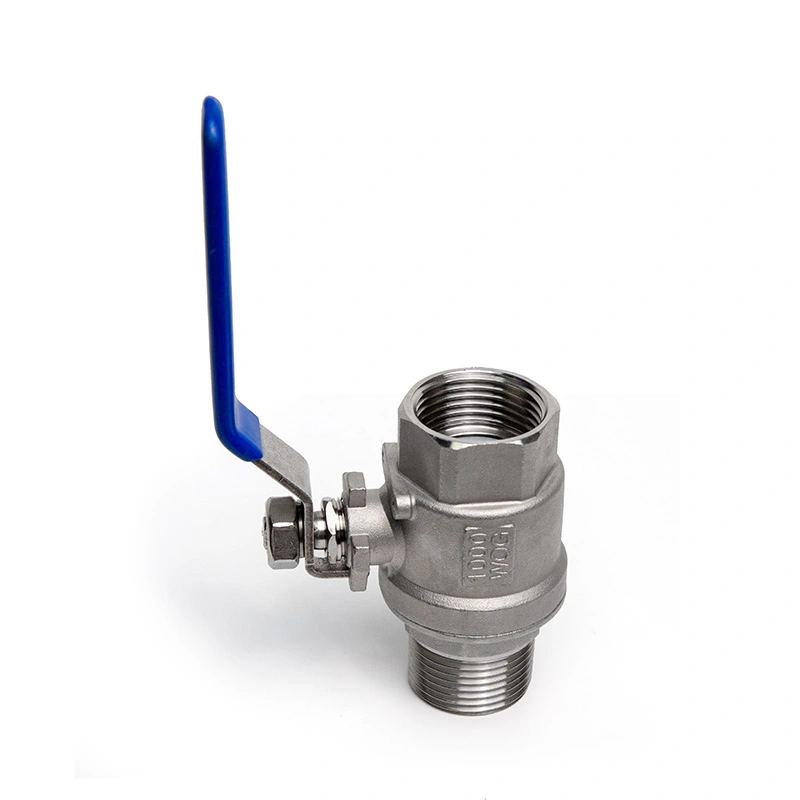

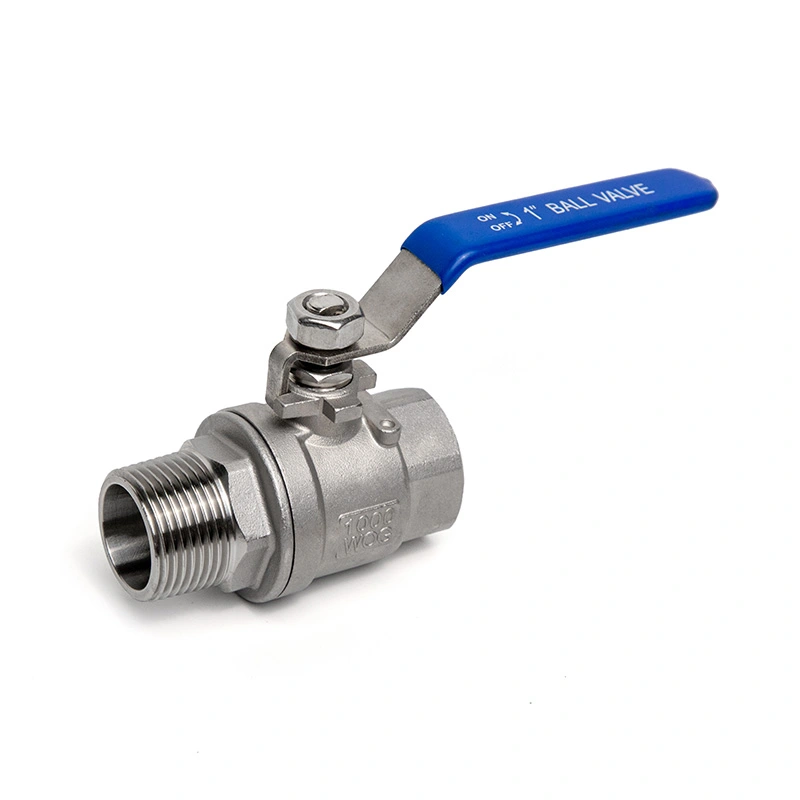

2-teiliger Kugelhahn mit Außen- und Innengewinde

Das 2-teilige Kugelventil von Shangtai mit Außen- und Innengewinde bietet eine effiziente und zuverlässige Ein-/Aus-Durchflussregelung für verschiedene Anwendungen Rohrleitungssysteme. Es ist mit einem vielseitigen Außengewinde ausgestattet, das eine einfache Installation ermöglicht und einen reibungslosen Betrieb gewährleistet sichere, auslaufsichere Verbindung. Dieses auf Langlebigkeit ausgelegte Ventil lässt sich hervorragend an verschiedene industrielle, kommerzielle und Flüssigkeitshandhabungsanwendungen.

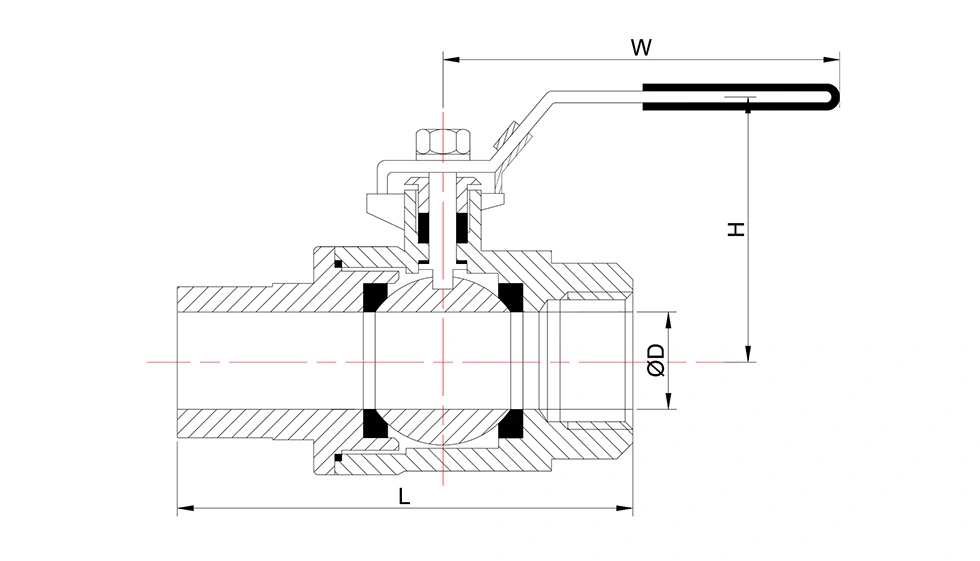

Hauptabmessungen

· N: Gewindeenden gemäß ANSI B 2.1 NPT
· B: Gewindeenden gemäß BS21 BSP

Allgemeine Abmessungen:

Warum sollten Sie sich für uns entscheiden?

Direkte Quellenfabrik

Als Originalhersteller verzichtet Shangtai auf Zwischenhändler. Wir bieten wettbewerbsfähige Preise, direkte Kommunikation und zuverlässige Lieferzeiten für unsere globalen Kunden.

Anpassbare Konfigurationen

Wir verstehen, dass unterschiedliche Arbeitsbedingungen spezifische Lösungen erfordern. Auswählbare Komponenten bieten wir maßgeschneidert an Passt sich genau Ihren Temperatur- und Druckanforderungen an und gewährleistet so eine optimale Leistung für Ihr Projekt.

Zertifizierte Qualitätskontrolle

Qualität ist unsere Priorität. Unsere Produkte werden unter strengen Qualitätsmanagementsystemen hergestellt und sind stolz auf ISO9001 und CE-Zertifizierungen zur Gewährleistung eines sicheren und stabilen Betriebs.

Verifizierte Materialberichte

Transparenz und Zuverlässigkeit sind bei Shangtai Standard. Für unsere Ventile stellen wir umfassende Materialprüfberichte zur Verfügung, Gewährleistung der Echtheit und Haltbarkeit der in Ihrer Pipeline verwendeten Metalle.

Typische Anwendungen

Wassersysteme:Manuelle Isolierung kompatibler Wasserleitungen, Geräteanschlüsse und Versorgungsleitungen.

Luft- und Gasleitungen:Ein/Aus-Steuerung in kompatiblen Druckluft- und Gasleitungen innerhalb der angegebenen Druck- und Temperaturgrenzen.

Öl und Prozessflüssigkeiten:Wird für kompatible Öle und Industrieflüssigkeiten verwendet, bei denen Gewindeanschlüsse vorgeschrieben sind.

Industrieausrüstung:Geeignet für Geräteanschlüsse und kompakte Rohrleitungsbaugruppen mit NPT- oder BSP-Gewinden.

Wartung und Austausch:Die Stecker-zu-Buchse-Verbindungsanordnung kann nützlich sein, wenn eine Rohrleitung auf beiden Seiten des Ventils unterschiedliche Gewindeverbindungskonfigurationen aufweist.

Auswahl und Installation

Bestätigen Sie vor der Bestellung die Nenngröße, den NPT- oder BSP-Gewindetyp, den Druck, die Temperatur, das Arbeitsmedium und die erforderliche Materialkonfiguration. Auch die Anordnung der Außen- und Innengewinde sollte zu den angeschlossenen Rohren oder Fittings passen.

Überprüfen Sie vor der Installation die Gewindeenden und entfernen Sie eventuelle Verunreinigungen von den Anschlussflächen. Verwenden Sie die angegebene Gewindedichtungsmethode und vermeiden Sie übermäßige Anzugskräfte, die die Gewindeverbindung oder das Ventilgehäuse beschädigen könnten.

Betätigen Sie den Griff nach der Installation vollständig um eine Vierteldrehung und prüfen Sie bei der Inbetriebnahme die Gewindeverbindungen auf Undichtigkeiten. Vor Wartungs- oder Demontagearbeiten sollte die Rohrleitung drucklos gemacht werden.

Qualität und Dokumentation

Shangtai führt für seine Ventilprodukte die Bearbeitung, Montage, Prüfung und Endkontrolle durch. Die Produktionskontrolle kann eingehende Materialien, Bearbeitungsabmessungen, Montagezustand, Druckprüfung und fertige Ventilkontrolle umfassen.

Für die entsprechenden Konfigurationen ist eine ISO 9001- und CE-Dokumentation verfügbar. Materialprüfberichte und andere Prüfdokumente können bei entsprechender Auftragserteilung vorgelegt werden.

FAQ

F1: Was ist der Zweck eines 2-teiligen Kugelhahns mit Außen- und Innengewinde?

Durch die Stecker-zu-Buchse-Konfiguration kann das Ventil direkt zwischen verschiedenen Gewindekomponenten angeschlossen werden. Dies kann nützlich sein, wenn eine Seite der Rohrleitung oder des Fittings ein Innengewinde hat und die andere Seite einen Außengewindeanschluss erfordert.

F2: Kann das Ventil sowohl mit NPT- als auch mit BSP-Gewinde geliefert werden?

Ja. Zu den aufgeführten Gewindeoptionen gehören NPT und BSP. Der erforderliche Gewindestandard und die erforderliche Gewindegröße sollten vor der Produktion bestätigt werden, da NPT- und BSP-Gewinde nicht austauschbar sind.

F3: Welche Materialien werden für dieses Ventil verwendet?

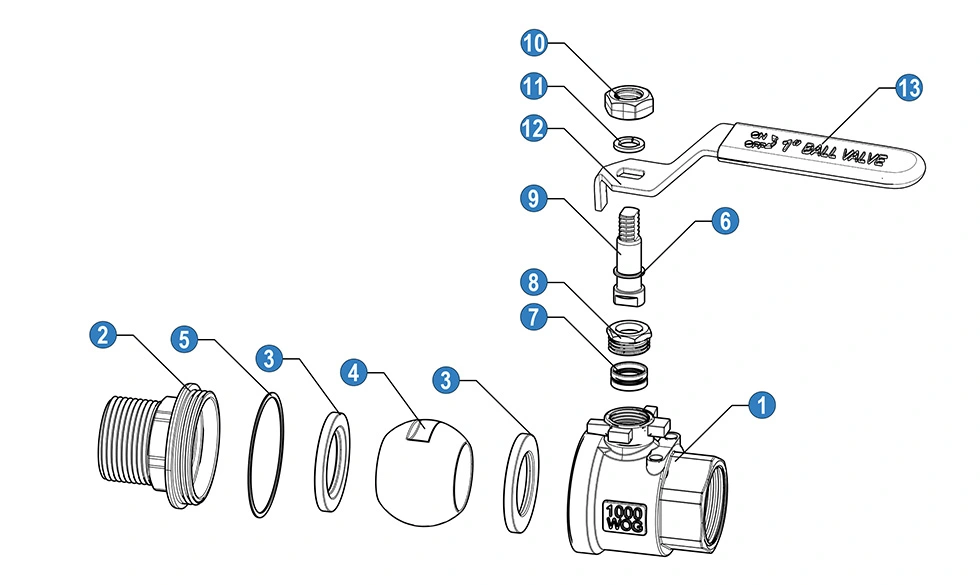

Die Hauptkonfiguration verwendet CF8M-Edelstahl für das Gehäuse, F316 für Kugel und Schaft und RPTFE für den Sitz. In der Komponententabelle sind auch SS 304- und SS 316-Optionen für ausgewählte Teile aufgeführt.

F4: Welche Flüssigkeiten kann dieser Kugelhahn mit Gewinde verarbeiten?

Es kann mit kompatiblem Wasser, Luft, Gas, Öl und anderen Industrieflüssigkeiten innerhalb der angegebenen Druck-, Temperatur- und Materialgrenzen verwendet werden. Bevor das Ventil für ein bestimmtes Medium ausgewählt wird, sollte die chemische Verträglichkeit überprüft werden.

F5: Wie soll die Gewindeverbindung installiert werden?

Bestätigen Sie vor der Installation den Gewindetyp und die Gewindegröße, reinigen Sie die Gegengewinde und wenden Sie die angegebene Dichtungsmethode an. Ziehen Sie die Verbindung gemäß dem geltenden Installationsverfahren fest, ohne übermäßige Kraft auf das Ventilgehäuse auszuüben.

F6: Welche Informationen sind für ein Angebot erforderlich?

Geben Sie die Ventilgröße, den NPT- oder BSP-Gewindetyp, die Menge, das Arbeitsmedium, den Betriebsdruck, die Temperatur, die Materialanforderungen und alle anwendbaren Zeichnungen oder Projektspezifikationen an. Mithilfe dieser Informationen kann die Ventilkonfiguration vor der Angebotserstellung bestätigt werden.
