Wie kann ein Dreiwege-Kugelhahn mit L-Anschluss die Durchflusskontrolle in industriellen Rohrleitungssystemen verbessern?

Shangtaibietet eineDreiwege-Kugelhahn mit L-AnschlussEntwickelt für die zuverlässige Durchflussumschaltung in industriellen Rohrleitungssystemen. Mit einem dreiteiligen Gehäuse, verlängerten Schweißenden und Edelstahlkonstruktionsoptionen hilft dieses Ventil Ingenieuren dabei, die Flüssigkeitsführung zu verwalten, Rohrleitungsanordnungen zu vereinfachen und Wartungsarbeiten unter anspruchsvollen Betriebsbedingungen zu planen.

Ein Dreiwege-Kugelhahn mit L-Anschluss-Konfiguration dient zur Umleitung von Flüssigkeiten zwischen zwei verbundenen Rohrleitungszweigen. Seine speziell bearbeitete Kugel erzeugt einen L-förmigen Durchgang, der sich beim Drehen des Griffs an ausgewählten Anschlüssen ausrichtet. Im Gegensatz zu einem T-Port-Design, das je nach Konfiguration mehrere Ports gleichzeitig verbinden kann, wird ein L-Port-Ventil hauptsächlich zur Flussumleitung und Quellenauswahl verwendet. Bei der Auswahl des richtigen Ventils müssen die Ausrichtung des Anschlusses, die Gehäusematerialien, die Sitzkompatibilität, die Druck-Temperatur-Werte und die Anschlussnormen beachtet werden. Dieser Leitfaden erläutert das Funktionsprinzip, die wichtigsten Vorteile, industrielle Anwendungen und Kaufüberlegungen von Dreiwege-Kugelhähnen mit L-Anschluss und hilft Ingenieuren, Wartungsteams und industriellen Einkäufern, fundierte Entscheidungen zu treffen.

Inhaltsverzeichnis

• Was ist ein Dreiwege-Kugelhahn mit L-Anschluss?
• Wie funktioniert ein Dreiwege-Kugelhahn mit L-Anschluss?
• L-Port vs. T-Port: Was ist der Unterschied?
• Was sind die Hauptvorteile?
• Wo werden L-Port-Kugelhähne eingesetzt?
• So wählen Sie das richtige Ventil aus
• Zu überprüfende technische Spezifikationen
• Installations- und Wartungsempfehlungen
• Häufig gestellte Fragen
• Fazit: Die richtige Entscheidung zur Flusskontrolle treffen

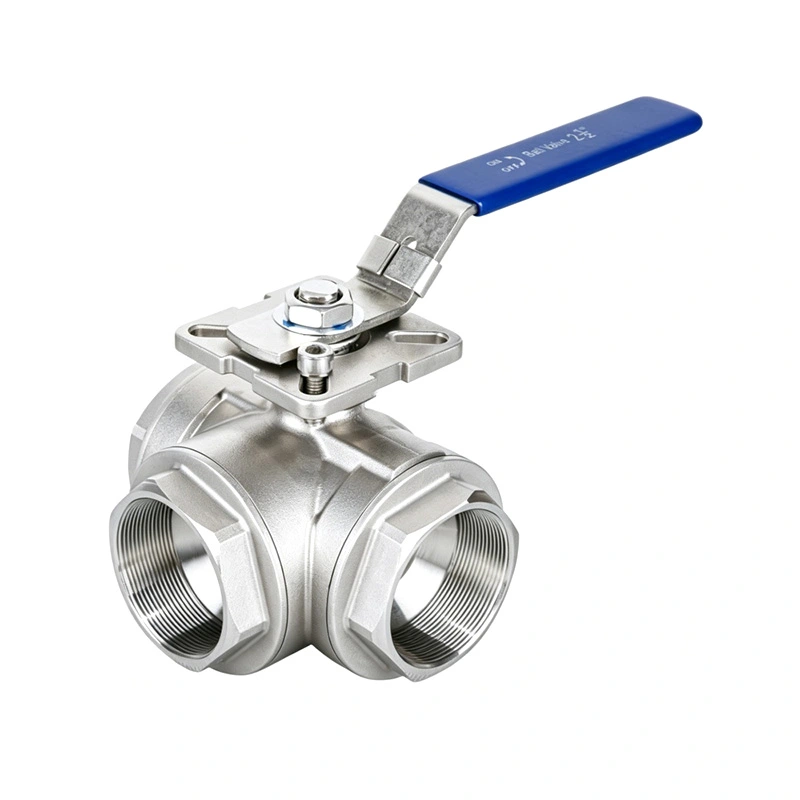

Was ist ein Dreiwege-Kugelhahn mit L-Anschluss?

Ein Dreiwege-Kugelhahn ist ein mechanisches Durchflussregelgerät mit drei Anschlüssen und einer rotierenden Kugel im Inneren seines Gehäuses. Der interne Durchgang bestimmt, welche Anschlüsse kommunizieren, wenn das Ventil betätigt wird. In einer L-Port-Konfiguration ähnelt der Durchgang dem Buchstaben L, sodass das Ventil Flüssigkeit zwischen ausgewählten Anschlüssen leiten kann.

Beispielsweise kann eine Rohrleitung einen gemeinsamen Anschluss und zwei alternative Auslässe haben. Das Ventil kann einströmende Flüssigkeit je nach internem Durchgang und Griffposition zum ersten Auslass leiten oder zum zweiten Auslass umschalten. Der ungenutzte Zweig wird in der vorgesehenen Betriebsposition isoliert, wenn die Konstruktion des Ventils diese Anordnung unterstützt.

Das Produkt von Shangtai kombiniert dieses Strömungsführungsprinzip mit einem dreiteiligen Körper und verlängerten Stumpfschweißenden. Die zusätzliche Schweißnahtlänge bietet Arbeitsraum für die Rohrleitungsinstallation und kann bei isolierten oder erdverlegten Rohrleitungsanordnungen nützlich sein, bei denen das spezifizierte Design zusätzlichen Freiraum erfordert.

Zu den allgemeinen Überlegungen zum Bau gehören:

• Ventilkörper:Je nach Anwendung werden Edelstahl oder andere spezifizierte Materialien ausgewählt.
• Kugel und Stiel:Komponenten, die für die Strömungslenkung und die Übertragung des Betriebsdrehmoments verantwortlich sind.
• Sitze und Dichtungen:Teile, die die Dichtungsleistung unter den angegebenen Betriebsbedingungen unterstützen.
• Verbindungen:Stumpfschweiß-, Gewinde- oder andere Konfigurationen, je nach ausgewähltem Modell.
• Betätigungsmechanismus:Ein manueller Griff oder ein kompatibler Aktuator, sofern verfügbar.

Die endgültige Konfiguration sollte immer anhand der vom Hersteller genehmigten Zeichnungen und technischen Dokumentation überprüft werden.

Wie funktioniert ein Dreiwege-Kugelhahn mit L-Anschluss?

Das Ventil funktioniert durch die Drehung einer speziell gebohrten Kugel im Ventilkörper. Wenn der Kugeldurchgang mit zwei ausgewählten Anschlüssen ausgerichtet ist, kann Flüssigkeit zwischen diesen Anschlüssen fließen. Durch Ändern der Ausrichtung der Kugel ändert sich der verfügbare Strömungsweg.

In einer typischen Umleitungsanordnung umfasst der Betriebsablauf die folgenden Bedingungen:

1. Erste Durchflussposition:Der gemeinsame Anschluss ist mit einem ausgewählten Zweig verbunden, sodass die Flüssigkeit dem ersten Weg folgen kann.
2. Umschaltvorgang:Der Bediener dreht den Griff gemäß der Bedienungsanleitung des Herstellers.
3. Zweite Durchflussposition:Der interne Durchgang richtet sich nach dem alternativen Zweig aus und leitet die Flüssigkeit um.
4. Isolationsposition, falls vorgesehen:Bestimmte L-Port-Konfigurationen bieten eine Position, die alle drei Ports blockiert. Diese Fähigkeit muss für das jeweilige Ventil überprüft werden.

Anschlussnummerierung, Griffausrichtung, Drehwinkel und verfügbare Stopppositionen variieren je nach Ausführung. Daher sollten Bediener niemals davon ausgehen, dass eine bestimmte Griffrichtung immer dem gleichen Durchflussweg entspricht.

Überprüfen Sie vor der Inbetriebnahme das Durchflussdiagramm des Ventils und bestätigen Sie die vorgesehenen Anschlüsse in jeder zulässigen Betriebsstellung. Dies ist besonders wichtig in automatisierten Systemen, in denen eine falsche Aktuatorsequenz die Produktion unterbrechen oder Flüssigkeit an einen unbeabsichtigten Zielort leiten kann.

L-Port vs. T-Port: Was ist der Unterschied?

Obwohl beide Designs drei Anschlüsse verwenden, dienen ihre internen Kugelkanäle unterschiedlichen Zwecken. Die Wahl zwischen ihnen hängt in erster Linie davon ab, ob das System den Fluss zwischen Zweigen umschalten oder mehrere Wege zum Mischen und Verteilen verbinden muss.

Die Tabelle beschreibt allgemeine Konstruktionsprinzipien und garantiert nicht die Betriebssequenz jedes Ventils. Hersteller können unterschiedliche Kugelanordnungen, Sitzkonfigurationen und Anschlagpositionen anbieten.

Für Anwendungen, bei denen zwei Flüssigkeitsquellen getrennt bleiben müssen, kann ein L-Anschluss-Design geeignet sein, wenn das genehmigte Flussdiagramm die erforderliche Isolierung bestätigt. Wenn eine gleichzeitige Kommunikation zwischen mehreren Ports erforderlich ist, ist ein T-Port-Design möglicherweise besser geeignet.

Weitere Hintergrundinformationen finden Sie in den Produktinformationen des Herstellers für Dreiwege-Kugelhähne mit L-Anschluss, bevor Sie eine endgültige Auswahl treffen.

Was sind die Hauptvorteile?

1. Flexible Flussführung

Mit einem L-Anschlussventil können Bediener zwischen bestimmten Rohrleitungszweigen wechseln, ohne an jedem Wechselpunkt separate Ventile installieren zu müssen. Dies kann die Anordnung der für den Flüssigkeitstransfer verwendeten Geräte, die Quellenauswahl und die Prozessführung vereinfachen.

2. Platzsparendes Pipeline-Design

Durch die Kombination mehrerer Durchflussanschlüsse in einem Ventilkörper kann die Anzahl der erforderlichen Einzelkomponenten bei geeigneten Installationen reduziert werden. Weniger Komponenten bedeuten möglicherweise auch weniger Verbindungspunkte, die einer Inspektion bedürfen, obwohl das Gesamtsystemdesign die tatsächlichen Einsparungen bestimmt.

3. Materialoptionen für Edelstahl

Die Edelstahlkonstruktion kann in kompatiblen Industrieumgebungen eine nützliche Korrosionsbeständigkeit bieten. Die geeignete Qualität hängt vom Prozessmedium, der Chloridkonzentration, den Reinigungschemikalien, der Temperatur und anderen Betriebsbedingungen ab. Die Materialauswahl sollte auf geprüfter Kompatibilität basieren und nicht auf der Annahme, dass alle rostfreien Stähle die gleiche Leistung erbringen.

4. Wartungszugang durch dreiteilige Konstruktion

Ein dreiteiliges Gehäuse kann die interne Inspektion und Wartung komfortabler machen, da das Ventil gemäß den Herstelleranweisungen zerlegt werden kann. Nachdem die Rohrleitung isoliert, drucklos gemacht, entleert und sicher gemacht wurde, kann qualifiziertes Wartungspersonal wartungsfähige Komponenten prüfen und bei Bedarf kompatible Sitze oder Dichtungen austauschen.

5. Erweiterte Stumpfschweißenden für bestimmte Installationen

Verlängerte Stumpfschweißenden können beim Rohrleitungsschweißen zusätzlichen Freiraum schaffen, insbesondere bei Anordnungen mit Isolierung oder erdverlegten Rohrleitungen. Eine korrekte Installation bleibt von entscheidender Bedeutung: Schweißverfahren müssen den Wärmeeintrag kontrollieren, um eine Beschädigung von Sitzen, Dichtungen oder anderen temperaturempfindlichen internen Komponenten zu vermeiden.

Wo werden L-Port-Kugelhähne eingesetzt?

Die Fähigkeit, den Fluss umzuleiten, macht diese Ventilkonfiguration in mehreren Industriebereichen nützlich. Ihre Eignung hängt vom Prozessmedium, Druck, Temperatur, Anschlussanordnung und der erforderlichen Absperrleistung ab.

• Petrochemische Verarbeitung:Umschalten kompatibler Prozessströme zwischen bestimmten Pipelinezweigen.
• Öl- und Gassysteme:Auswahl alternativer Strömungswege in Anwendungen, bei denen die Druckstufe und die Materialkompatibilität des Ventils angemessen sind.
• Wärmeenergiesysteme:Umleitung kompatibler Flüssigkeiten zwischen Prozesskreisläufen oder Geräteanschlüssen.
• Wasseraufbereitung:Umschalten des Wasserflusses zwischen ausgewählten Aufbereitungslinien oder Systemzweigen.
• Industrieausrüstung:Ändern des Flüssigkeitsversorgungswegs zur Unterstützung verschiedener Betriebsmodi oder Wartungsvereinbarungen.

Beispielsweise kann eine Wasseraufbereitungsanlage ein L-Anschlussventil verwenden, um zwischen zwei festgelegten Durchflusswegen zu wählen. Während des Systemdesigns sollten Ingenieure die Anschlussbelegung, den beabsichtigten Isolationszustand und die Folgen einer Änderung des Strömungswegs überprüfen, bevor sie das Ventil in Betrieb nehmen.

Nicht jeder Dreiwege-Kugelhahn ist für jede Flüssigkeit oder Betriebsbedingung geeignet. Abrasive Partikel, viskose Medien, korrosive Chemikalien, hoher Differenzdruck und erhöhte Temperaturen können die Lebensdauer des Sitzes und die Dichtungsleistung beeinträchtigen. Das Ventil muss für den tatsächlichen Einsatz ausgewählt werden und nicht nur für den Branchennamen.

So wählen Sie das richtige Ventil aus

Beim Kauf eines Dreiwege-Kugelhahns geht es um mehr als nur die Anpassung des Rohrnenndurchmessers. Ein zuverlässiger Auswahlprozess sollte mit der erforderlichen Durchflussfunktion beginnen und sich über Materialkompatibilität, mechanische Nennwerte, Installationsabmessungen und Wartungsanforderungen erstrecken.

1. Definieren Sie das erforderliche Flussmuster

Identifizieren Sie den gemeinsamen Anschluss, die alternativen Abzweigungen und jede erforderliche Betriebsposition. Besorgen Sie sich ein Flussdiagramm des Herstellers, um zu überprüfen, welche Ports angeschlossen und welche an jeder Position isoliert sind.

2. Bestätigen Sie die Druck- und Temperaturanforderungen

Überprüfen Sie den Nennbetriebsdruck bei der tatsächlichen Betriebstemperatur. Die Druckwerte können sich je nach Temperatur und Materialauswahl ändern, daher sollte ein maximaler Druckwert niemals unabhängig von den angegebenen Bedingungen berücksichtigt werden.

3. Wählen Sie kompatible Gehäuse- und Dichtungsmaterialien aus

Vergleichen Sie das Prozessmedium mit den vorgeschlagenen Gehäuse-, Kugel-, Spindel-, Sitz- und Dichtungsmaterialien. PTFE-basierte Sitze und verstärkte PTFE-Varianten weisen unterschiedliche mechanische und thermische Eigenschaften auf. Die chemische Kompatibilität und der zulässige Betriebsbereich des Herstellers sollten für jede Anwendung bestätigt werden.

4. Überprüfen Sie den Verbindungsstandard

Überprüfen Sie den angegebenen Verbindungstyp, die Abmessungen und die anwendbare Norm. Überprüfen Sie bei Stumpfschweißinstallationen die Endvorbereitung und die Maßzeichnungen. Gewinde- und Schweißverbindungen sind ohne eine entsprechend konstruierte Rohrleitungsanordnung nicht austauschbar.

5. Entscheiden Sie sich für den manuellen oder automatisierten Betrieb

Für gelegentliche Routenänderungen kann ein manueller Griff ausreichend sein. Wenn häufiges Schalten oder eine Fernsteuerung erforderlich ist, erkundigen Sie sich, ob ein kompatibler pneumatischer oder elektrischer Antrieb verfügbar ist. Bestätigen Sie das Betriebsdrehmoment, den erforderlichen Hub, die Positionsrückmeldung und die gewünschte Reaktion bei Strom- oder Luftversorgungsausfall.

6. Bewerten Sie den Inspektions- und Dokumentationsbedarf

Klären Sie für kritische Dienstleistungen die Materialidentifizierung, die Drucktestdokumentation, die Maßprüfung, die Rückverfolgbarkeit und alle projektspezifischen Abnahmeanforderungen. Mithilfe dieser Aufzeichnungen können Einkaufsteams und Ingenieure überprüfen, ob das gelieferte Ventil der genehmigten Spezifikation entspricht.

Zu überprüfende technische Spezifikationen

Die veröffentlichten Produktinformationen von Shangtai bieten einen nützlichen Ausgangspunkt für die Bewertung eines Dreiwege-Kugelhahns mit L-Anschluss, dreiteiligem Gehäuse und verlängerten Schweißenden. Die unten aufgeführten Werte beschreiben die referenzierte Produktkonfiguration und sollten vor dem Kauf anhand des Angebots und des aktuell genehmigten Datenblatts bestätigt werden.

Bei diesen Zahlen handelt es sich nicht um universelle Nennwerte für alle L-Anschlussventile. Auf der Produktseite werden auch alternative Materialien und Dichtungskonfigurationen besprochen. Käufer sollten für ihre Bestellung die neueste technische Zeichnung und eine schriftliche Bestätigung des Druck-Temperatur-Bereichs, der Anschlussdetails und der Materialzusammensetzung anfordern.

Installations- und Wartungsempfehlungen

Eine korrekte Installation und geplante Wartung tragen dazu bei, die Ventilleistung zu erhalten und vermeidbare Ausfallzeiten zu reduzieren. Die folgenden Vorgehensweisen sind für Engineering-, Inbetriebnahme- und Wartungsteams nützlich.

• Vor der Installation prüfen:Überprüfen Sie das Ventilgehäuse, die Anschweißenden, den Betätigungsmechanismus und die Schutzverpackung auf Beschädigungen oder Verunreinigungen.
• Überprüfen Sie die Fließrichtung:Vergleichen Sie die tatsächliche Anschlussanordnung mit dem genehmigten Rohrleitungsplan, bevor Sie das Ventil anschließen.
• Verwenden Sie geeignete Schweißverfahren:Befolgen Sie bei Stumpfschweißkonstruktionen qualifizierte Verfahren und kontrollieren Sie die Wärmezufuhr gemäß den Anweisungen des Herstellers.
• Testen Sie den Funktionsablauf:Wo sicher und angemessen, überprüfen Sie die Griffpositionen und die Flusswegangaben, bevor Sie das Prozessmedium einführen.
• Verhindern Sie unsichere Wartung:Isolieren Sie das Ventil, entlasten Sie den Druck, lassen Sie gefährliche Inhalte ab und befolgen Sie vor der Demontage die Absperr- und Sicherheitsvorschriften des Standorts.
• Sitze und Dichtungen prüfen:Überprüfen Sie das Gerät in für den Service geeigneten Abständen auf Verschleiß, chemische Schäden, Undichtigkeiten und Betriebsschwierigkeiten.
• Führen Sie technische Aufzeichnungen:Dokumentieren Sie Inspektionen, Austauscharbeiten, Testergebnisse und alle Änderungen der Betriebsbedingungen.

Kugelhähne sind im Allgemeinen für den Ein-Aus-Betrieb und die Durchflussführung vorgesehen, nicht für die kontinuierliche Drosselung, es sei denn, der Hersteller genehmigt diese Funktion ausdrücklich. Der Betrieb eines Ventils in einer ungeeigneten teilweise geöffneten Position kann unter bestimmten Bedingungen zu Turbulenzen, Erosion oder Sitzschäden führen.

Häufig gestellte Fragen

1. Was ist die Hauptfunktion eines Dreiwege-Kugelhahns mit L-Anschluss?

Seine Hauptfunktion besteht darin, Flüssigkeit zwischen ausgewählten Rohrleitungszweigen umzuleiten. Der L-förmige Durchgang im Inneren der Kugel verbindet entsprechend der Ausrichtung des Ventils bestimmte Anschlüsse. Zur Bestätigung des genauen Betriebsablaufs und der Isolationsfähigkeit sollte das genehmigte Flussdiagramm zu Rate gezogen werden.

2. Was ist der Unterschied zwischen einem L-Anschluss- und einem T-Anschluss-Kugelhahn?

Ein L-Port-Design wird hauptsächlich zur Durchflussumschaltung oder -umleitung zwischen ausgewählten Ports verwendet. Ein T-Port-Design bietet zusätzliche Verbindungsmuster und ermöglicht möglicherweise die gleichzeitige Kommunikation aller drei Ports. Die richtige Option hängt von der erforderlichen Prozessfunktion und der Portkonfiguration des Herstellers ab.

3. Kann ein Dreiwege-Kugelhahn mit L-Anschluss den Durchfluss vollständig unterbrechen?

Einige L-Port-Designs verfügen über eine Position, in der alle Ports geschlossen sind, während andere andere Betriebsanordnungen haben. Die vollständige Isolierung muss anhand des Durchflussdiagramms und der Dichtungsspezifikationen des jeweiligen Ventils bestätigt werden. Wenn die Isolierung sicherheitskritisch ist, überprüfen Sie die erforderliche Leckageleistung und ob zusätzliche Isolierungsausrüstung erforderlich ist.

4. Welche Materialien eignen sich für einen L-Anschluss-Kugelhahn?

Die Materialauswahl hängt von der Flüssigkeit, der Korrosionseinwirkung, dem Druck, der Temperatur und den Reinigungsanforderungen ab. Edelstahlsorten wie 304 oder 316 können für viele Anwendungen geeignet sein, während PTFE-basierte oder verstärkte Sitze für bestimmte Anwendungen geeignet sein können. Die gesamte medienberührte Materialkombination ist auf Verträglichkeit zu prüfen.

5. Welche Informationen werden für die Angebotsanfrage benötigt?

Geben Sie die Ventilnenngröße, die erforderliche Anschlussanordnung, den Verbindungstyp, die Druck- und Temperaturbedingungen, das Prozessmedium, die bevorzugten Materialien, die Menge und die Betriebsmethode an. Rohrleitungszeichnungen, die erforderliche Flussfolge und projektspezifische Inspektionsanforderungen können dem Lieferanten dabei helfen, eine geeignete Konfiguration zu bestätigen.

6. Warum ein dreiteiliges Ventil mit verlängerten Anschweißenden in Betracht ziehen?

Eine dreiteilige Konstruktion kann den Zugang zu wartungsfähigen internen Komponenten vereinfachen, vorbehaltlich der Wartungsverfahren des Herstellers. Verlängerte Stumpfschweißenden bieten zusätzlichen Freiraum zum Schweißen und eignen sich möglicherweise für bestimmte isolierte oder erdverlegte Rohrleitungsanordnungen. Die Abmessungen und die Installationsmethode sollten vor der Bestellung überprüft werden.

Fazit: Die richtige Entscheidung zur Flusskontrolle treffen

Ein Dreiwege-Kugelhahn mit L-Anschluss kann eine praktische Lösung für den Flüssigkeitswechsel zwischen bestimmten Rohrleitungszweigen sein. Seine Wirksamkeit hängt von der Auswahl der richtigen Anschlussanordnung, der Überprüfung von Druck- und Temperaturgrenzen, der Auswahl kompatibler Materialien und der Sicherstellung ab, dass die Betriebspositionen des Ventils den Prozessanforderungen entsprechen. Konstruktionsdetails wie ein dreiteiliger Körper und verlängerte Schweißenden können auch Einfluss auf die Installationsplanung und die langfristige Wartung haben.

Shangtai bietet Produktinformationen und Konfigurationsoptionen zur Unterstützung der Auswahl von Industrieventilen. Wenn Sie L-Anschluss-Designs vergleichen, ein neues Rohrleitungssystem planen oder ein vorhandenes Ventil ersetzen, lesen Sie die Spezifikationen des Dreiwege-Kugelhahns mit L-Anschluss und bereiten Sie Ihre Betriebsanforderungen vor, bevor Sie eine Bestellung aufgeben. Kontaktieren Sie unser Team, um Ihre Anwendung zu besprechen, technische Details zu bestätigen und ein passendes Angebot anzufordern. BitteKontaktieren Sie unsEntdecken Sie noch heute Ventillösungen, die auf Ihre industriellen Anforderungen an die Durchflussregelung zugeschnitten sind.
