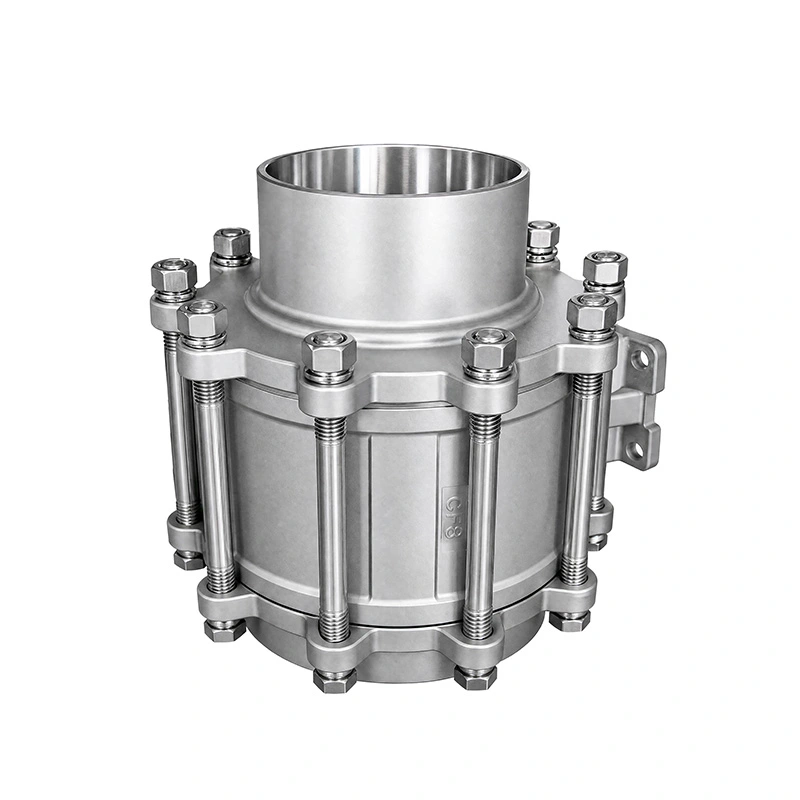

3-teiliges, stumpfgeschweißtes Edelstahl-Kugelventil mit verlängertem Schaft

Der verlängerte 3PC-Kugelhahnschaft aus Edelstahl mit stumpfgeschweißten Enden verfügt über stumpfgeschweißte Enden für eine dauerhafte Rohrleitungsverbindung und einen verlängerten Schaft für Anwendungen, bei denen der Betriebspunkt des Ventils vom Rohr entfernt positioniert werden muss. Das dreiteilige Gehäuse ermöglicht den Zugriff auf interne Komponenten für Wartungszwecke, während die ISO 5211-Montageplatte die direkte Installation von pneumatischen oder elektrischen Stellantrieben unterstützt.

Hauptabmessungen

Produktmerkmale

1. Stumpfgeschweißte Rohrleitungsverbindung

Das Ventil verwendet stumpfgeschweißte Enden, die gemäß ASME B16.25 hergestellt werden. Das direkte Einschweißen des Ventils in die Rohrleitung sorgt für eine feste Verbindung ohne Gewinde- oder Flanschverbindungen, wodurch diese Konfiguration für dauerhafte industrielle Rohrleitungsinstallationen geeignet ist.

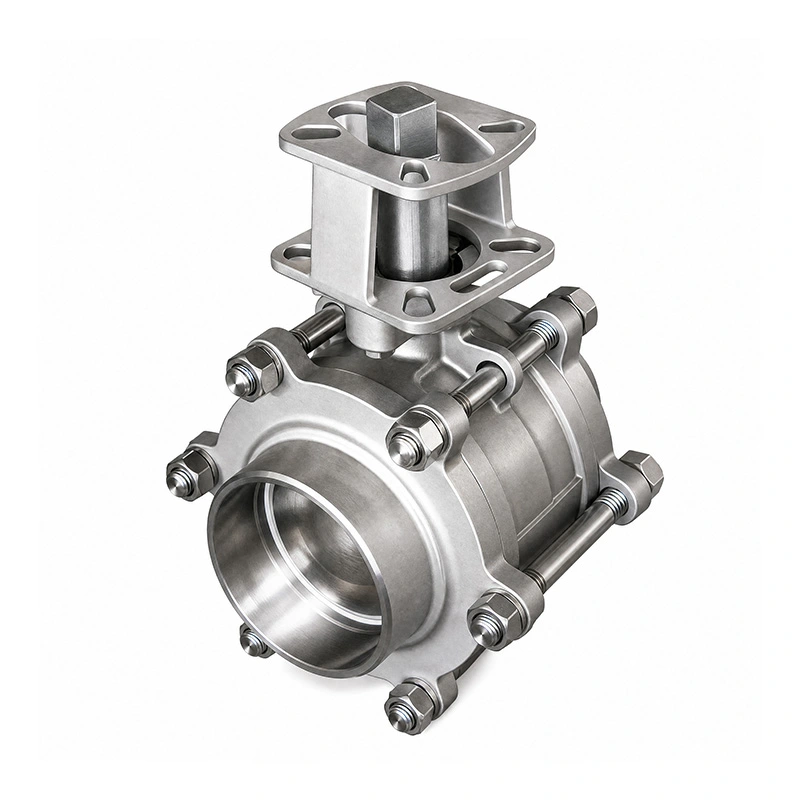

2. Erweiterte Vorbaukonfiguration

Der verlängerte Schaft sorgt für zusätzlichen Betriebsspielraum zwischen Griff oder Stellantrieb und der Rohrleitung. Dies ist nützlich, wenn Isolierung, Rohranordnung oder Installationsbedingungen den Zugang zu einem Standardventilschaft einschränken.

3. Dreiteiliger Körper zur Wartung

Die dreiteilige Konstruktion ermöglicht den Zugriff auf die internen Ventilkomponenten, wenn eine Inspektion oder ein Austausch erforderlich ist. Die Sitz- und Dichtungskomponenten können gewartet werden, ohne dass die komplette Ventilbaugruppe ausgetauscht werden muss.

4. Ventilkonstruktion aus Edelstahl

Der 3PC-Kugelhahn mit verlängertem Schaft aus Edelstahl mit stumpfgeschweißten Enden verwendet ASTM A351 CF8M (316) für das Gehäuse und ASTM A182 F316 für Kugel und Schaft. Der RPTFE-Sitz ist für den aufgeführten Temperaturbereich von -25℃ bis 150℃ spezifiziert.

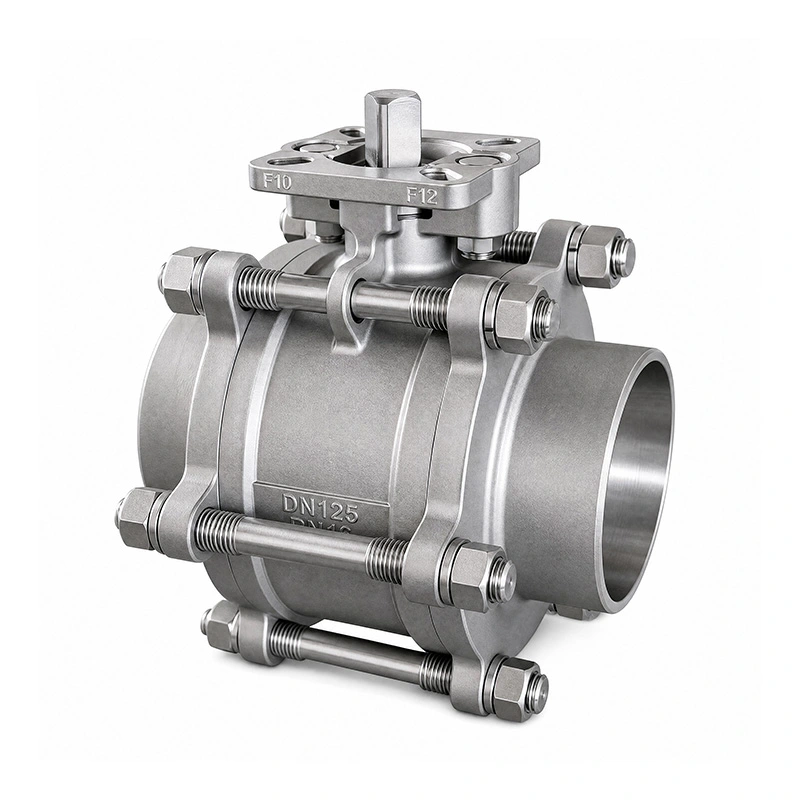

Aktuatormontage

Das Ventil ist mit einer ISO 5211-Montageplatte für die direkte Montage des Stellantriebs ausgestattet. Je nach Ventilgröße, Betätigungsdrehmoment und Steuerungsanforderungen können pneumatische oder elektrische Antriebe ausgewählt werden. Die Montageschnittstelle des Stellantriebs sollte vor der Bestellung überprüft werden, um die Kompatibilität sicherzustellen.

Normen und Inspektion

Design und Herstellung folgen ASME B16.34, mit stumpfgeschweißten Enden basierend auf ASME B16.25. Ventiltests und -inspektionen werden gemäß API 598 durchgeführt. Druck-Temperatur-Bewertungen werden auch auf ASME B16.34 verwiesen.

Die Produktionsinspektion umfasst Materialüberprüfung, Druckprüfung, Dichtungsprüfung und fertige Ventilprüfungen. Je nach Ventilkonfiguration und Bestellanforderungen können Materialtestberichte und entsprechende Produktdokumentationen bereitgestellt werden.

Anwendungen

Der verlängerte 3PC-Kugelhahnschaft aus Edelstahl mit stumpfgeschweißten Enden ist für industrielle Rohrleitungssysteme gedacht, die eine dauerhafte Schweißverbindung und eine zugängliche Ventilbetätigung erfordern. Zu den typischen Anwendungen gehören chemische Verarbeitung, petrochemische Systeme, pharmazeutische Ausrüstung, Lebensmittel- und Getränkeverarbeitung, Stromerzeugung und Wasseraufbereitung.

Bestätigen Sie vor der Auswahl das Rohrleitungsmedium, den Druck, die Temperatur, die Rohrgröße, die Schweißspezifikation und den verfügbaren Installationsraum. Auch die Ventilwerkstoffe und die Sitzkonfiguration sollten auf Verträglichkeit mit dem Betriebsmedium überprüft werden.

FAQ

1. Was sind die Hauptanwendungen des verlängerten 3PC-Kugelhahnschafts aus Edelstahl mit stumpfgeschweißten Enden?

Es wird in industriellen Rohrleitungssystemen verwendet, in denen eine Schweißverbindung und ein erweiterter Ventilzugang erforderlich sind. Zu den Anwendungen gehören chemische, petrochemische, pharmazeutische, Lebensmittel- und Getränke-, Energie- und Wasseraufbereitungssysteme.

2. Welche Norm gilt für die stumpfgeschweißten Enden?

Die stumpfgeschweißten Enden sind nach ASME B16.25 spezifiziert. Die Schweißspezifikation sollte vor der Installation mit der Rohrleitungskonstruktion abgeglichen werden.

3. Kann ein Antrieb direkt eingebaut werden?

Ja. Das Ventil verfügt über eine ISO 5211-Montageplatte für die Installation pneumatischer oder elektrischer Stellantriebe. Die Auswahl des Stellantriebs sollte auf Ventilgröße, Betriebsdrehmoment und Steuerungsanforderungen basieren.

4. Welche Materialien werden in der Standardkonfiguration verwendet?

Das Gehäuse besteht aus ASTM A351 CF8M (316), während die Kugel und der Schaft aus ASTM A182 F316 bestehen. Der Standardsitz besteht aus RPTFE (PTFE + 15 % fv). Weitere Materialien sind auf Anfrage erhältlich.

5. Was ist der maximale Druck- und Temperaturbereich?

Der angegebene Maximaldruck beträgt 285 PSI bei einem Temperaturbereich von -25℃ bis 150℃. Die tatsächlichen Betriebsgrenzen sollten entsprechend der Ventilgröße, dem Medium und den anwendbaren Druck-Temperatur-Nennwerten bestätigt werden.

6. Kann das Ventil individuell angepasst werden?

Ja. Je nach erforderlichem Medium, Druck, Temperatur und Einbaubedingungen können auch andere Materialien und Komponentenkonfigurationen geliefert werden.
