3PC-Kugelhahn 2000WOG mit ISO 5211-Basis für Stellantrieb

Der Shangtai 3PC-Kugelhahn 2000WOG mit ISO 5211-Basis für Stellantrieb ist ein dreiteiliger Kugelhahn aus Edelstahl, der für den manuellen oder automatischen Ein-/Aus-Betrieb konzipiert ist. Das Ventil besteht aus einem Gehäuse, einer Kugel und einem Schaft aus Edelstahl 316 und einer ISO 5211-Montagebasis für die Antriebsinstallation. Es ist mit NPT- und BSP-Gewindeanschlüssen erhältlich und kann für verschiedene industrielle Medien und Betriebsbedingungen konfiguriert werden.

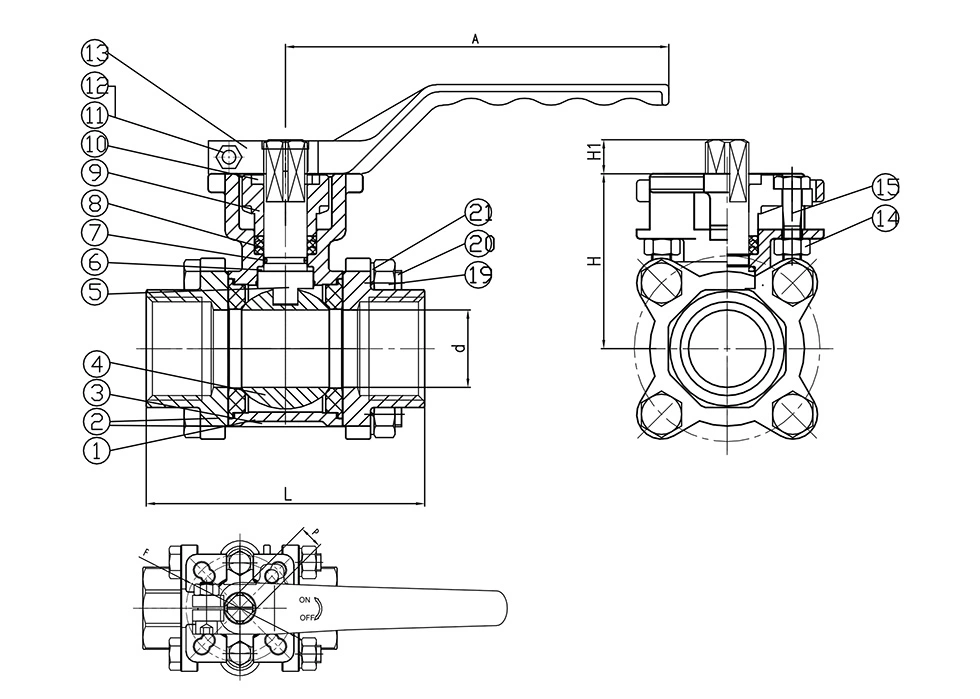

Hauptabmessungen

Allgemeine Abmessungen:

Aktuatormontage

Der 3PC-Kugelhahn 2000WOG mit ISO 5211-Basis für Stellantrieb ist mit einer ISO 5211-Montagebasis für die Stellantriebsinstallation konfiguriert. Die in der allgemeinen Maßtabelle aufgeführten Montagemaße, einschließlich F und P, können zur Überprüfung der Aktuatorkompatibilität verwendet werden. Der erforderliche Antrieb sollte entsprechend der Ventilgröße, dem Betriebsdrehmoment und den Systemanforderungen ausgewählt werden.

Das dreiteilige Gehäuse bietet Zugang zu den internen Ventilkomponenten, wenn eine Inspektion oder ein Austausch erforderlich ist. Die Edelstahlkonstruktion und die RPTFE-Sitzkonfiguration können für kompatible industrielle Medien und Betriebsbedingungen ausgewählt werden.

Anwendungen

Dieses Ventil kann für die Ein-Aus-Flüssigkeitssteuerung in industriellen Rohrleitungssystemen verwendet werden, einschließlich Wasseraufbereitung, Öl- und Gasversorgung, chemische Verarbeitung, Druckluft, Gerätegestelle und allgemeine Prozessrohrleitungen. Vor der Auswahl sollte die Medienverträglichkeit der Gehäuse-, Sitz- und Dichtungsmaterialien bestätigt werden.

Für automatisierte Systeme kann der 3PC-Kugelhahn 2000WOG mit ISO 5211-Antriebssockel je nach erforderlicher Steuermethode und Betätigungsdrehmoment mit einem geeigneten pneumatischen oder elektrischen Antrieb kombiniert werden.

Vorsichtsmaßnahmen für den Gebrauch

1. Vergewissern Sie sich vor der Installation, dass die Druck- und Temperaturwerte des Ventils für die tatsächlichen Betriebsbedingungen geeignet sind.

2. Überprüfen Sie die Montageabmessungen und die Schnittstelle des Stellantriebs, bevor Sie einen Stellantrieb auswählen.

3. Wählen Sie Ventilsitz, Dichtungen und andere medienberührende Komponenten entsprechend dem Arbeitsmedium und der Temperatur aus.

4. Vermeiden Sie Stöße oder übermäßige äußere Kräfte auf das Ventilgehäuse, den Griff und die Gewindeanschlüsse.

5. Installation, Antriebsmontage und Wartung sollten gemäß den geltenden Ventil- und Rohrleitungsverfahren durchgeführt werden.

Versand & Verpackung

Für den Export werden die Ventile in Wellkartons und Sperrholzkisten verpackt. Die Verpackungsspezifikationen können je nach Ventilgröße, Bestellmenge und Transportanforderungen angepasst werden.

FAQ

1. Wie hoch ist der maximale Betriebsdruck des 3PC-Kugelhahns 2000WOG mit ISO 5211-Basis für Stellantrieb?

Der angegebene Höchstdruck beträgt 1975 PSI. Der zulässige Arbeitsdruck sollte entsprechend der Ventilgröße, der Temperatur, dem Medium und der geltenden Druck-Temperatur-Bewertung bestätigt werden.

2. Was ist der Zweck der ISO 5211-Basis?

Der ISO 5211-Sockel bietet eine standardisierte Aktor-Montageschnittstelle. Vor der Installation sollten die Antriebsgröße und die Montageabmessungen anhand der F- und P-Abmessungen des Ventils überprüft werden.

3. Welche Materialien werden für das Ventil verwendet?

Die Hauptkonfiguration verwendet CF8M für Gehäuse und Kappe, 316 für Kugel und Schaft, RPTFE für den Sitz und PTFE, Viton und Edelstahl 304 für andere aufgeführte Komponenten.

4. Kann das Ventil mit pneumatischen oder elektrischen Antrieben verwendet werden?

Ja. Das Ventil kann für den Aktorbetrieb konfiguriert werden. Der Antrieb sollte entsprechend der Ventilgröße, dem Betriebsdrehmoment, der Montageschnittstelle und den Steuerungsanforderungen ausgewählt werden.

5. Welche Verbindungsstandards gibt es?

Die aufgeführten Anschlussoptionen sind NPT- und BSP-Gewindeenden. Der entsprechende Anschluss sollte bei der Bestellung bestätigt werden.

6. Können weitere Materialien geliefert werden?

Ja. Andere Materialien sind auf Anfrage erhältlich, abhängig vom erforderlichen Druck, der Temperatur, dem Medium und der Komponentenkonfiguration.
