3PC Kugelhahn aus Kohlenstoffstahl 2000WOG

Der 3PC-Kugelhahn 2000WOG aus Kohlenstoffstahl ist ein dreiteiliger Kugelhahn mit verlängertem Schaft für isolierte Rohrleitungen. Erdinstallationen und Anwendungen, bei denen der Betriebspunkt erweitert werden muss. Die 2000WOG-Bewertung und Durch die dreiteilige Konstruktion ist es für die Ein-Aus-Flüssigkeitssteuerung mit hohem Druck geeignet. Das Ventil kann z. B. zerlegt werden Inspektion und Austausch von Sitzen oder Dichtungen.

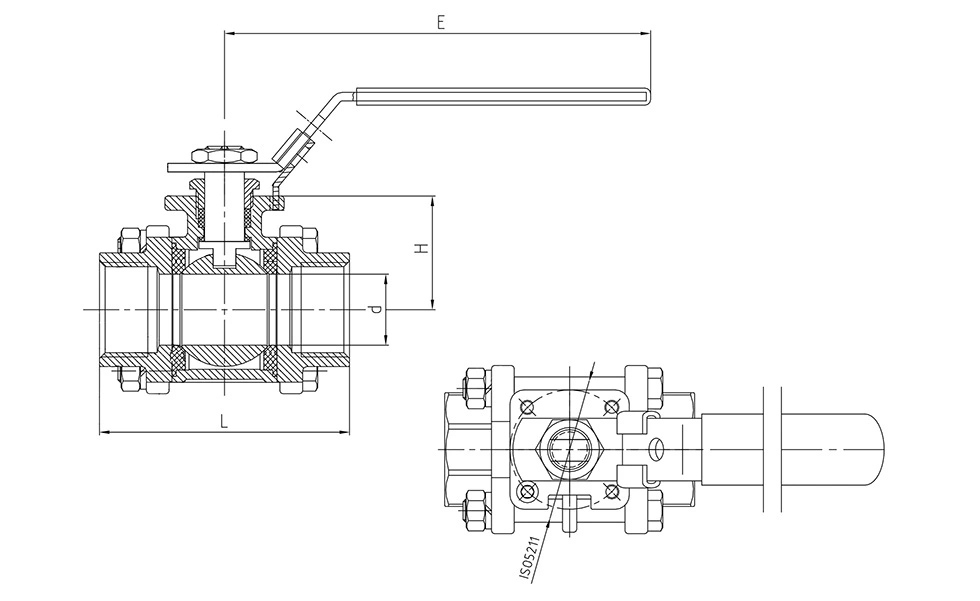

Hauptabmessungen

N: Gewindeenden gemäß ANSI B 2.1 NPT
B: Gewindeenden gemäß BS21 BSP

Hauptmerkmale

1. Verlängerter Vorbau für besondere Einbaubedingungen

Der verlängerte Schaft ermöglicht den Zugang zum Ventilbetriebspunkt, wenn die Rohrleitung isoliert, vergraben oder installiert ist an einem Ort mit eingeschränktem Zugang. Die Anti-Blowout-Schaftstruktur hilft dabei, den Schaft im Ventilkörper zu halten, wenn Das Ventil steht unter Druck.

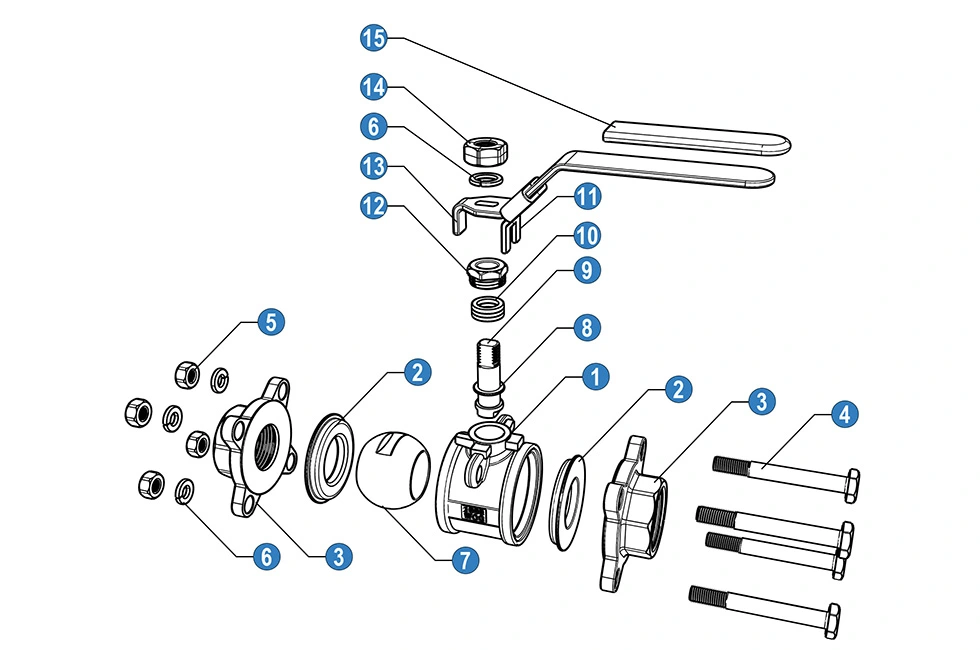

2. Dreiteilige Konstruktion

Der dreiteilige Körper ermöglicht das Öffnen des Ventils für Inspektions- und Wartungszwecke. Sitze, Dichtungen und andere interne Auf die Komponenten kann bei Bedarf zum Austausch zugegriffen werden. Diese Konstruktion ist praktisch für Industrierohrleitungen Systeme, bei denen eine regelmäßige Wartung erforderlich ist.

3. 1975 PSI Maximaldruck

Der3PC Kugelhahn aus Kohlenstoffstahl 2000WOGist mit einem maximalen Druck von 1975 PSI aufgeführt. Die Der anwendbare Arbeitsdruck hängt von der Ventilgröße, der Temperatur, dem Medium und der Druck-Temperatur-Bewertung ab. Die Die Bezeichnung 2000WOG bezieht sich auf Wasser-, Öl- und Gasdienstleistungen unter den geltenden Bewertungsbedingungen.

4. NPT- und BSP-Anschlüsse

Das Ventil ist mit NPT- und BSP-Gewindeanschlüssen erhältlich. Die Verbindungsauswahl sollte zur Pipeline passen Standard- und Installationsanforderungen.

Materialien und Standards

Die gelieferte Konfiguration verwendet ASTM A351 316 für den Ventilkörper, ASTM A182 F316 für Kugel und Schaft sowie RPTFE (PTFE+15%fv) für den Sitz. Andere Materialien sind auf Anfrage entsprechend den erforderlichen Servicebedingungen erhältlich.

Design und Fertigung basieren auf ISO 17292/API 608. Tests und Inspektionen folgen API 598 Druck-Temperatur-Nennwerte beziehen sich auf ASME B16.34. Der angegebene Temperaturbereich beträgt -25℃ bis 150℃.

Qualitätskontrolle

Die Produktionskontrolle umfasst die Überprüfung des eingehenden Materials, Drucktests, Dichtungstests und fertige Ventile Inspektion. Je nach Ventil können Materialprüfberichte und entsprechende Produktdokumentationen bereitgestellt werden Konfigurations- und Bestellanforderungen.

Für die entsprechenden Konfigurationen ist eine ISO 9001- und CE-Dokumentation verfügbar. Material-, Sitz- und Dichtungskomponenten können auch je nach benötigtem Druck, Temperatur und Medium ausgewählt werden.

Anwendungen

Der 3PC-Kugelhahn 2000WOG aus Kohlenstoffstahl kann für den Hochdruck-Ein/Aus-Betrieb in industriellen Rohrleitungen in Betracht gezogen werden Systeme, einschließlich Wasseraufbereitung, Öl und Gas, chemische Verarbeitung, Druckluft und allgemeine Flüssigkeitskontrolle. Die Der verlängerte Schaft ist besonders nützlich, wenn die Isolierung oder die Einbautiefe die Verwendung eines Standard-Ventilschafts erschwert Zugang.

Bestätigen Sie vor der Auswahl den Arbeitsdruck, die Temperatur, das Medium, die Ventilgröße, den Anschlusstyp und die Verfügbarkeit Installationsraum. Die Materialkompatibilität sollte für Gehäuse, Kugel, Schaft und Sitz überprüft werden.

FAQ

1. Wie hoch ist der maximale Arbeitsdruck des 3PC Kohlenstoffstahl-Kugelhahns 2000WOG?

In den Produktdaten ist ein maximaler Druck von 1975 PSI angegeben. Der tatsächlich zulässige Arbeitsdruck sollte bestätigt werden je nach Ventilgröße, Temperatur, Medium und der anwendbaren Druck-Temperatur-Bewertung.

2. Wofür wird der verlängerte Stiel verwendet?

Der verlängerte Schaft wird für isolierte Rohrleitungen, Erdinstallationen und Orte verwendet, an denen das Ventil betrieben wird Der Punkt muss vom Rohrleitungsanschluss entfernt positioniert werden.

3. Welche Gewindeanschlüsse gibt es?

Es stehen NPT- und BSP-Gewindeanschlüsse zur Verfügung. Der Anschluss sollte entsprechend der Rohrleitungsnorm ausgewählt werden und Installationsanforderungen.

4. Können die Ventilmaterialien individuell angepasst werden?

Ja. Andere Gehäuse-, Kugel-, Spindel-, Sitz- und Dichtungsmaterialien können entsprechend dem erforderlichen Medium und Druck geliefert werden und Temperatur.

5. Welche Unterlagen können zur Verfügung gestellt werden?

Je nach Ventil können Materialprüfberichte und entsprechende Prüf- oder Produktdokumente bereitgestellt werden Konfigurations- und Bestellanforderungen. Für die entsprechenden Konfigurationen ist eine ISO 9001- und CE-Dokumentation verfügbar.

6. Wie wird das Ventil für den Export verpackt?

Für den Export werden die Ventile in Wellkartons und Sperrholzkisten verpackt. Verpackungsspezifikationen können sein angepasst an Ventilgröße, Menge und Transportanforderungen.
