3-teiliges robustes Kugelventil mit Verriegelung

Der Shangtai 3PC-Hochleistungskugelhahn mit Verriegelungsvorrichtung ist für industrielle Rohrleitungssysteme konzipiert, die eine sichere Absperrung und einen kontrollierten manuellen Betrieb erfordern. Die dreiteilige Konstruktion ermöglicht den Zugang zu internen Komponenten für Wartungszwecke, während der abschließbare Griff dazu beiträgt, eine unbeabsichtigte Betätigung des Ventils zu verhindern. Je nach Arbeitsmedium und Anwendungsanforderungen können unterschiedliche Sitz-, Dichtungs-, Druck- und Temperaturkonfigurationen bereitgestellt werden.

Vorteile

1. Robuste dreiteilige Konstruktion

Das verstärkte dreiteilige Gehäuse ist für den industriellen Rohrleitungsbetrieb konzipiert, bei dem eine robuste Ventilkonstruktion erforderlich ist. Das dreiteilige Design ermöglicht außerdem das Öffnen des Ventils für Inspektions- oder Wartungszwecke, ohne dass das gesamte Ventilgehäuse aus der Rohrleitung entfernt werden muss.

2. Abschließbarer Griff für kontrollierten Betrieb

Die integrierte Sperrvorrichtung hilft dabei, den Griff in der gewählten Ventilposition zu halten und verringert das Risiko einer versehentlichen oder unbefugten Betätigung. Diese Funktion ist in Industriesystemen nützlich, in denen die Ventilposition während des Betriebs oder der Wartung kontrolliert werden muss.

3. Anti-Blowout-Stammdesign

Der Schaft wird intern gehalten, um ein Herausschleudern des Schafts zu verhindern, wenn das Ventil unter Druck steht. Diese Konstruktion bietet ein zusätzliches Sicherheitsmerkmal für den industriellen Ein-/Aus-Betrieb.

4. Materialoptionen für Edelstahl

Die Standardmaterialkonfiguration umfasst SS316- und SS304-Optionen für Gehäuse, Kugel, Schaft und andere Komponenten. In der aufgeführten Konfiguration wird PTFE für den Kugelsitz, den Reibring und die Spindelpackung verwendet. Die Materialauswahl sollte auf das Arbeitsmedium, den Druck und die Temperatur abgestimmt sein.

5. Druck- und Temperaturbeständigkeit

Das Ventil ist mit einer Druckklasse CL150, einem maximalen Druck von 540 PSI und einem Temperaturbereich von -25℃ bis 150℃ gemäß der aufgeführten Konfiguration spezifiziert. Der tatsächlich zulässige Arbeitsdruck sollte vor der Auswahl anhand der geltenden Druck-Temperatur-Bedingungen überprüft werden.

6. Fabrikfertigung und Qualitätskontrolle

Shangtai verwaltet in seinem Werk die Ventilproduktion, Bearbeitung, Montage, Inspektion und Druckprüfung. Je nach Produkt- und Auftragsanforderungen können Materialdokumentationen und entsprechende CE- und ISO 9001-Zertifikate bereitgestellt werden.

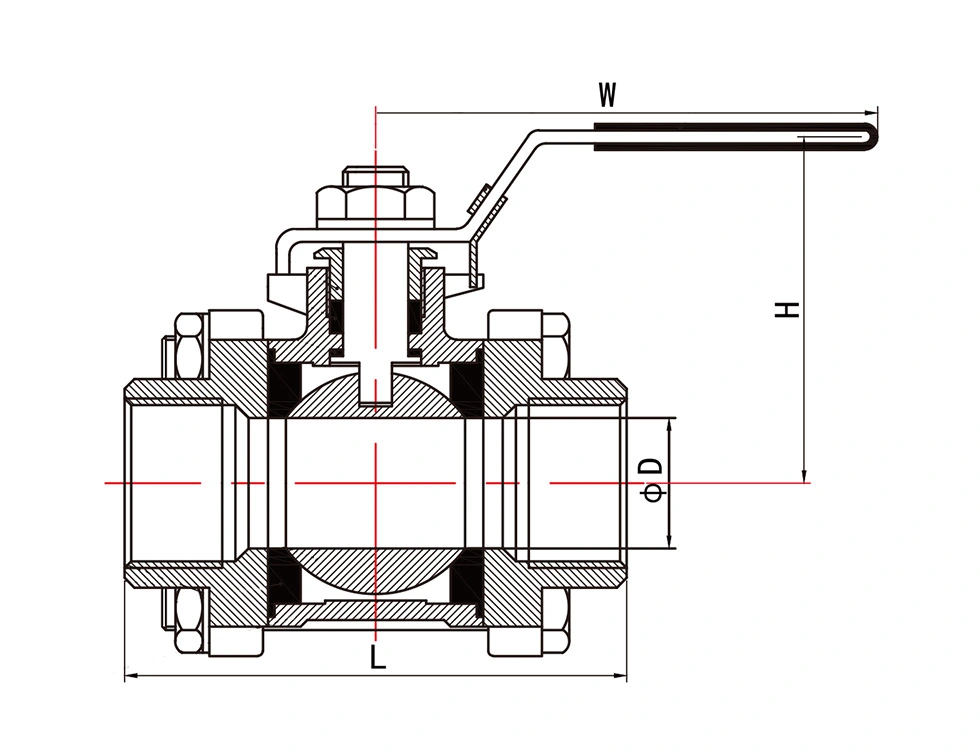

Hauptabmessungen

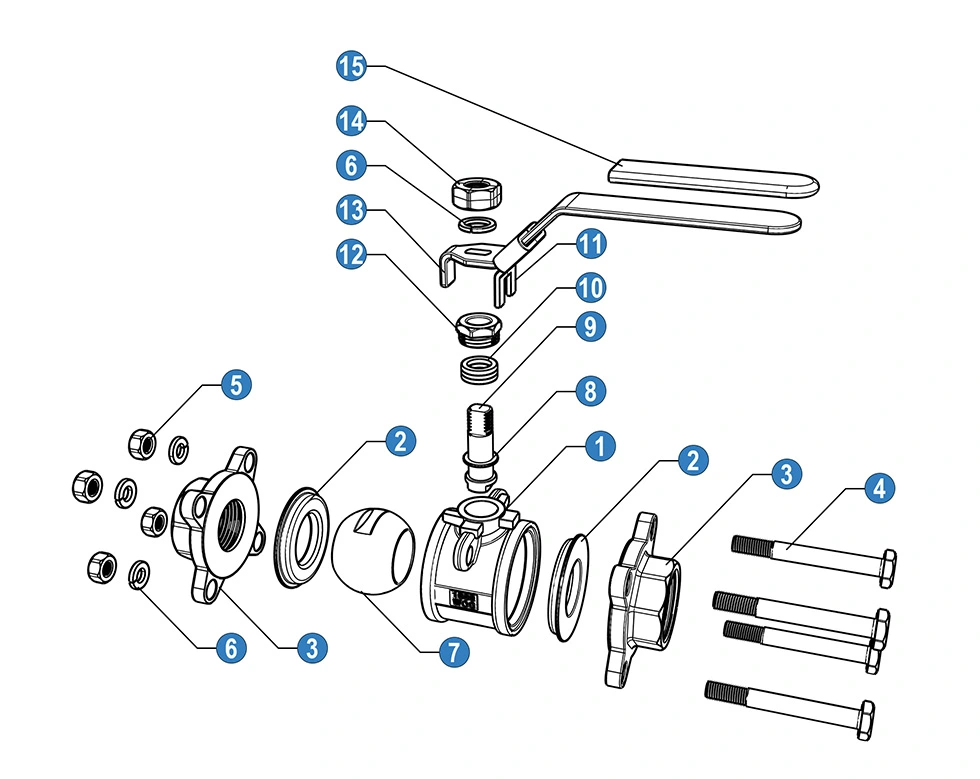

Materialien und Komponenten

* N: Gewindeenden gemäß ANSI B 2.1 NPT

* B: Gewindeenden gemäß BS21 BSP

Allgemeine Abmessungen

Kv-Werte

Kv (m3/h) = Wasserdurchflussmenge in Kubikmetern pro Stunde, die einen Druckabfall von 1 bar am Ventil erzeugt.

Anwendungen

Der 3PC-Hochleistungskugelhahn mit Verriegelungsvorrichtung eignet sich für industrielle Rohrleitungs- und Geräteanwendungen, bei denen manuelles Absperren und kontrollierter Ventilbetrieb erforderlich sind, einschließlich:

Öl und Gas

Chemische Verarbeitung

Petrochemische Anlagen

Wasseraufbereitung

Energie- und Versorgungssysteme

HLK- und Industrierohrleitungen

Druckluftsysteme

Marine und Schiffbau

FAQ

1. Was ist ein 3PC-Hochleistungskugelhahn mit Verriegelungsvorrichtung?

Es handelt sich um einen dreiteiligen Kugelhahn, der für den industriellen Auf/Zu-Betrieb konzipiert und mit einer Verriegelung am Griff ausgestattet ist. Die dreiteilige Konstruktion ermöglicht den Zugang zu den internen Ventilkomponenten für Inspektion und Wartung.

2. Wozu dient die Verriegelung?

Die Verriegelungsvorrichtung trägt dazu bei, den Griff in der ausgewählten offenen oder geschlossenen Position zu sichern und verringert die Möglichkeit einer unbeabsichtigten Betätigung des Ventils während der normalen Wartung oder Instandhaltung.

3. Welchem ​​Druck und welcher Temperatur kann dieses Ventil standhalten?

Die aufgeführte Konfiguration hat die Druckklasse CL150, einen maximalen Druck von 540 PSI und einen Temperaturbereich von -25℃ bis 150℃. Der tatsächlich zulässige Druck sollte entsprechend der Ventilgröße, der Temperatur, dem Medium und der anwendbaren Druck-Temperatur-Bewertung bestätigt werden.

4. Welche Materialien stehen zur Verfügung?

Die aufgeführte Konfiguration verwendet SS316- und SS304-Komponenten, wobei PTFE für den Kugelsitz, den Reibring und die Spindelpackung verwendet wird. Abhängig vom Betriebsmedium und den Anwendungsanforderungen können weitere Materialoptionen verfügbar sein.

5. Welche Verbindungsstandards gibt es?

Das Ventil ist mit NPT- und BSP-Gewindeenden erhältlich. NPT-Gewindeenden folgen ANSI B 2.1 NPT, während BSP-Gewindeenden gemäß der mitgelieferten Spezifikation BS21 BSP folgen.

6. Wie hoch ist der Kv-Wert eines Kugelhahns?

Kv gibt den Wasserdurchfluss in Kubikmetern pro Stunde an, der einen Druckabfall von 1 bar am Ventil erzeugt. Die aufgeführten Kv-Werte können als Referenz bei der Bewertung der Durchflusskapazität für verschiedene Ventilgrößen verwendet werden.

7. Kann das Ventil für verschiedene Anwendungen angepasst werden?

Ja. Shangtai kann je nach Arbeitsmedium und Anwendungsanforderungen unterschiedliche Gehäuse-, Sitz-, Dichtungs-, Druck-, Temperatur-, Verbindungs- und Materialkonfigurationen besprechen. Weitere Materialien sind auf Anfrage erhältlich.

8. Welche Normen werden für das Ventil verwendet?

Die mitgelieferte Spezifikation bezieht sich auf ASME B16.34 für Design und Herstellung sowie Druck-Temperatur-Bewertungen, während API 598 für Tests und Inspektionen verwendet wird. Für die spezifische Ventilkonfiguration und -bestellung sollte die anwendbare Norm bestätigt werden.

9. Können Material- und Qualitätsdokumente zur Verfügung gestellt werden?

Ja. Je nach Produktkonfiguration und Bestellanforderungen können Materialdokumentationen und entsprechende CE- und ISO 9001-Zertifikate bereitgestellt werden.

10. Ist Shangtai ein Hersteller?

Ja. Shangtai stellt das Ventil her und verwaltet Produktion, Bearbeitung, Montage, Inspektion und damit verbundene Lieferprozesse in seinem Werk in Wenzhou, China.
