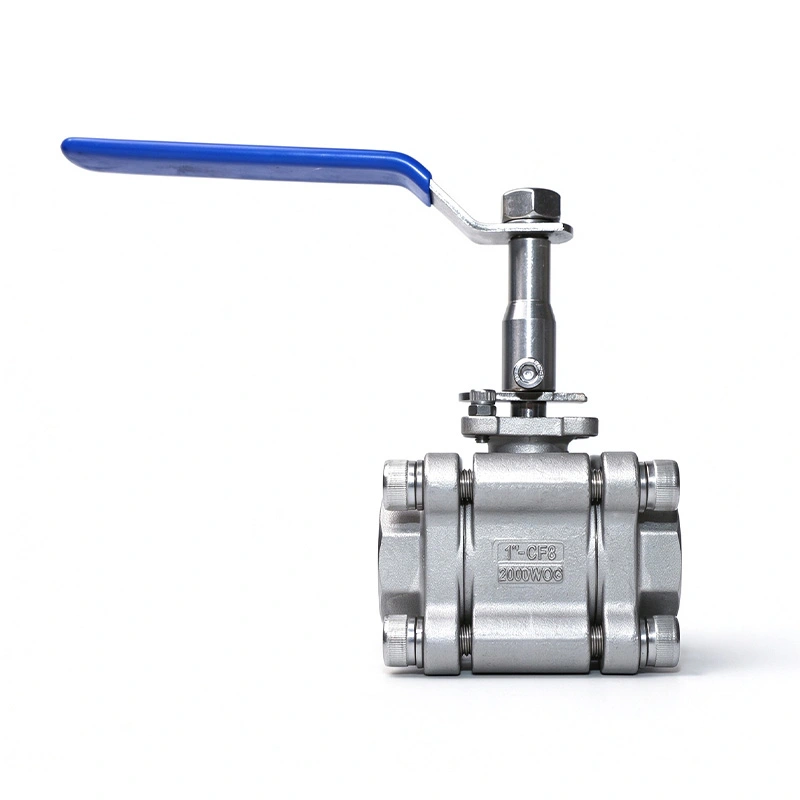

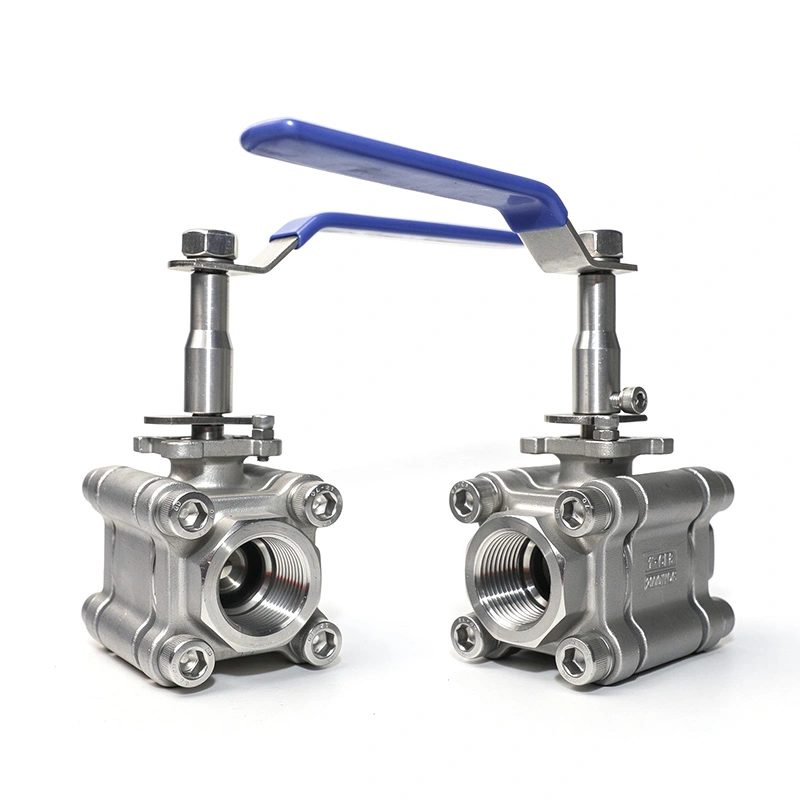

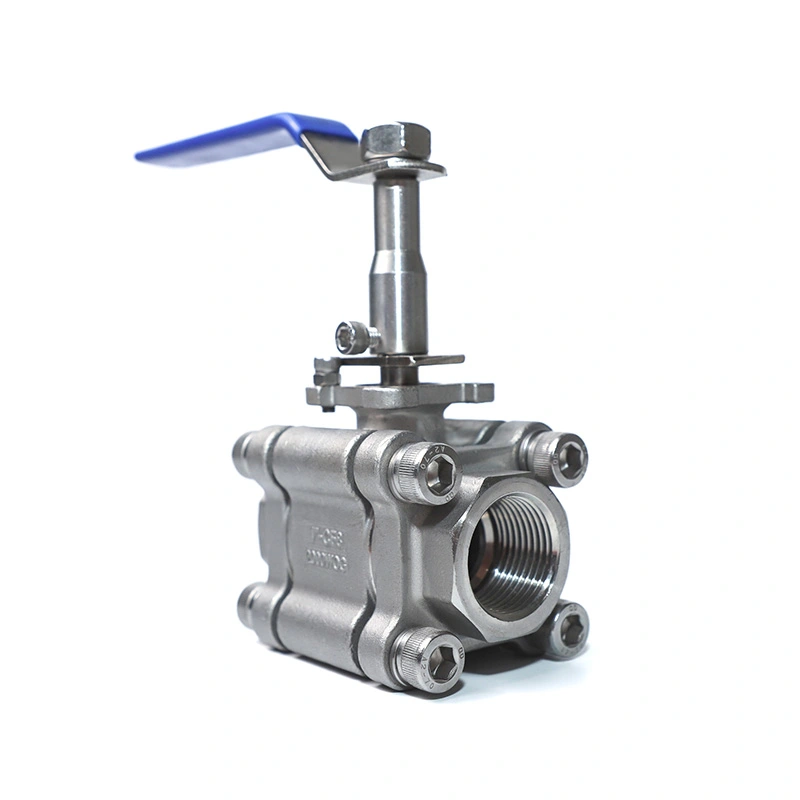

3PC Edelstahl-Kugelhahn 2000WOG mit verlängertem Schaft

Der 3PC Edelstahl-Kugelhahn 2000WOG mit verlängertem Schaft ist für isolierte Rohrleitungen, erdverlegte Installationen usw. konzipiert andere Anwendungen, bei denen der Ventilbetriebspunkt erweitert werden muss. Das Ventil besteht aus Edelstahl 316 Körper, Kugel und Schaft, eine dreiteilige Konstruktion und NPT- oder BSP-Gewindeanschlüsse. Der verlängerte Stiel ermöglicht das Das Ventil muss außerhalb des isolierten oder erdverlegten Abschnitts der Rohrleitung betrieben werden.

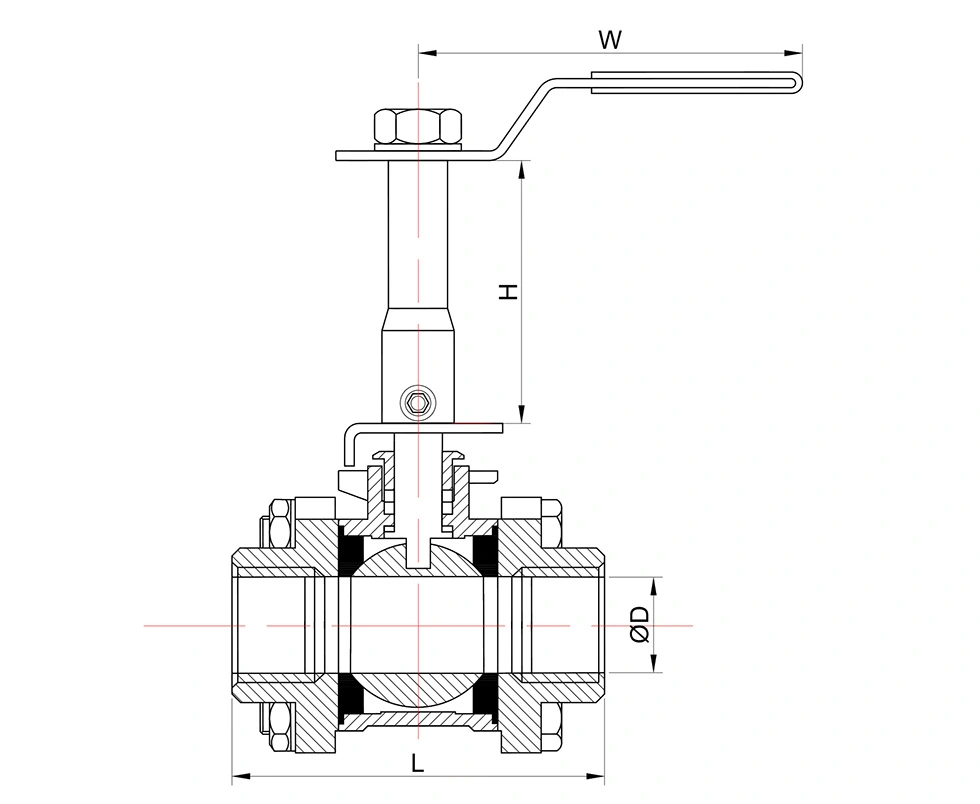

Hauptabmessungen

Allgemeine Abmessungen:

Hauptmerkmale

1. Verlängerter Schaft für isolierte und erdverlegte Rohrleitungen

Der verlängerte Schaft platziert den Betriebspunkt oberhalb oder entfernt vom Rohrleitungsanschlussbereich. Diese Konfiguration ist Nützlich, wenn Rohrisolierung, Erdinstallation oder eingeschränkter Zugang die Bedienung eines Standardschafts erschweren. Der Schaft verfügt außerdem über eine Anti-Blowout-Struktur für den Druckbetrieb.

2. Konstruktion aus Edelstahl 316

Das Gehäuse besteht aus Edelstahl ASTM A351 CF8M, während Kugel und Schaft aus ASTM A182 F316 bestehen. Diese Materialien bieten Korrosionsbeständigkeit für kompatible Wasser-, Öl-, Gas- und Industrieflüssigkeitsanwendungen. Der RPTFE-Sitz ist für den aufgeführten Temperaturbereich und Betriebsbedingungen spezifiziert.

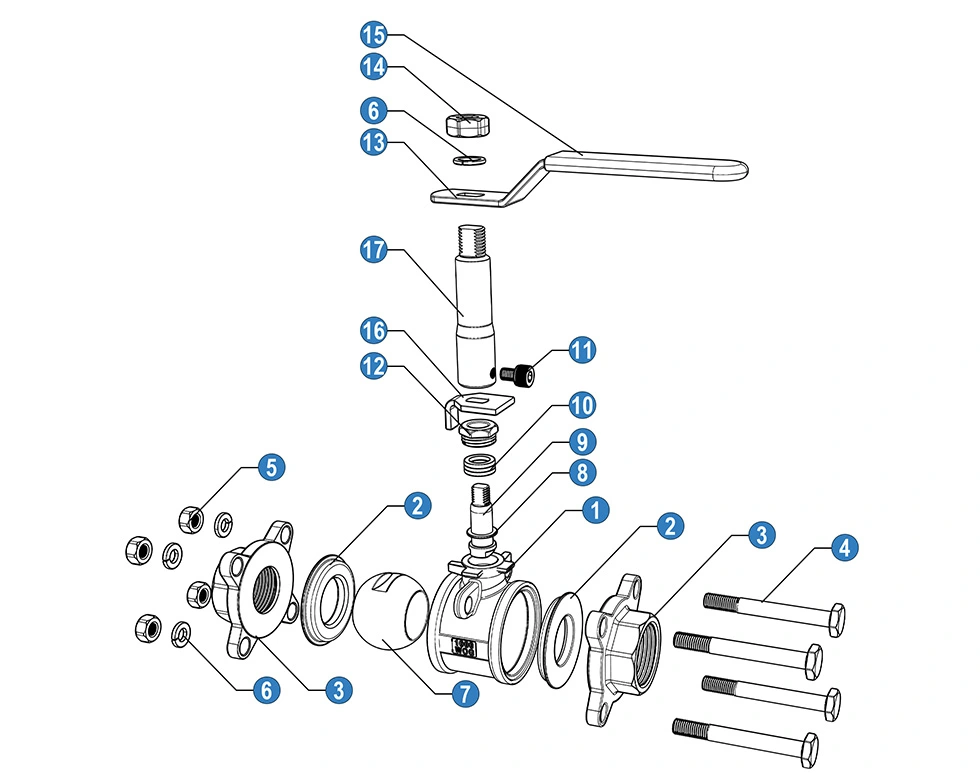

3. Dreiteiliger Körper

Das dreiteilige Gehäuse ermöglicht den Zugang zu den internen Komponenten für Inspektion und Wartung. Das Ventil kann sein zerlegt werden, wenn der Sitz, die Dichtungen oder andere Innenteile überprüft oder ausgetauscht werden müssen, was z. B. nützlich ist Wartung installierter Rohrleitungssysteme.

4. 2000WOG Druckstufe

Der 3PC Edelstahl-Kugelhahn 2000WOG mit verlängertem Schaft ist für die Hochdruck-Ein/Aus-Flüssigkeitssteuerung spezifiziert, mit einem Maximaler Druck von 1975 PSI, der in den Produktdaten aufgeführt ist. Der anwendbare Arbeitsdruck sollte bestätigt werden je nach Ventilgröße, Temperatur, Medium und der jeweiligen Druck-Temperatur-Auslegung.

Standards und Qualitätskontrolle

Das Ventil wird gemäß den Anforderungen von ISO 17292/API 608 hergestellt, wobei die Druck-Temperatur-Nennwerte angegeben sind Gemäß ASME B16.34 und Prüfung und Inspektion gemäß API 598. Die Produktionsinspektion umfasst eingehendes Material Kontrollen, Druckprüfungen, Dichtungstests und fertige Ventilinspektion.

Für die entsprechenden Ventilkonfigurationen ist eine ISO 9001- und CE-Dokumentation verfügbar. Auch Materialprüfberichte können vorliegen auftrags- und dokumentationsgerecht bereitgestellt.

Anwendungen

Der 3PC Edelstahl-Kugelhahn 2000WOG mit verlängertem Schaft kann in Rohrleitungssystemen mit verlängertem Ventil verwendet werden Der Betrieb ist erforderlich, einschließlich isolierter Prozessleitungen, erdverlegter Rohrleitungen, Wasseraufbereitungs-, Öl- und Gassysteme. chemische Verarbeitung und allgemeine industrielle Flüssigkeitskontrolle.

Überprüfen Sie vor der Auswahl das Rohrleitungsmedium, den Betriebsdruck, die Temperatur, den Anschlussstandard und die Verfügbarkeit Installationsraum. Die Materialkompatibilität sollte auch für Körper, Kugel, Schaft und Sitz bestätigt werden.

FAQ

1. Wofür wird der verlängerte Stiel verwendet?

Der verlängerte Schaft wird für isolierte Rohrleitungen, Erdinstallationen und andere Orte verwendet, an denen das Ventil angebracht ist Der Betriebspunkt muss vom Rohrleitungsanschluss entfernt liegen. Es ermöglicht den Zugriff auf das Ventil ohne Entfernen der umgebenden Isolierung oder Freilegen des erdverlegten Rohrleitungsabschnitts.

2. Welche Materialien werden für das Ventil verwendet?

Das Gehäuse besteht aus ASTM A351 CF8M (316), während die Kugel und der Schaft aus ASTM A182 F316 bestehen. Der Standardsitz ist RPTFE (PTFE+15 % fv). Andere Materialien sind entsprechend den erforderlichen Betriebsbedingungen erhältlich.

3. Welchen Druck- und Temperaturbereich unterstützt das Ventil?

Die Produktdaten geben einen maximalen Druck von 1975 PSI und einen Temperaturbereich von -25℃ bis 150℃ an. Tatsächlich zulässig Der Druck hängt von der Ventilgröße, der Temperatur, dem Medium und der anwendbaren Druck-Temperatur-Bewertung ab.

4. Welche Gewindeanschlüsse gibt es?

Die Standardgewindeanschlüsse sind NPT und BSP. Weitere Anschlussanforderungen können entsprechend besprochen werden Pipeline-Spezifikation.

5. Können Material- und Dichtungskomponenten individuell angepasst werden?

Ja. Andere Gehäuse-, Kugel-, Schaft-, Sitz- und Dichtungsmaterialien können je nach Betriebsmedium und Druck geliefert werden und Temperaturanforderungen.

6. Welche Dokumente stehen zur Verfügung?

Die anwendbare Produktdokumentation kann Materialtestberichte, Inspektionsprotokolle und ISO 9001 oder CE umfassen Dokumentation zur jeweiligen Ventilkonfiguration.

7. Wie wird das Ventil für den Export verpackt?

Für den Export werden die Ventile in Wellkartons und Sperrholzkisten verpackt. Verpackung kann angepasst werden je nach Ventilgröße, Bestellmenge und Transportanforderungen.
