ANSI 150LB Edelstahlschieber
  • ANSI 150LB EdelstahlschieberANSI 150LB Edelstahlschieber
  • ANSI 150LB EdelstahlschieberANSI 150LB Edelstahlschieber

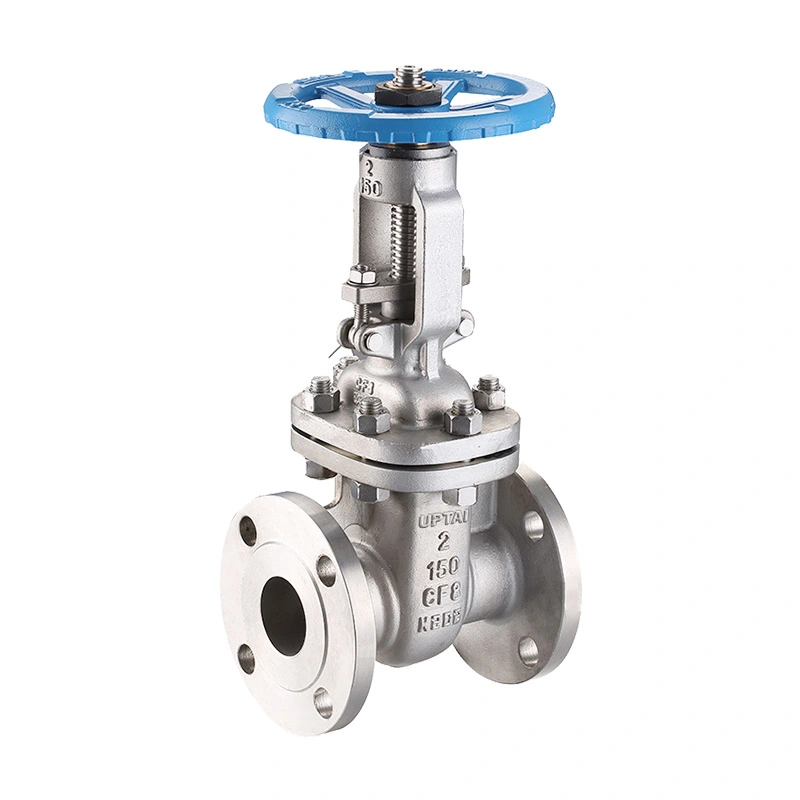

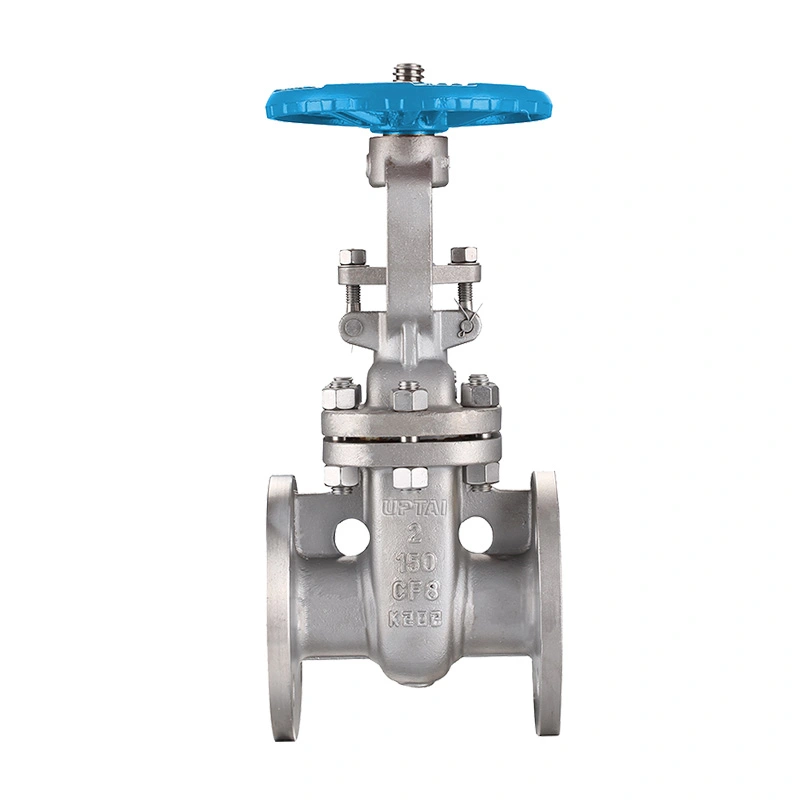

ANSI 150LB Edelstahlschieber

ANSI 150LB Edelstahl-Absperrschieber, entworfen gemäß API 603 und ASME B16.34. Es verfügt über RF-Flanschenden, Stellite 6-Hartschalensitze und erfüllt die NACE-Anforderungen für den Einsatz in industriellen Rohrleitungen. Es bietet eine bidirektionale Absperrung und einen geraden Durchflussweg mit geringem Druckverlust.

Der ANSI 150LB-Edelstahlschieber ist für die Isolierung von Rohrleitungen konfiguriert, bei denen ein Durchflussweg mit vollem Durchgang und ein Ventilgehäuse aus Edelstahl erforderlich sind. Der Schieber bewegt sich vertikal, um den Durchgang zu öffnen oder zu schließen, wodurch dieses Ventil für Anwendungen geeignet ist, die normalerweise einen vollständig geöffneten oder vollständig geschlossenen Betrieb anstelle einer kontinuierlichen Drosselung erfordern. Die aufgeführte Konfiguration deckt NPS 2 bis 48 Zoll ab und verwendet je nach Ventilgröße eine Handrad- oder Zahnradbedienung.

Shangtai stellt Industrieventile in Wenzhou, Zhejiang, China her. Die Ventilproduktion umfasst Materialvorbereitung, Bearbeitung, Komponentenmontage, Druckprüfung, Inspektion, Kennzeichnung und Endverpackung. Die Produktkonfiguration kann anhand der Rohrleitungsgröße, der Druckklasse, des Betriebsmediums, der Temperatur, der Materialanforderungen, des Anschlussstandards und der geltenden Projektspezifikationen bestätigt werden.

Hauptabmessungen

Größe 2" - 48"
Druckklasse CL150
Design- und Herstellungsstandards ASME B16.34 / API 603
Face-to-Face-Abmessungen Standard ASME B16.10
Verbindungen beenden HF-kompatible Flansche
Prüfung und Inspektion API598
Verbindungsstandards ASME B16.5 (NPS 2" ~ 24"), ASME B16.47 Serie A (NPS 26" und höher)
Druck-Temperatur-Bewertungen ASME B16.34
NACE-Standards NACE MR0175 / ISO 15156
Ventilbediener Handrad (2" bis 16"), Getriebeantrieb (18" und höher)
Maximaler Arbeitsdruck 285 PSI
Temperaturbereich -29°C ~ +120°C
Körpermaterial ASTM A351 CF8 / CF8M
Scheibenmaterial ASTM A351 CF8 / CF8M
Stammmaterial ASTM A182 F304 / F316
Sitzmaterial ASTM A182 F304 / ASTM A351 CF8M + Stellite 6
Optionen Weitere Materialien sind auf Anfrage erhältlich.

Konstruktion und Funktionsprinzip des Absperrschiebers

Das Ventil verwendet ein Verschlusselement vom Schiebertyp, das sich senkrecht zur Fließrichtung der Rohrleitung bewegt. Wenn das Tor vollständig angehoben ist, wird der Durchflusskanal geöffnet; Bei abgesenktem Tor ist der Durchgang geschlossen. Diese geradlinige Anordnung wird üblicherweise für die Isolierung von Rohrleitungen gewählt, wo ein geringer Druckverlust in der vollständig geöffneten Position wichtig ist.

Absperrschieber dienen im Allgemeinen eher der Isolierung als der routinemäßigen Drosselung. Wenn Sie das Ventil vollständig geöffnet oder vollständig geschlossen halten, wird unnötiger Verschleiß am Anschnitt und an den Sitzflächen reduziert. Wenn eine Durchflussregulierung erforderlich ist, sollten der Ventiltyp und die Betriebsbedingungen separat bewertet werden.

Körper und Scheibe aus Edelstahl

Die aufgeführten Gehäuse- und Scheibenmaterialien sind ASTM A351 CF8 / CF8M. Diese Edelstahlsorten können für industrielle Anwendungen ausgewählt werden, bei denen Korrosionsbeständigkeit und Materialverträglichkeit wichtige Faktoren sind. Das tatsächliche Material sollte mit dem Prozessmedium, der Temperatur, dem Druck und den Projektspezifikationen übereinstimmen.

F304 / F316 Vorbau

Der Schaft ist als ASTM A182 F304 / F316 spezifiziert. Der Schaft überträgt die Betätigungskraft vom Handrad oder Getriebeantrieb auf das Tor. Die Auswahl des Schaftmaterials sollte zusammen mit dem Ventilkörper, der Klappe, dem Sitz, der Packung und dem Prozessmedium berücksichtigt werden.

Stellite 6-Sitzkonfiguration

Die aufgeführte Sitzkonfiguration umfasst ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. Stellite 6-Aufpanzerung wird auf geeigneten Sitzflächen verwendet, bei denen Verschleißfestigkeit und wiederholter Sitzkontakt erforderlich sind. Die genaue Sitzanordnung sollte entsprechend der Ventilgröße und der bestellten Konfiguration bestätigt werden.

Druck- und Flanschanschluss der Klasse 150

Die Bezeichnung Klasse 150 identifiziert die Ventildruckklasse gemäß dem geltenden ASME-Druck-Temperatur-Bewertungssystem. Es sollte nicht als fester Arbeitsdruck von 150 PSI interpretiert werden. Der angegebene maximale Arbeitsdruck beträgt 285 PSI, während der zulässige Druck für ein bestimmtes Ventil vom Material, der Größe, der Temperatur und der anwendbaren Druck-Temperatur-Bewertung abhängt.

Das Ventil verwendet HF-kompatible Flanschenden. Für NPS 2" bis 24" ist der aufgeführte Anschlussstandard ASME B16.5, während NPS 26" und höher mit ASME B16.47 Serie A spezifiziert sind. Rohrleitungsflanschabmessungen, Druckklasse, Dichtungsauswahl, Schraubenanordnung und Gesichtszustand sollten vor der Installation überprüft werden.

Ventilbetrieb und Größenauswahl

Die Funktionsweise ändert sich je nach Ventilgröße. Die aufgeführte Konfiguration verwendet ein Handrad für Ventile von 2 Zoll bis 16 Zoll und einen Getriebeantrieb für Ventile von 18 Zoll und größer. Größere Ventile erfordern im Allgemeinen ein höheres Betätigungsdrehmoment, sodass ein Getriebemechanismus für die manuelle Betätigung von Rohrleitungsventilen mit größerem Durchmesser geeignet ist.

Handradbetrieb

Der Handradbetrieb ermöglicht eine direkte lokale Steuerung für die angegebenen Ventilgrößen von 2 bis 16 Zoll. Der Bediener sollte das Handrad entsprechend der Öffnungs- und Schließrichtung des Ventils drehen und keine übermäßige äußere Kraft anwenden, um ungewöhnlichen Widerstand zu überwinden.

Getriebebetreiber

Ventile ab 18 Zoll sind mit Getriebeantrieben ausgestattet. Das Getriebe bietet einen mechanischen Vorteil beim Öffnen und Schließen größerer Ventile und kann dort nützlich sein, wo eine direkte Handradbetätigung eine übermäßige Betätigungskraft erfordern würde.

Überlegungen zum NACE-Service

Die aufgeführte Konfiguration bezieht sich auf NACE MR0175 / ISO 15156. Diese Normen beziehen sich auf Materialanforderungen für Geräte, die bei der Öl- und Gasförderung bestimmten Umgebungen ausgesetzt sind, die Schwefelwasserstoff enthalten. Die NACE-Anwendbarkeit sollte anhand der tatsächlichen Betriebsumgebung, der Materialanforderungen, des Drucks, der Temperatur und der Projektspezifikation bestätigt werden und nicht nur anhand des Ventilmodells angenommen werden.

Bei Anwendungen im sauren Bereich können die Materialauswahl und die Härteanforderungen wichtig sein. Die komplette Ventilkonfiguration, einschließlich druckführender Materialien, Innengarnitur, Sitze, Spindel und anderer benetzter Komponenten, sollte daher vor der Bestellung anhand der geltenden Projektanforderungen überprüft werden.

Anwendbare Branchen

Öl- und Gassysteme

Wird zur Rohrleitungsisolierung in Upstream-, Midstream-, Raffinerie- und petrochemischen Anwendungen verwendet, bei denen die ausgewählten Edelstahlmaterialien und die Druckklasse mit den Betriebsbedingungen kompatibel sind.

Chemische Verarbeitung

Geeignet zur Isolierung kompatibler chemischer und Prozessflüssigkeiten. Gehäuse, Scheibe, Schaft, Sitz und andere Materialauswahlen sollten anhand der chemischen Zusammensetzung, Konzentration, Betriebstemperatur und des Drucks überprüft werden.

Wasser und Abwasser

Gilt für ausgewählte Wasserverteilungs-, Aufbereitungs-, Versorgungs- und Prozesswasserleitungen, bei denen ein Flanschabsperrventil erforderlich ist.

Energie- und Versorgungssysteme

Kann zur Isolierung in industriellen Versorgungsleitungen, Energiesystemen, HVAC-Diensten und anderen kompatiblen Flüssigkeitsanwendungen innerhalb der angegebenen Druck- und Temperaturgrenzen verwendet werden.

Überlegungen zur Auswahl

Pipelinegröße:Bestätigen Sie vor der Bestellung die Rohrnenngröße und die erforderliche Ventilgröße. Auch bei Ventilen mit großem Durchmesser ist der verfügbare Einbau- und Betriebsraum zu prüfen.

Druckklasse:Bestätigen Sie, dass Klasse 150 und der angegebene maximale Betriebsdruck für den tatsächlichen Rohrleitungsdruck bei Betriebstemperatur geeignet sind.

Mittlere Kompatibilität:Überprüfen Sie die Kompatibilität des Edelstahlgehäuses, der Scheibe, des Schafts, des Sitzes, der Packung und anderer benetzter Materialien mit dem Prozessmedium.

Verbindungsstandard:Überprüfen Sie den Flanschstandard, die RF-Ausrichtung, die Anordnung der Bolzenlöcher, den Dichtungstyp und die Anforderungen an die Baulänge anhand der Rohrleitungszeichnungen.

Betriebsmethode:Bestätigen Sie, ob je nach Ventilgröße, Einbaulage, verfügbarem Betriebsraum und erforderlichem Betriebsdrehmoment eine Handrad- oder Getriebebetätigung erforderlich ist.

Anforderungen an den Sauerservice:Wenn das Ventil für Sauergas oder andere H2S-haltiger Service, Bereitstellung der geltenden NACE- oder Projektspezifikation zur Material- und Herstellungsbestätigung.

Installation und Wartung

Überprüfen Sie vor dem Einbau das Ventil, die Flanschflächen, die Dichtflächen und die Schutzabdeckungen auf Transportschäden. Die Rohrleitung sollte richtig ausgerichtet sein, damit äußere Rohrlasten nicht unnötig übertragen werden

FAQ

F1: Wie unterscheidet sich ein Absperrschieber von einem Kugelhahn bei der Rohrleitungsisolierung?

Ein Absperrschieber verwendet einen linear beweglichen Schieber zum Öffnen oder Schließen der Rohrleitung, während ein Kugelhahn eine rotierende Kugel verwendet. Absperrschieber werden üblicherweise für die Isolierung größerer Rohrleitungen ausgewählt, wenn ein gerader Durchflussweg und ein relativ geringer Strömungswiderstand in der vollständig geöffneten Position erforderlich sind.

F2: Was sollte überprüft werden, wenn der Absperrschieber schwer zu bedienen ist?

Überprüfen Sie, ob die Rohrleitung richtig ausgerichtet ist, ob die Spindel und der Antriebsmechanismus sauber und wie vorgeschrieben geschmiert sind und ob übermäßiger Druck oder Ablagerungen die Bewegung des Tors beeinträchtigen. Bleibt ein abnormaler Widerstand bestehen, sollte das Ventil isoliert und überprüft werden, anstatt es mit zusätzlicher externer Hebelkraft zu erzwingen.

F3: Wie sollte ein Absperrschieber aus Edelstahl vor der Installation gelagert werden?

Das Ventil sollte an einem sauberen und trockenen Ort mit angebrachten Flanschschutzvorrichtungen gelagert werden. Vermeiden Sie den Kontakt mit korrosiven Substanzen, übermäßiger Feuchtigkeit, Stößen und einer Kontamination der inneren Dichtungsflächen. Auch große Ventile sollten bei der Lagerung und Handhabung angemessen abgestützt werden.

F4: Was kann zu Undichtigkeiten führen, nachdem ein Absperrschieber installiert wurde?

Mögliche Ursachen sind beschädigte Dichtflächen, ungeeigneter Dichtungseinbau, Fremdkörper im Ventil, fehlerhafter Schließvorgang oder Probleme bei der Ausrichtung der Rohrleitung. Die tatsächliche Ursache sollte durch Inspektion und Druckprüfung ermittelt werden, nachdem das System sicher isoliert wurde.

F5: Kann ein ANSI 150LB-Edelstahlschieber gemäß einer Rohrleitungszeichnung geliefert werden?

Ja. Ventilgröße, Einbaumaße, Flanschanordnung, Betriebsposition, Materialkonfiguration und andere Verbindungsanforderungen können vor der Produktion anhand einer Rohrleitungszeichnung überprüft werden. Dies ist insbesondere bei Ersatzventilen und Projekten mit festen Einbaumaßen sinnvoll.

F6: Kann das Ventil als Ersatz für einen vorhandenen Absperrschieber verwendet werden?

Ja, sofern das Ersatzventil der erforderlichen Größe, Druckklasse, Baulänge, Flanschverbindung, Materialspezifikation, Funktionsweise und Einbauraum entspricht. Vorhandene Ventilzeichnungen, Typenschildinformationen oder Maßdaten können zur Konfigurationsbestätigung verwendet werden.

F7: Wie kann die Lebensdauer des Ventils aufrechterhalten werden?

Betreiben Sie das Ventil innerhalb der angegebenen Druck- und Temperaturgrenzen, vermeiden Sie unnötige wiederholte Zyklen, halten Sie die Spindel und den Betätigungsmechanismus in einem geeigneten Zustand und überprüfen Sie das Ventil regelmäßig gemäß dem Wartungsplan für die Rohrleitung. Jede ungewöhnliche Leckage oder jeder Betriebswiderstand sollte umgehend untersucht werden.

F8: Welche technischen Informationen sollten vor der Bestellung bestätigt werden?

Zu den wichtigsten Informationen gehören Nenngröße, Druckklasse, Endanschluss, Baulänge, Gehäuse- und Innenausstattungsmaterialien, Sitzkonfiguration, Betriebsmethode, Betriebsmedium, Druck, Temperatur, geltende Normen sowie alle besonderen Inspektions- oder Dokumentationsanforderungen.
