Rückschlagklappe ANSI Klasse 150
  • Rückschlagklappe ANSI Klasse 150Rückschlagklappe ANSI Klasse 150
  • Rückschlagklappe ANSI Klasse 150Rückschlagklappe ANSI Klasse 150

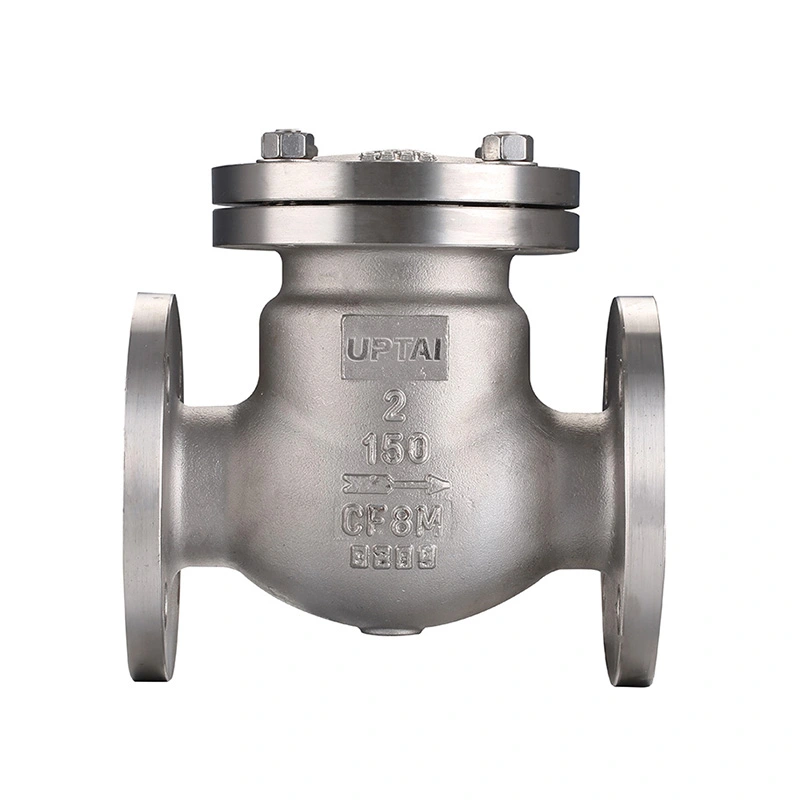

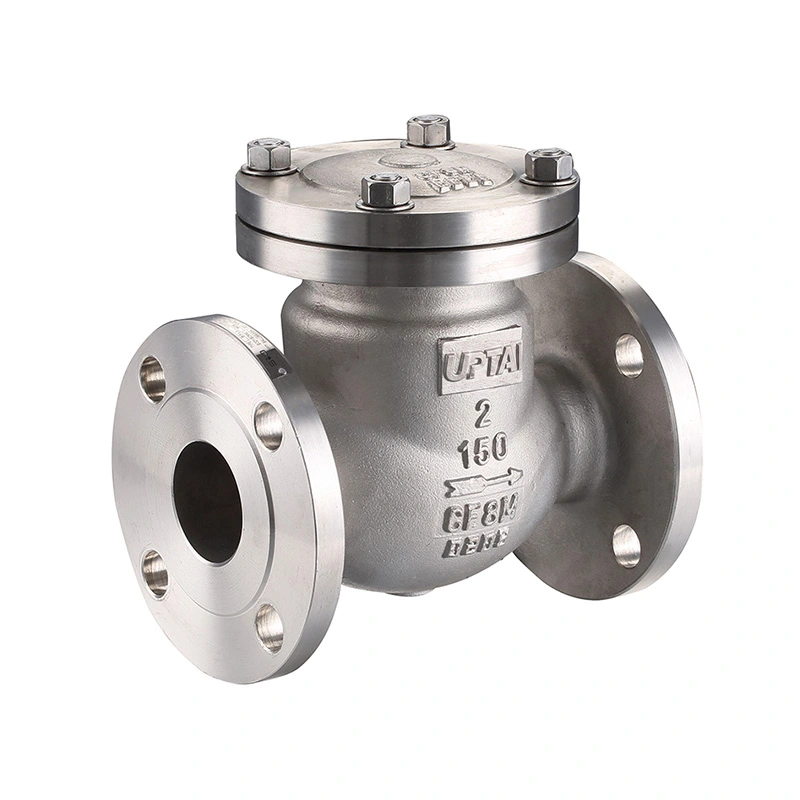

Rückschlagklappe ANSI Klasse 150

Die Shangtai-Rückschlagklappe ANSI Klasse 150 verwendet eine Klappscheibe zur Steuerung des Rückflusses in Rohrleitungen. Die Scheibe öffnet sich, wenn das Medium vorwärts fließt, und schließt sich, wenn sich die Strömungsrichtung ändert, und verhindert so einen Rückfluss zu Pumpen, Kompressoren und anderen Geräten. Es ist für Rohrleitungen mit großem Durchmesser in Wasseraufbereitungs-, Petrochemie-, Energie- und allgemeinen Industriesystemen erhältlich, wobei je nach Betriebsbedingungen unterschiedliche Materialien und Anschlussoptionen verfügbar sind.

Das Rückschlagventil ANSI Klasse 150 ist ein Rückschlagventil mit Klappscheibe zur Steuerung der Durchflussrichtung in Industrierohrleitungen. Die Scheibe bewegt sich mit der Prozessströmung und schließt, wenn die Strömung abnimmt oder sich umkehrt. Für den Normalbetrieb ist kein externer Aktor erforderlich.

Dieses Ventil ist für kompatible Wasser-, Dampf-, Öl-, Gas-, Meerwasser- und Industrieflüssigkeiten erhältlich. Die angegebene Konfiguration verwendet CF8M-Edelstahl für Gehäuse und Scheibe und F316 für den Sitz. Die Ventilauswahl sollte auf dem tatsächlichen Medium, Druck, der Temperatur, der Rohrgröße und der Installationsanordnung basieren.

Hauptabmessungen

Größe 1/4" - 6"
Druckklasse CL150
Gewindestandard NPT, BSP
Maximaler Druck 285PSI
Design- und Herstellungsstandards ASME B16.34
Prüfung und Inspektion API598
Druck-Temperatur-Bewertungen ASME B16.34
Temperaturbereich -25℃~150℃
Körpermaterial ASTM A351 CF8M (316)
Scheibenmaterial ASTM A351 CF8M (316)
Sitzmaterial ASTM A182 F316
Optionen Weitere Materialien sind auf Anfrage erhältlich.

Ventilkonstruktion

Das Ventil besteht im Wesentlichen aus einem Gehäuse, einer Klappscheibe, einem Sitz, einem Scharniermechanismus und Dichtungskomponenten. Die Scheibe ist im Inneren des Gehäuses montiert und dreht sich im Betrieb um ihr Scharnier. Diese Anordnung ermöglicht es dem Ventil, sich mit Vorwärtsströmung zu öffnen und zum Sitz zurückzukehren, wenn sich die Strömungsbedingungen ändern.

Klappscheibe

Die Scheibe bewegt sich vom Sitz weg, wenn das Medium durch das Ventil fließt. Wenn der Vorwärtsfluss nachlässt, bewegt sich die Scheibe zurück in die geschlossene Position. Die Bewegung der Scheibe wird von der Strömungsgeschwindigkeit, der Einbaulage und der inneren Ventilgeometrie beeinflusst.

Sitz- und Dichtfläche

Das aufgeführte Sitzmaterial ist ASTM A182 F316. Die Sitz- und Tellerdichtflächen bilden beim Schließen des Ventils die Absperrschnittstelle. Ihr Zustand sollte während der Wartung überprüft werden, wenn Undichtigkeiten oder abnormales Schließen festgestellt werden.

Durchflussrichtung und Installation

Das Ventil sollte entsprechend der auf dem Gehäuse markierten Durchflussrichtung installiert werden. Überprüfen Sie vor der Installation den Pfeil, die Anschlussmaße und den verfügbaren Freiraum um das Ventil herum. Die Scheibe muss genügend Platz haben, um sich durch ihren Betriebsbereich zu bewegen, ohne die umliegenden Rohrleitungen oder Geräte zu berühren.

Horizontale Installation

Für Rückschlagklappen wird üblicherweise der horizontale Einbau verwendet. Das Ventil sollte so positioniert sein, dass sich die Scheibe frei bewegen und zum Sitz zurückkehren kann, wenn der Vorwärtsfluss nachlässt.

Vertikale Installation

Der vertikale Einbau hängt von der Ventilkonstruktion und der Durchflussrichtung ab. Der Einbau sollte ein korrektes Schließen der Scheibe unter den tatsächlichen Strömungsbedingungen ermöglichen. Das spezifische Modell und die Rohrleitungsanordnung sollten vor der Installation bestätigt werden.

Pipeline-Verbindung

Die aufgeführte Verbindungsspezifikation umfasst NPT- und BSP-Gewinde. Das passende Rohr oder Fitting sollte die entsprechende Gewindespezifikation verwenden. Vermeiden Sie beim Einbau eine übermäßige Anzugskraft, die das Ventilgehäuse oder die Gewindeverbindung beschädigen könnte.

Durchfluss- und Druckeigenschaften

Wenn das Ventil geöffnet ist, bewegt sich die Scheibe vom Strömungskanal weg. Der Druckabfall durch das Ventil hängt von seiner Größe, dem inneren Durchgang, der Durchflussrate und den Eigenschaften des Mediums ab. Bei Systemen mit hohem Durchfluss sollte die Ventilgröße entsprechend der erforderlichen Durchflussrate und nicht nur der Rohrgröße ausgewählt werden.

Die aufgeführte Druckklasse ist CL150 mit einem maximalen Druck von 285 PSI. Der zulässige Arbeitsdruck kann je nach Temperatur und Material variieren. Daher sollten Betriebsdruck und -temperatur zusammen mit der geltenden Druck-Temperatur-Bewertung überprüft werden.

Bei Pumpenauslassleitungen und anderen Systemen mit wechselnden Strömungsbedingungen sollte die Reaktion des Ventils als Teil der gesamten Rohrleitungskonstruktion berücksichtigt werden. Schnelle Strömungsänderungen können die Bandscheibenbewegung und den Systemdruck beeinflussen.

Überlegungen zum Wasserschlag

Ein Wasserschlag kann auftreten, wenn die fließende Flüssigkeit gestoppt wird oder schnell ihre Richtung ändert. Ein Rückschlagventil kann zu einem Druckanstieg beitragen, wenn die Klappe schließt, während noch ein erheblicher Durchfluss durch die Rohrleitung fließt.

Die Stärke des Druckstoßes hängt von Faktoren wie Strömungsgeschwindigkeit, Rohrlänge, Flüssigkeitseigenschaften, Ventilschließeigenschaften und Pumpenbetrieb ab. Wenn ein Wasserschlag ein Problem darstellt, sollten das Rückschlagventil und das gesamte Rohrleitungssystem gemeinsam bewertet werden.

Für Systeme, die eine kontrolliertere Scheibenbewegung erfordern, können Konfigurationen mit langsamem Schließen, Dämpfung oder Gegengewicht in Betracht gezogen werden. Die geeignete Struktur hängt von den tatsächlichen Pipelinebedingungen und Projektanforderungen ab.

Material- und Servicebedingungen

Die angegebenen Gehäuse- und Scheibenmaterialien sind ASTM A351 CF8M (316), während der Sitz ASTM A182 F316 ist. Diese Materialien eignen sich für viele industrielle Anwendungen, bei denen Edelstahl mit dem Prozessmedium kompatibel ist.

Die Materialverträglichkeit sollte anhand der tatsächlichen Zusammensetzung, Konzentration, Temperatur und des Drucks der Flüssigkeit überprüft werden. Meerwasser- und Chemieanwendungen erfordern möglicherweise eine zusätzliche Berücksichtigung der Chloridexposition und der Korrosionsbedingungen.

Weitere Materialoptionen sind auf Anfrage erhältlich. Für spezielle Anwendungen sollten die erforderlichen Gehäuse-, Scheiben- und Sitzmaterialien vor der Produktion bestätigt werden.

Typische Anwendungen

Pumpenauslassleitungen:Wird stromabwärts von Pumpen verwendet, um den Rückfluss zu begrenzen, wenn die Pumpe stoppt oder sich die Betriebsbedingungen ändern.

Wasseraufbereitung:Wird in kompatiblen Wasser- und Prozessleitungen eingesetzt, bei denen eine automatische Einweg-Durchflusskontrolle erforderlich ist.

Petrochemische Rohrleitungen:Wird mit kompatiblen Öl-, Gas- und Prozessflüssigkeiten innerhalb der angegebenen Druck-, Temperatur- und Materialgrenzen verwendet.

Energie- und Versorgungssysteme:Geeignet für ausgewählte Wasser-, Versorgungs- und Prozessleitungen, bei denen der Rückfluss kontrolliert werden muss.

Meerwassersysteme:Konfigurationen aus Edelstahl können in Betracht gezogen werden, wenn das Material für die tatsächlichen Meerwasserbedingungen geeignet ist.

Allgemeine industrielle Rohrleitungen:Wird an Geräten und Prozesslinien verwendet, bei denen eine selbsttätige Rücklaufsperre erforderlich ist.

Auswahlhilfe

Parameter Auswahlmöglichkeiten/Anforderungen
Nenngröße DN- oder NPS-Abmessung
Druckbewertung PN oder Klasse
Verbindungstyp Geflanscht, geschweißt, Wafer usw.
Installationsausrichtung Horizontale oder vertikale Installation
Medium Wasser, Dampf, Öl, Gas, Meerwasser oder andere Flüssigkeiten
Arbeitsdruck Normaler Betriebsdruck und Maximaldruck
Arbeitstemperatur Umgebungstemperatur, mittlere, hohe oder kryogene Temperatur
Körpermaterial Kohlenstoffstahl, Edelstahl, legierter Stahl, Duplex-Edelstahl usw.
Dichtungstyp Weicher Sitz, harter Metall-auf-Metall-Sitz, überlagert geschweißter Sitz
Wasserschlagfestigkeit Standardausführung, langsam schließend, gedämpft oder mit Gegengewicht
Verbindungsstandard GB, ANSI, EN, DIN usw.
Besondere Anforderungen Korrosionsschutz, verschleißfest, kryogener Einsatz, ölfrei und entfettet, Meerwassereinsatz usw.

Geben Sie für ein Angebot und eine technische Überprüfung die Nenngröße, die Druckstufe, den Anschlusstyp, die Installationsausrichtung, das Medium, den Betriebsdruck, die Temperatur und die Materialanforderungen an. Besondere Betriebsbedingungen wie Meerwasser, korrosive Medien oder Wasserschläge sollten ebenfalls identifiziert werden.

Prüfung und Inspektion

Der spezifizierte Design- und Herstellungsstandard ist ASME B16.34, und API 598 ist für Tests und Inspektionen aufgeführt. Das anwendbare Inspektionsverfahren kann das Ventilgehäuse, die Dichtungsbereiche, die Abmessungen und die Druckleistung umfassen.

Shell-Test

Beim Schalentest wird die Druckgrenze des zusammengebauten Ventils unter den vorgegebenen Testbedingungen überprüft. Der Prüfdruck und die Haltezeit sollten den geltenden Prüfanforderungen entsprechen.

Sitzdichtheitstest

Bei der Sitzprüfung wird geprüft, ob das geschlossene Ventil die vorgegebenen Leckage-Akzeptanzkriterien erfüllt. Die Prüfbedingungen hängen von der geltenden Norm und Ventilspezifikation ab.

Endkontrolle

Die Endkontrolle kann Maßkontrollen, Verbindungskontrollen, Oberflächenzustand, Identifikationsmarkierungen und Betriebsbewegungen umfassen. Erforderliche Prüfprotokolle oder Materialdokumentationen können entsprechend den Auftragsanforderungen mitgeliefert werden.

Betrieb und Wartung

Überprüfen Sie vor der Inbetriebnahme die Ausrichtung des Ventils, die Durchflussrichtung und die Sauberkeit der Rohrleitung. In der Rohrleitung verbleibende Fremdpartikel können während des Betriebs die Scheibe oder die Dichtfläche beeinträchtigen.

Während der Wartung sollten ungewöhnliche Geräusche, Vibrationen, wiederholte Scheibenbewegungen oder Rückströmung untersucht werden. Diese Bedingungen können mit der Strömungsgeschwindigkeit, der Installation, der Ventilgröße oder Änderungen im Betriebssystem zusammenhängen.

Vor Inspektions- oder Wartungsarbeiten die Rohrleitung isolieren und drucklos machen. Überprüfen Sie die Scheibe, den Scharniermechanismus, die Sitzfläche und die Karosserieverbindung auf Verschleiß, Ablagerungen oder Beschädigungen. Ersetzen Sie Komponenten, wenn ihr Zustand nicht mehr den geltenden Wartungsanforderungen entspricht.

FAQ

F1: Was ist ein Rückschlagventil der ANSI-Klasse 150?

Ein Rückschlagventil der ANSI-Klasse 150 ist ein Rückschlagventil mit Klappscheibe und einer Druckstufe der Klasse 150. Es nutzt den Prozessfluss, um die Scheibe zu öffnen und zu schließen, wenn der Durchfluss abnimmt oder sich umkehrt, wodurch es sich für die automatische Rückflussverhinderung in kompatiblen Industrierohrleitungen eignet.

F2: Benötigt eine Rückschlagklappe einen Stellantrieb?

Nein. Die Scheibe arbeitet automatisch entsprechend den Durchfluss- und Druckbedingungen in der Rohrleitung. Für den normalen Betrieb des Rückschlagventils ist kein pneumatischer, elektrischer oder hydraulischer Antrieb erforderlich.

F3: Welche Informationen werden bei der Auswahl einer Rückschlagklappe benötigt?

Zu den wichtigsten Informationen gehören Rohrgröße, Druckklasse, Verbindungstyp, Installationsrichtung, Medium, Betriebsdruck, Temperatur, Materialanforderungen und alle besonderen Anforderungen im Zusammenhang mit Korrosion, Wasserschlägen oder Inspektionen.

F4: Können Edelstahlkonstruktionen für Meerwasser verwendet werden?

Es kann für geeignete Meerwasseranwendungen in Betracht gezogen werden, die Materialverträglichkeit sollte jedoch anhand der Chloridkonzentration, der Temperatur, der Strömungsbedingungen und anderer Korrosionsfaktoren bewertet werden. Die Edelstahlsorte sollte vor der Auswahl bestätigt werden.

F5: Was kann nach der Installation des Ventils zu einem Rückfluss führen?

Mögliche Ursachen sind eine falsche Einbaurichtung, eine sich nicht frei bewegende Scheibe, beschädigte Dichtflächen, Fremdkörper im Inneren des Ventils, eine ungeeignete Dimensionierung oder Betriebsbedingungen außerhalb des vorgesehenen Bereichs. Das Ventil und die umgebenden Rohrleitungen sollten überprüft werden, nachdem das System sicher isoliert wurde.

F6: Kann das Ventil für Hochtemperaturmedien verwendet werden?

Der angegebene Temperaturbereich beträgt -25℃ bis 150℃. Der tatsächliche Einsatz bei erhöhter Temperatur sollte anhand der Druck-Temperatur-Bewertung und der Kompatibilität der Gehäuse-, Scheiben- und Sitzmaterialien mit dem Medium überprüft werden.

F7: Sind andere Materialien verfügbar?

Ja. Andere Materialkonfigurationen sind auf Anfrage erhältlich. Das erforderliche Material sollte entsprechend dem Medium, dem Druck, der Temperatur, den Korrosionsbedingungen und den geltenden Projektanforderungen spezifiziert werden.
