3PC-Kugelhahn-Schweißnaht erweitert

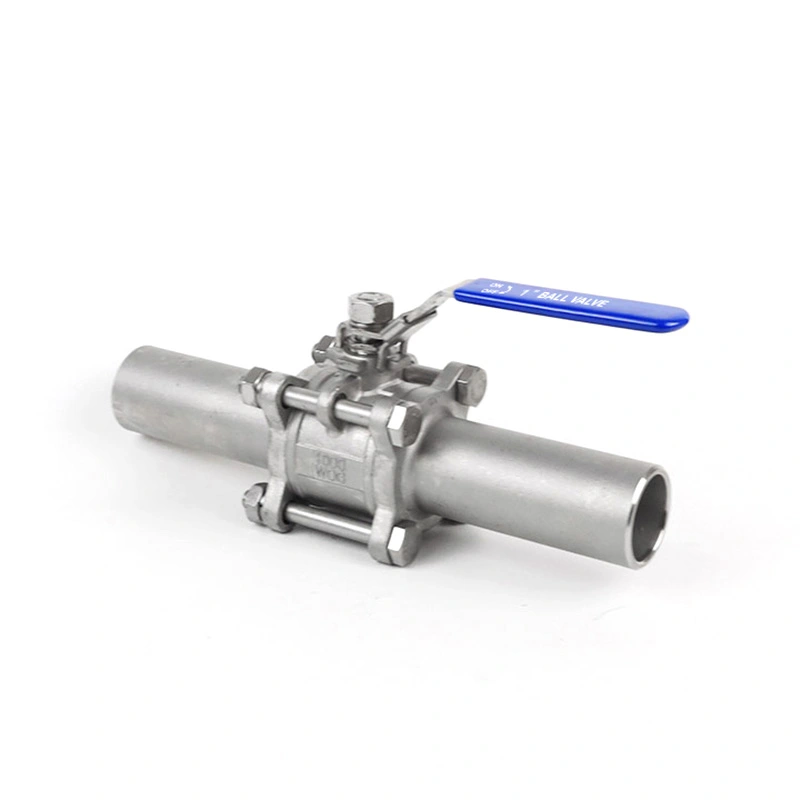

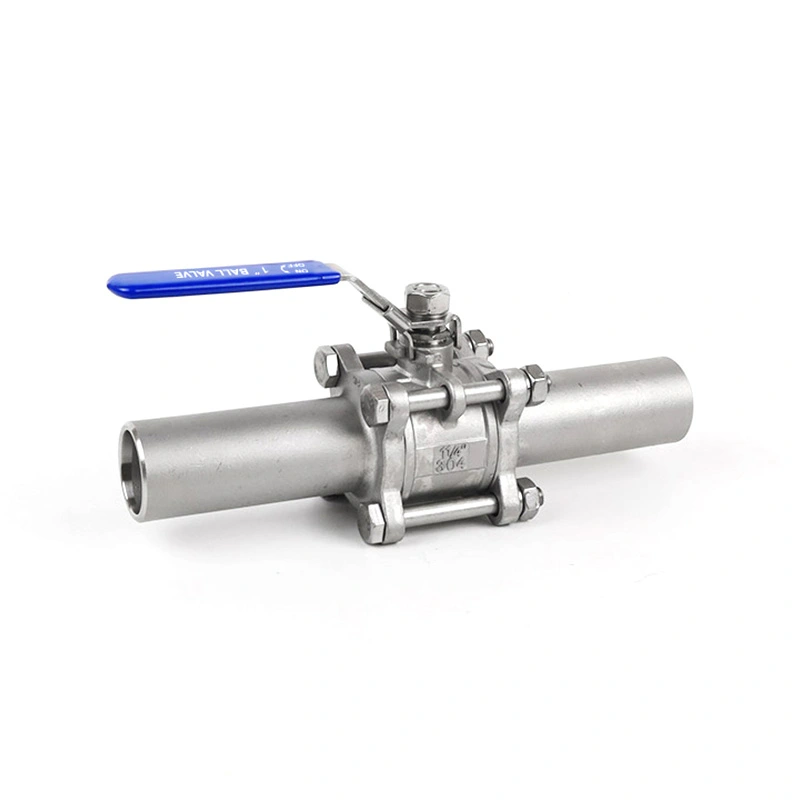

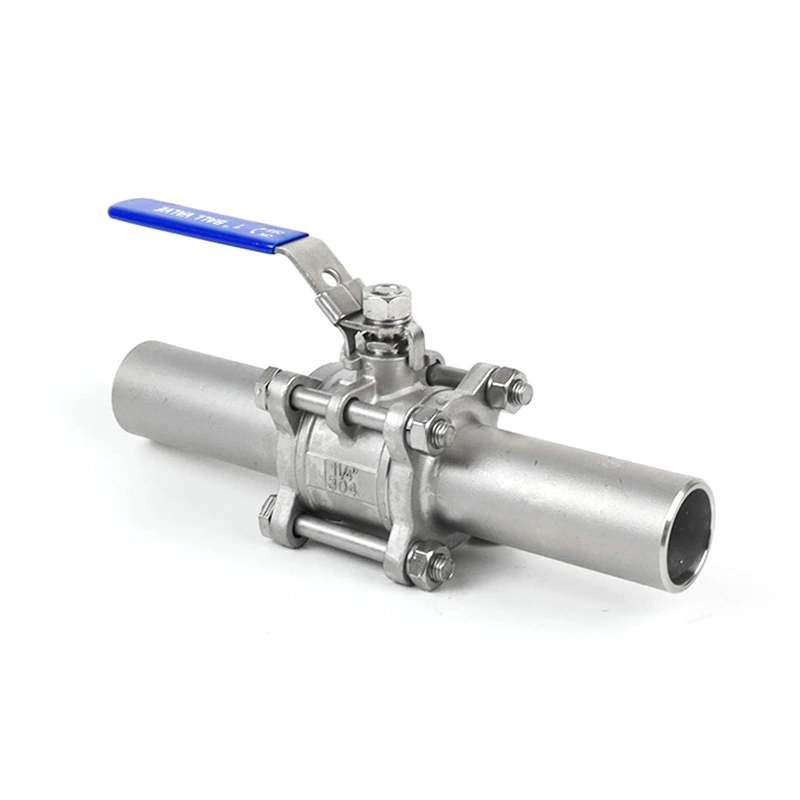

Der 3PC Ball Valve Weld Extended verwendet verlängerte Stumpfschweißenden, um eine zusätzliche Schweißlänge zwischen dem Ventil bereitzustellen Körper und Rohrleitung. Die verlängerten Enden sind nützlich für isolierte Rohrleitungen, Erdinstallationen und Rohrleitungslayouts wo zusätzlicher Schweißabstand erforderlich ist. Das dreiteilige Gehäuse bietet außerdem Zugriff auf interne Komponenten Inspektion und Austausch nach der Isolierung der Rohrleitung.

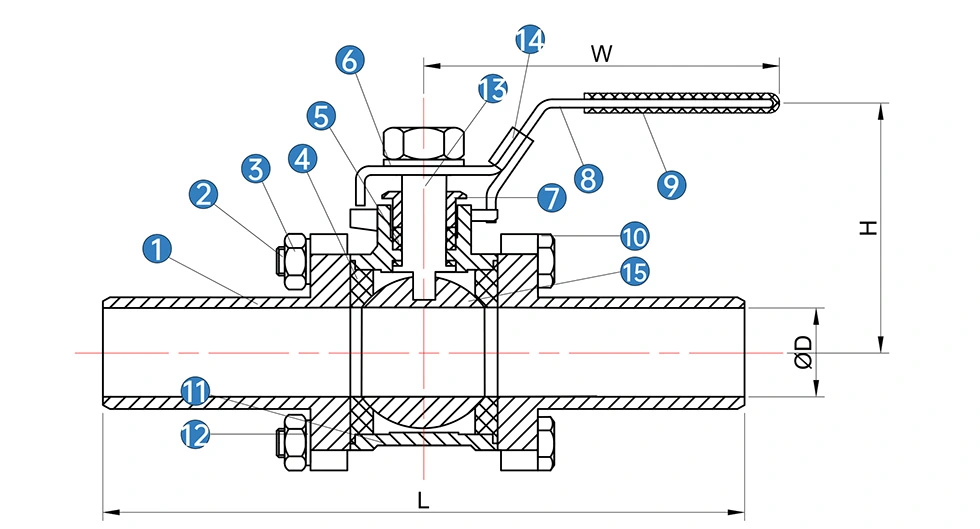

Hauptabmessungen

* N: Gewindeenden gemäß ANSI B 2.1 NPT
* B: Gewindeenden gemäß BS21 BSP

Produktmerkmale

1. Verlängerte Stumpfschweißenden

Die verlängerten Schweißenden bieten zusätzlichen Platz zum Schweißen von Rohrleitungen und tragen dazu bei, dass Schweißarbeiten von der Hauptleitung ferngehalten werden Ventilkörper. Diese Konfiguration ist nützlich für isolierte oder erdverlegte Rohrleitungen, in denen das Ventil positioniert werden muss außerhalb der Isolierung oder an einer zugänglichen Stelle.

2. Dreiteilige Konstruktion

Der geteilte Körper ermöglicht das Öffnen des Ventils für Inspektions- und Wartungszwecke. Sitze, Dichtungen und andere interne Auf die Komponenten kann zugegriffen werden, wenn ein Austausch erforderlich ist, sodass weniger die komplette Ventilbaugruppe ausgetauscht werden muss.

3. Materialien aus Edelstahl 316

Der 3PC-Kugelhahn Weld Extended verwendet ASTM A351 CF8M (316) für das Gehäuse und ASTM A182 F316 für Kugel und Schaft. Der Standardsitz besteht aus RPTFE (PTFE + 15 % fv). Andere Materialkombinationen können je nach Bedarf geliefert werden Servicebedingungen.

4. Stumpfschweißverbindung

Die Schweißenden entsprechen den Anforderungen von ASME B16.25. Eine Stumpfschweißverbindung sorgt für eine dauerhafte Verbindung zwischen dem Ventil und Rohrleitung, wobei das Schweißverfahren und die Rohrvorbereitung durch die entsprechende Rohrleitungsspezifikation bestimmt werden.

Schweißen und Installation

Überprüfen Sie vor dem Schweißen die Rohrgröße, die Abmessungen des Schweißendes, den Zustand der Fase und die Ausrichtung. Die Pipeline sollte sein ordnungsgemäß abgestützt werden, um eine übermäßige Belastung des Ventils während der Installation zu verhindern. Auch Schweißverfahren sollten befolgt werden die jeweils gültige Projektspezifikation.

Die verlängerten Enden sorgen für zusätzlichen Abstand zwischen dem Schweißbereich und dem Ventilinneren. Geeignete Schweiß- und Um den Sitz, die Dichtungen und andere hitzeempfindliche Komponenten zu schützen, sollten dennoch Maßnahmen zur Wärmekontrolle befolgt werden.

Materialien und Betriebsbedingungen

Das Ventil ist für einen Temperaturbereich von -25℃ bis 150℃ und einen maximalen Druck von 285PSI unter den aufgeführten Spezifikationen spezifiziert Bedingungen. Die tatsächlichen Betriebsgrenzen sollten je nach Ventilgröße, Medium, Temperatur und Umgebung bestätigt werden anwendbare Druck-Temperatur-Bewertung.

Das Edelstahlgehäuse, die F316-Kugel und der F316-Spindel sind für kompatible Industriemedien vorgesehen. Sitz und Abdichtung Die Materialauswahl sollte vor der Bestellung anhand der tatsächlichen Flüssigkeit, Temperatur und des tatsächlichen Drucks überprüft werden.

Qualitätsprüfung

Materialinspektion

Materialidentifikation und zugehörige Prüfprotokolle können entsprechend den Bestellanforderungen bereitgestellt werden. Material Für die entsprechenden Ventilkonfigurationen sind Testberichte verfügbar.

Maßprüfung

Ventilabmessungen und Schweißendenmerkmale werden anhand der angegebenen Produktzeichnungen und Anforderungen überprüft. Die Inspektion kann die Länge des Schweißendes, die Abmessungen und den allgemeinen Montagezustand umfassen.

Druck- und Dichtungsprüfungen

Ventiltests und -inspektionen folgen den Anforderungen der API 598. Zur Überprüfung werden Druck- und Dichtheitsprüfungen durchgeführt Überprüfen Sie vor dem Versand die Dichtungsleistung des Ventilgehäuses und des Sitzes.

Ventilinspektion abgeschlossen

Die Endkontrolle umfasst das Aussehen, den Zusammenbau, den Schweißendenschutz und den Betriebszustand des Ventils. Erforderliches Produkt Dokumente können entsprechend der Bestellung erstellt werden.

Anwendungen

Der 3PC-Kugelhahn Weld Extended eignet sich für industrielle Rohrleitungen, bei denen eine Schweißverbindung und zusätzliche Schweißnähte erforderlich sind Abstand erforderlich sind. Zu den typischen Anwendungen gehören petrochemische Verarbeitung, Öl- und Gassysteme, thermische Energie, Wasseraufbereitung und allgemeine industrielle Flüssigkeitskontrolle.

Die Konfiguration mit verlängertem Ende ist besonders nützlich bei der Isolierung von Rohrleitungen, Erdinstallationen oder Baustellen Die Anordnung begrenzt den verfügbaren Platz um das Ventilgehäuse herum. Die Eignung für die Anwendung sollte anhand der bestätigt werden Medium, Druck, Temperatur und Rohrleitungsspezifikation.

Verpackung

Für den Exporttransport werden die Ventile in Wellkartons und Sperrholzkisten verpackt. Die Schweißenden sind beim Verpacken geschützt, um das Risiko einer Beschädigung der Fase und der Verbindungsflächen während der Handhabung zu verringern Versand.

FAQ

1. Welchen Zweck haben die verlängerten Schweißenden eines 3PC-Kugelhahns mit Weld Extended?

Die verlängerten Schweißenden sorgen für zusätzlichen Schweißabstand zwischen Ventilkörper und Rohrleitung. Sie sind nützlich für isolierte Rohrleitungen, erdverlegte Installationen und andere Anordnungen, bei denen der Schweißbereich weiter positioniert werden muss vom Ventilkörper.

2. Welches Material wird für das Ventil verwendet?

Das Standardgehäusematerial ist ASTM A351 CF8M (316), wobei ASTM A182 F316 für Kugel und Schaft verwendet wird. Der Sitz ist RPTFE (PTFE+15 % fv). Weitere Materialien sind auf Anfrage erhältlich.

3. Welche Norm gilt für die Stumpfschweißenden?

Die Stumpfschweißenden sind nach ASME B16.25 spezifiziert. Das endgültige Schweißverfahren sollte den geltenden Vorschriften entsprechen Pipeline- oder Projektspezifikation.

4. Kann das Ventil nach der Installation gewartet werden?

Ja. Das dreiteilige Gehäuse bietet Zugang zu internen Komponenten zur Inspektion und zum Austausch. Die Pipeline muss vor der Wartung des Ventils isoliert und drucklos gemacht werden.

5. Was sind die Druck- und Temperaturgrenzen?

Der angegebene Maximaldruck beträgt 285 PSI und der Temperaturbereich beträgt -25℃ bis 150℃. Der tatsächlich zulässige Betrieb Die Bedingungen hängen von der Ventilgröße, dem Medium und der anwendbaren Druck-Temperatur-Bewertung ab.

6. Welche Unterlagen können zur Verfügung gestellt werden?

Je nach Ventil können Materialprüfberichte und entsprechende Prüf- oder Produktdokumentationen bereitgestellt werden Konfigurations- und Bestellanforderungen.
