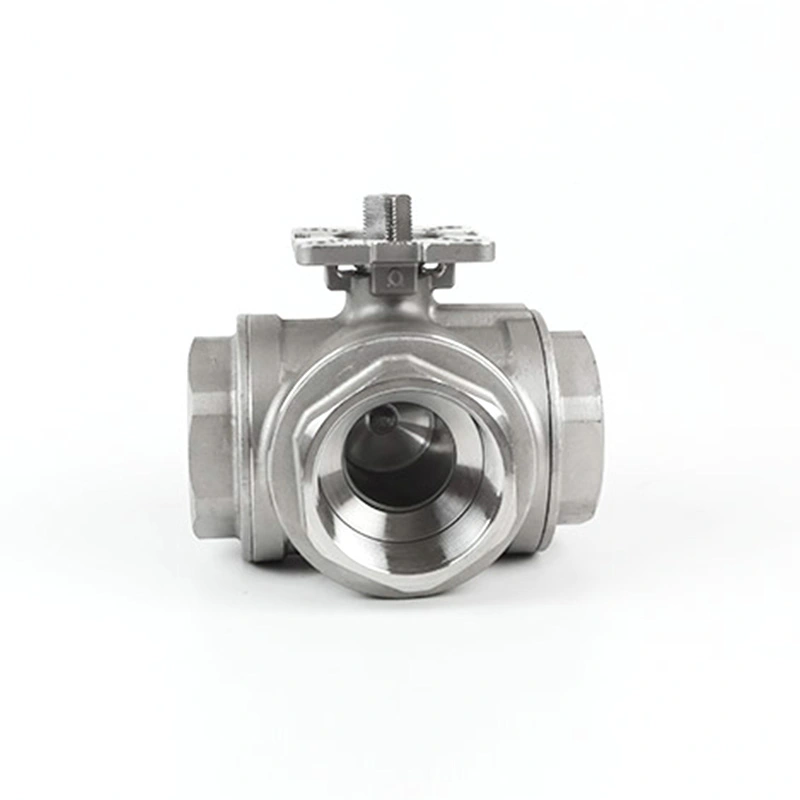

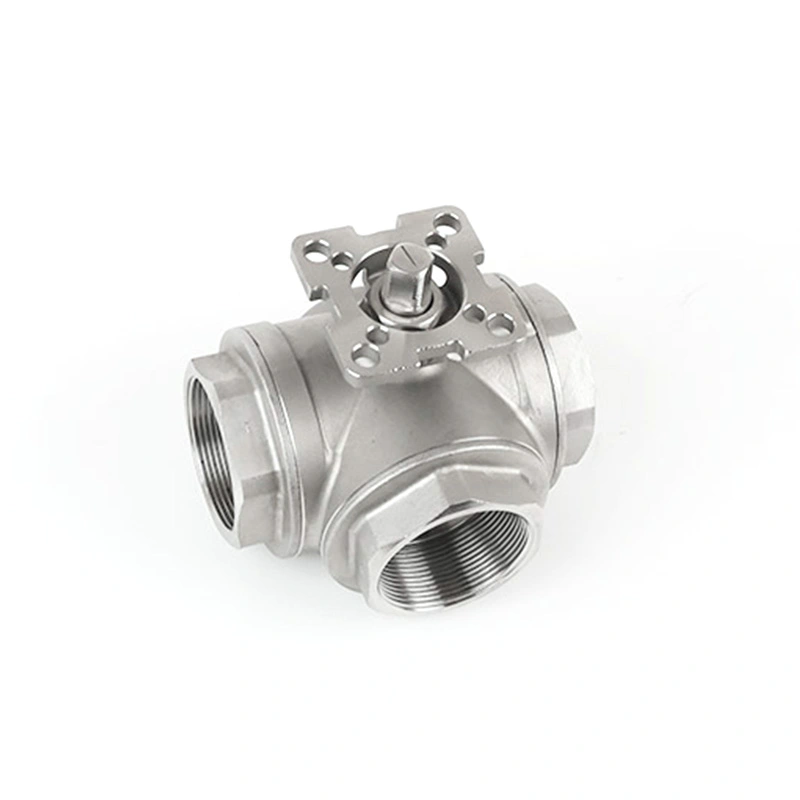

Dreiwege-Kugelhahn mit ISO 5211-Direktmontageplatte, L-Anschluss

Der Dreiwege-Kugelhahn mit ISO 5211-Direktmontageplatte mit L-Anschluss ist für Rohrleitungssysteme konzipiert, die eine Änderung der Durchflussrichtung erfordern. Seine L-Port-Struktur verbindet einen gemeinsamen Port mit einem von zwei Flusswegen und eignet sich daher ideal für Umleitungs-, Bypass-Leitungen, Zirkulationssysteme, Dosiergeräte und automatisierte Flüssigkeitskontrolleinheiten.

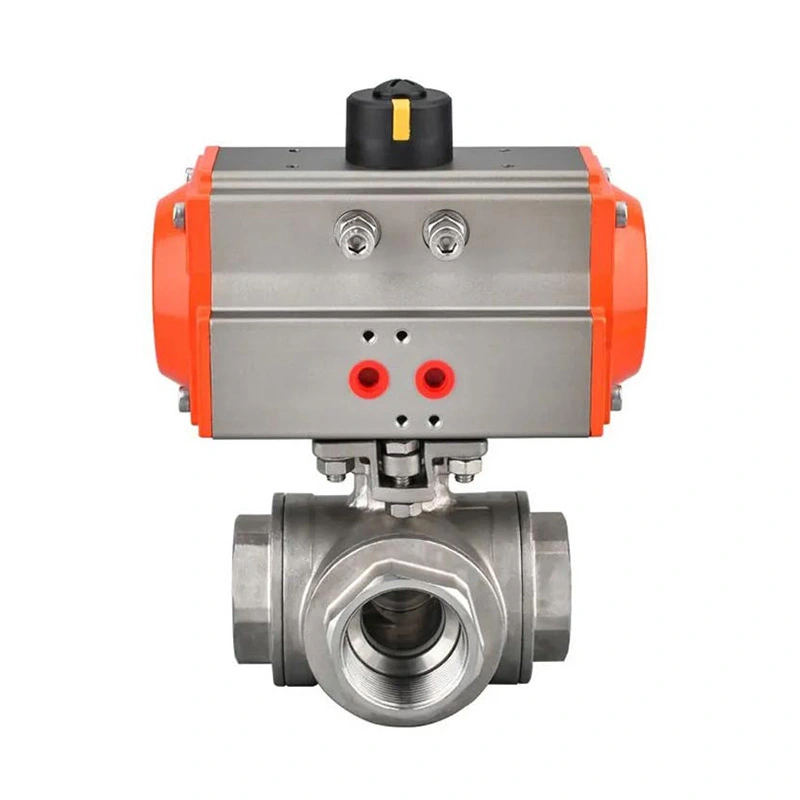

Die integrierte ISO 5211-Direktmontageplatte ermöglicht eine einfachere Installation pneumatischer oder elektrischer Antriebe. Es verbessert die Ausrichtung des Aktuators, reduziert zusätzliche Halterungen und Kupplungen, spart Installationsraum und unterstützt eine effiziente Automatisierung.

Präzisionsgefertigte Gewindeenden gewährleisten eine reibungslose Installation, sichere Verbindung und stabile Dichtungsleistung, wenn sie mit dem richtigen Rohrstandard abgestimmt sind.

Hauptabmessungen

Über Shangtai

Shangtai ist ein Hersteller von Quellventilen mit Sitz in Wenzhou, Zhejiang, China, einem wichtigen Ventilproduktionsstandort. Unsere Fabrik ist nur 10 Minuten vom Flughafen entfernt, was Besuche und Inspektionen für globale Kunden bequem macht.

Als anerkannter Ventilhersteller in China bietet Shangtai eine direkte Preisgestaltung ab Werk durch direkte Kontrolle von Produktion, Werkzeugausstattung, Inspektion und Lieferung. Wir verfügen über ISO 9001- und CE-Zertifizierungen und unterstützen auch die Formenentwicklung und OEM/ODM-Anpassung.

Für dieses Produkt stellen wir Parameterzeichnungen, technische Beratung und einen schnellen Kundendienst zur Verfügung, um Kunden beim Kauf mit Vertrauen zu helfen.

Qualitätskontrollprozess

Rohstoffverifizierung

Materialprüfgeräte unterstützen die Materialprüfung und -bestätigung vor Ort.

Bearbeitungsinspektion

Gewindegenauigkeit, Abmessungen, Oberflächenbeschaffenheit und wichtige Strukturteile werden während der Produktion überprüft.

ISO 5211-Pad-Steuerung

Die Montageabmessungen und die Ausrichtung der Aktuatorschnittstelle werden überprüft, um die Kompatibilität sicherzustellen.

Montagekontrolle

Kugel-, Sitz-, Schaft- und Dichtungskomponenten werden nach standardisierten Verfahren montiert.

Druck- und Dichtungstest

Ventile werden vor dem Versand auf Dichtleistung und Betriebszuverlässigkeit geprüft.

Endkontrolle und Verpackung

Aussehen, Kennzeichnung, Menge und Verpackung werden überprüft, um den Bestellanforderungen zu entsprechen.

FAQ

F1: Was ist die Hauptfunktion eines Dreiwege-Kugelhahns mit L-Anschluss?

Eine L-Port-Konfiguration wird hauptsächlich zum Umschalten oder Umleiten des Flusses zwischen angeschlossenen Rohrleitungszweigen verwendet. Die interne Anschlussanordnung ermöglicht es dem Bediener, den Durchflussweg zu ändern, indem er die Kugel in die gewünschte Position dreht.

F2: Wofür wird das ISO 5211-Direktmontagepad verwendet?

Das ISO 5211-Montagepad bietet eine standardisierte Schnittstelle für kompatible pneumatische oder elektrische Aktoren. Das Montagemuster und das Betriebsdrehmoment des Stellantriebs sollten entsprechend der Ventilgröße und den Anwendungsanforderungen bestätigt werden.

F3: Kann ein L-Port-Ventil alle drei Ports gleichzeitig verbinden?

Ventile mit L-Anschluss sind im Allgemeinen für die Durchflussumschaltung zwischen zwei Anschlüssen gedacht, anstatt alle drei Anschlüsse gleichzeitig zu verbinden. Wenn ein Strömungsweg mit drei Anschlüssen oder eine Mischfunktion erforderlich ist, ist eine T-Anschluss-Konfiguration möglicherweise besser geeignet.

F4: Kann Shangtai Produktzeichnungen und technische Parameter bereitstellen?

Ja. Für die Ventilauswahl, Installationsplanung und Maßbestätigung können Produktzeichnungen, Maßangaben und technische Spezifikationen bereitgestellt werden. Die erforderlichen Anschluss-, Druck-, Temperatur- und Materialspezifikationen sollten vor der Produktion bestätigt werden.

F5: Kann das Ventil an unterschiedliche Betriebsbedingungen angepasst werden?

Ja. Materialkombinationen, Dichtungskomponenten, Anschlussspezifikationen und Antriebskonfigurationen können je nach Arbeitsmedium, Druck, Temperatur und Steuerungsanforderungen berücksichtigt werden.

F6: Kann das Ventilmaterial vor dem Versand überprüft werden?

Die Materialüberprüfung kann entsprechend der Produktkonfiguration und den Inspektionsanforderungen angeordnet werden. Sofern angegeben, können auch Materialdokumentationen und zugehörige Prüfprotokolle bereitgestellt werden.

F7: Welche Informationen sollte ich vor der Bestellung angeben?

Bitte geben Sie die Ventilgröße, das Gehäuse- und Dichtungsmaterial, das Arbeitsmedium, den Druck, die Temperatur, den Anschlussstandard, das erforderliche Durchflussmuster und die Anforderungen an den Antrieb an. Bei automatisierten Anwendungen sollten auch der Antriebstyp und das erforderliche Betriebsdrehmoment bestätigt werden.

F8: Was ist ein Dreiwege-Kugelhahn mit ISO 5211-Direktmontage-Pad-L-Anschluss?

A Dreiwege-Kugelhahn mit ISO 5211-Direktmontageplatte, L-Anschlusskombiniert einen L-Port-Dreiwege-Flussweg mit einer ISO 5211-Antriebsmontageschnittstelle. Es ist für Anwendungen konzipiert, die eine Durchflussumschaltung oder -umleitung zusammen mit pneumatischer oder elektrischer Betätigung erfordern.
