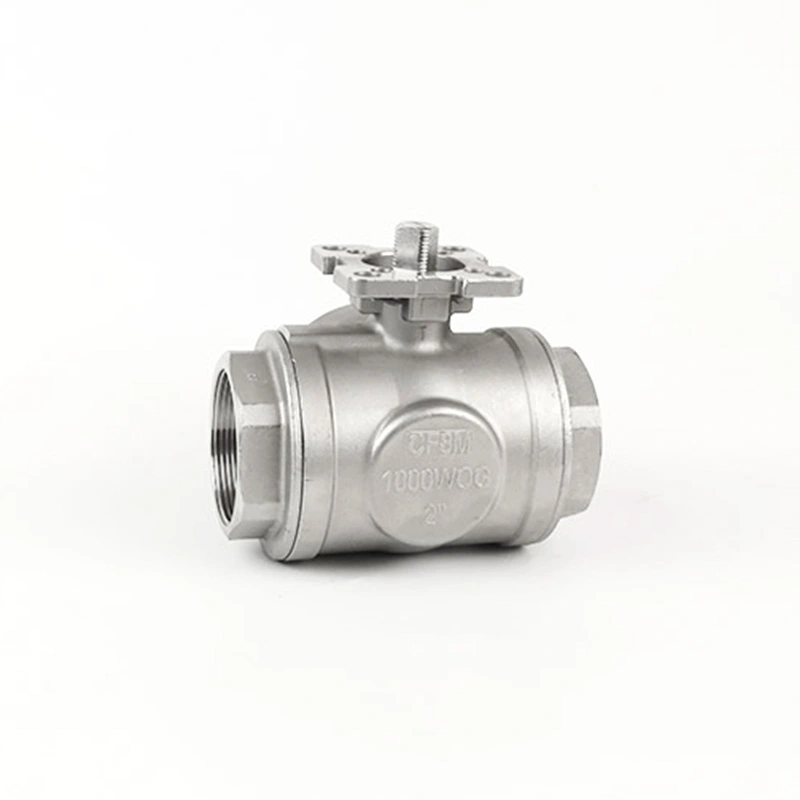

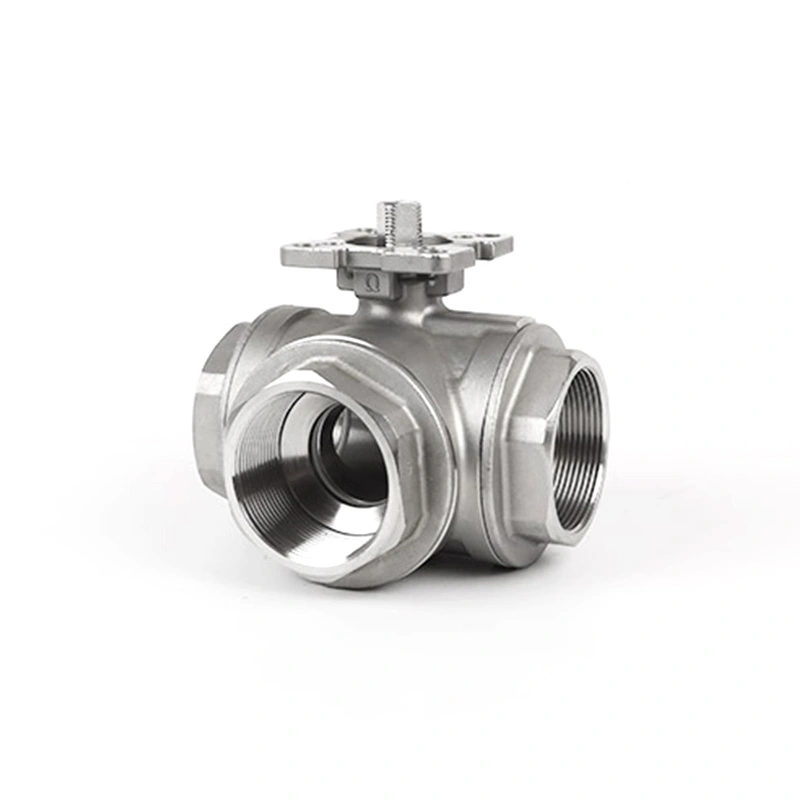

Dreiwege-Kugelhahn mit T-Anschluss für Direktmontage nach ISO 5211

Der Shangtai Dreiwege-Kugelhahn mit ISO 5211 Direktmontage-T-Anschluss ist für die flexible Durchflussregelung in industriellen Rohrleitungssystemen konzipiert. Das T-Port-Design unterstützt das Mischen, Umleiten und die Strömungsverteilung in mehrere Richtungen, während das ISO 5211-Montagepad eine schnelle und stabile Installation des Stellantriebs ermöglicht.

Als Quellventilhersteller in Wenzhou, China, bietet Shangtai wettbewerbsfähige Preise direkt ab Werk, zuverlässige Produktionskapazität und starke Anerkennung auf dem chinesischen Ventilmarkt. Unsere Fabrik ist nur 10 Minuten vom Flughafen entfernt, was Besuche und Inspektionen bequem macht.

Produkteinführung

Dieses Dreiwege-Kugelventil mit T-Anschluss eignet sich für Anwendungen, bei denen ein Ventil mehrere Durchflussrichtungen steuern muss. Im Vergleich zu Standard-Zweiwegeventilen trägt es dazu bei, die Rohrleitungsanordnung zu vereinfachen, den Installationsraum zu reduzieren und die Effizienz der Systemsteuerung zu verbessern.

Hauptabmessungen

Zu den wichtigsten Vorteilen gehören:

T-Port-Strömungsdesign zum Mischen, Umleiten oder Verteilen von Medien

Direktmontageplatte nach ISO 5211 für den Anschluss pneumatischer oder elektrischer Stellantriebe

Es ist keine zusätzliche Halterung erforderlich, wodurch die Installationshöhe reduziert und die Ausrichtung des Aktuators verbessert wird

Präzisionsgewindeenden für eine reibungslose Montage und sichere Rohrverbindung

Stabile Dichtungsleistung für zuverlässigen täglichen Betrieb

OEM/ODM-Unterstützung, unterstützt durch die Formenentwicklungsfähigkeit von Shangtai

Produktparameterzeichnungen stehen zur Größenbestätigung, Projektabstimmung und technischen Bewertung zur Verfügung.

Qualitätskontrollprozess

Shangtai folgt einem standardisierten Inspektionssystem, das IQC, IPQC, FQC und OQC umfasst, um die Qualität vom Material bis zum Versand unter Kontrolle zu halten.

IQC – Eingangsqualitätskontrolle

Rohstoffe werden vor der Produktion geprüft. Materialprüfgeräte unterstützen die Materialüberprüfung vor Ort.

IPQC – In-Prozess-Qualitätskontrolle

Während der Bearbeitung und Montage werden Schlüsselabmessungen, Gewindegenauigkeit, Oberflächenbeschaffenheit und ISO 5211-Padabmessungen überprüft.

FQC – Endgültige Qualitätskontrolle

Fertige Ventile werden entsprechend den Auftragsanforderungen auf Aussehen, Funktion, Dichtleistung und Druckzuverlässigkeit geprüft.

OQC – Ausgangsqualitätskontrolle

Vor der Lieferung werden Verpackung, Kennzeichnung, Menge und Dokumente überprüft, um sicherzustellen, dass die Ware für den sicheren Versand bereit ist.

FAQ

F1: Wie bestimmt eine T-Anschluss-Kugel die Strömungsrichtung?

Der Strömungsweg wird durch die interne Anschlussanordnung und die Drehposition der Kugel bestimmt. Vor der Installation sollte die erforderliche Verbindung zwischen den drei Rohrleitungsanschlüssen bestätigt werden, damit die Position des Ventilgriffs oder des Stellantriebs dem vorgesehenen Strömungsweg entspricht.

F2: Kann ein T-Anschlussventil sowohl zum Mischen als auch zum Umleiten verwendet werden?

Ja, eine T-Port-Konfiguration kann für verschiedene Drei-Wege-Durchflussanordnungen verwendet werden. Ob es zum Mischen, Umleiten oder Verteilen geeignet ist, hängt von der Anschlussgeometrie, den Druckverhältnissen und der Rohrleitungsführung ab. Bei der Bestellung ist das gewünschte Strömungsbild anzugeben.

F3: Muss der Antrieb zum Ventildrehmoment passen?

Ja. Der Antrieb sollte unter den tatsächlichen Betriebsbedingungen ein ausreichendes Drehmoment für das Ventil bereitstellen. Bei der Auswahl eines pneumatischen oder elektrischen Stellantriebs sollten Ventilgröße, Sitzmaterial, Arbeitsdruck, Medium und Betriebsfrequenz berücksichtigt werden.

F4: Was ist bei der Auswahl des Ventilsitzes zu beachten?

Das Sitzmaterial sollte entsprechend dem Arbeitsmedium, der Temperatur, dem Druck und der erforderlichen Dichtleistung ausgewählt werden. Die chemische Verträglichkeit ist besonders wichtig, wenn das Ventil für aggressive oder Prozessflüssigkeiten verwendet wird.

F5: Kann dieser Ventiltyp auf einem Skid oder Verteiler verwendet werden?

Ja. Eine Drei-Wege-Konfiguration kann für Prozess-Skids, Verteiler und kompakte Rohrleitungsbaugruppen verwendet werden, bei denen ein Ventil den Durchfluss zwischen mehreren Zweigen steuern muss. Bei der Systemkonstruktion sollten der verfügbare Platz, die Ausrichtung des Anschlusses und die Position des Aktuators berücksichtigt werden.

F6: Was passiert, wenn der Rohrleitungsdruck zwischen den drei Anschlüssen unterschiedlich ist?

Unterschiedliche Druckverhältnisse können die Strömungsrichtung, die Durchflussmenge und die zum Betätigen des Ventils erforderliche Kraft beeinflussen. Die Ventilkonfiguration sollte daher entsprechend den tatsächlichen Druckbedingungen an jedem angeschlossenen Anschluss ausgewählt werden und nicht nur auf der Grundlage der Nennrohrgröße.

F7: Was ist ein Dreiwege-Kugelhahn mit ISO 5211-Direktmontage-T-Anschluss?

A Dreiwege-Kugelhahn mit T-Anschluss für Direktmontage nach ISO 5211ist ein Dreiwegeventil, das eine T-Anschluss-Kugelkonfiguration mit einer ISO 5211-Antriebsmontageschnittstelle kombiniert. Es ist für Systeme gedacht, die einen kontrollierten Durchfluss zwischen drei Rohrleitungsverbindungen erfordern, und kann für den manuellen oder automatisierten Betrieb konfiguriert werden.
