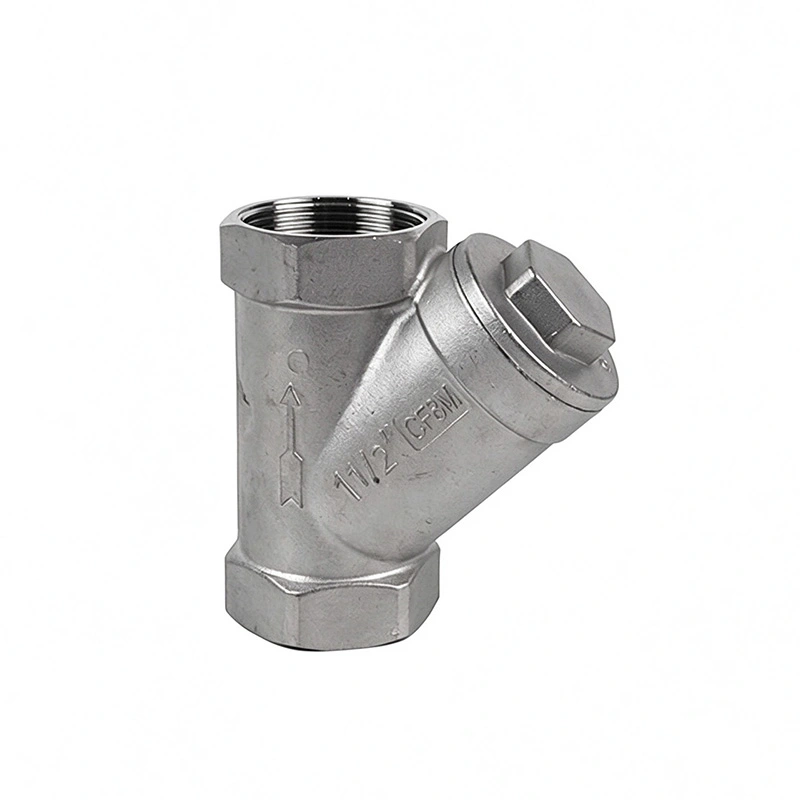

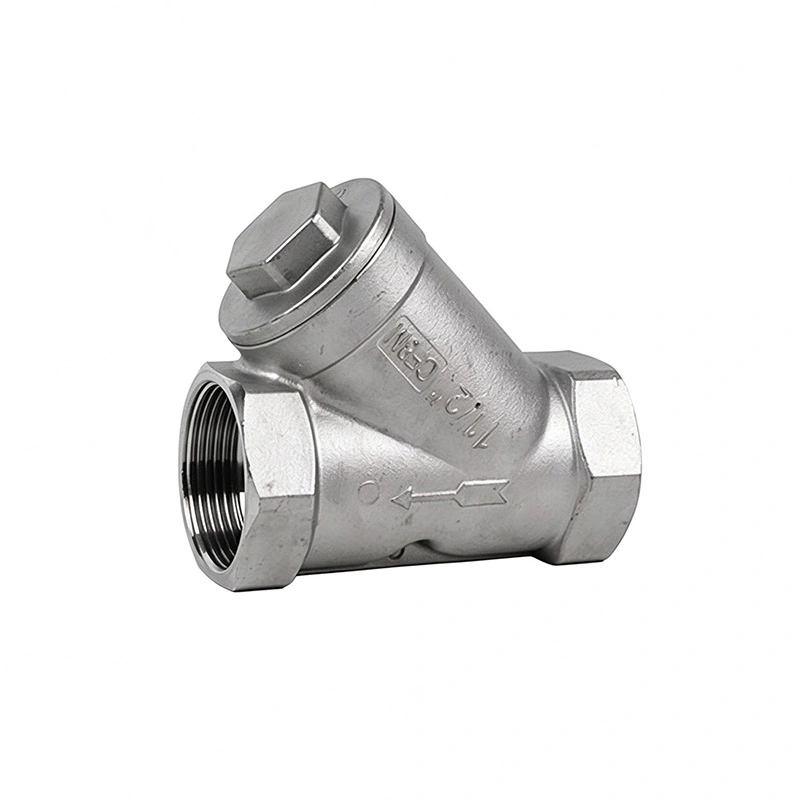

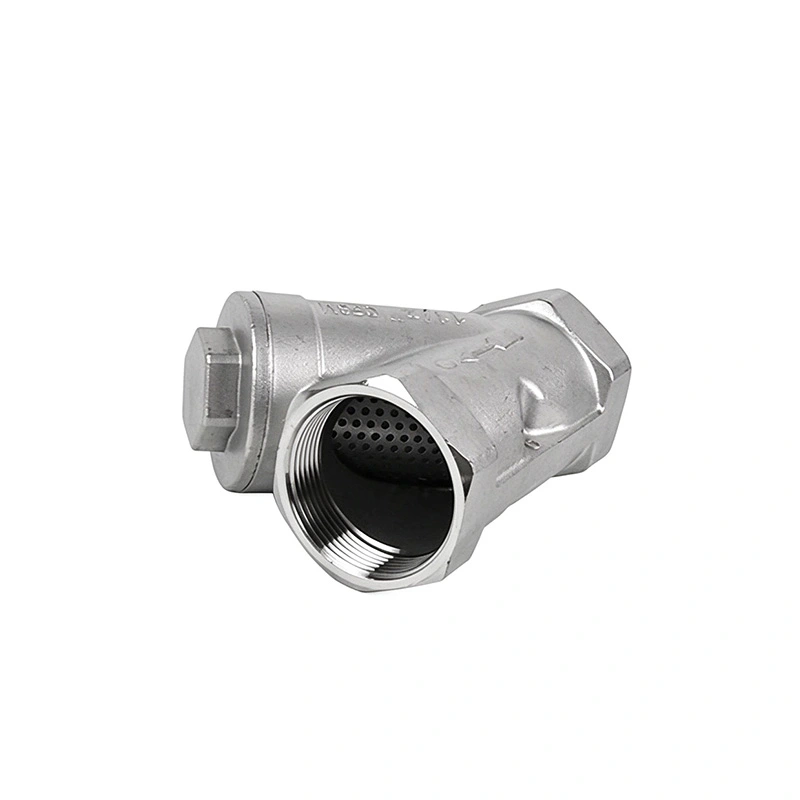

Y-Sieb aus Edelstahl

Ein Y-Sieb aus Edelstahl wird verwendet, um suspendierte Feststoffe, Rost, Zunder und andere unerwünschte Partikel aus einer Flüssigkeitsleitung zu entfernen, bevor sie nachgeschaltete Geräte erreichen. Es wird üblicherweise vor Pumpen, Regelventilen, Messgeräten, Wärmetauschern und anderen Komponenten installiert, die durch feste Verunreinigungen beeinträchtigt werden können.

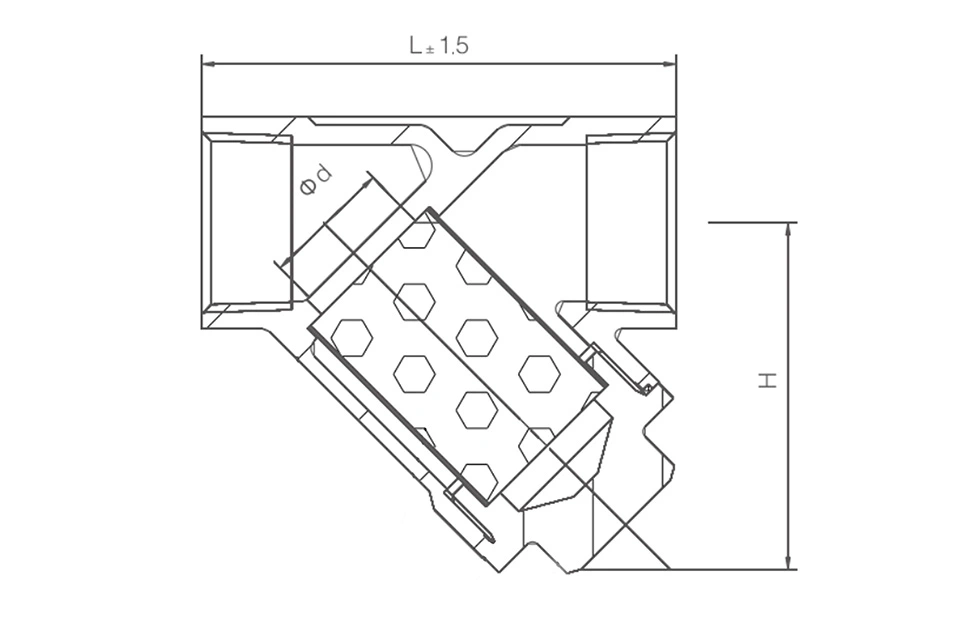

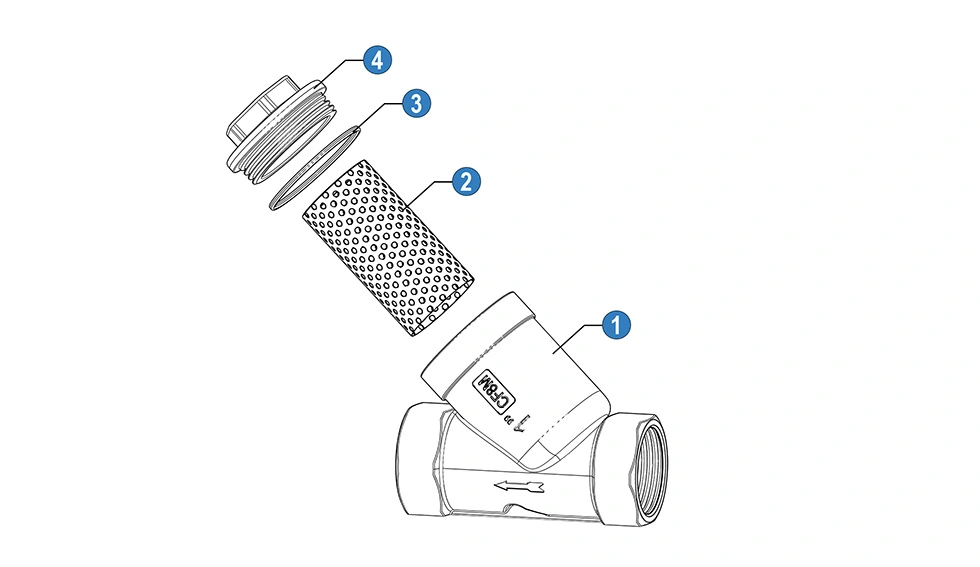

Flüssigkeit tritt durch den Einlass ein und passiert ein abnehmbares Sieb, das im Siebgehäuse installiert ist. Feste Partikel werden vom Sieb zurückgehalten, während die gefilterte Flüssigkeit durch den Auslass weiterläuft. Das Sieb kann entfernt und gereinigt werden, wenn der angesammelte Schmutz den Durchfluss zu behindern beginnt.

Das Sieb sollte inspiziert und gereinigt werden, wenn die Druckdifferenz über dem Sieb ansteigt, der stromabwärtige Durchfluss abnimmt oder eine Routineinspektion eine erhebliche Menge an angesammeltem Schmutz ergibt. Das Reinigungsintervall hängt von der Sauberkeit des Mediums und den Betriebsbedingungen ab.

Bei der Auswahl sollten die Rohrleitungsgröße, die Durchflussrate, der Betriebsdruck, die Temperatur, die Art der Flüssigkeit und der erforderliche Filtergrad berücksichtigt werden. Der Filter sollte die erforderliche Durchflusskapazität bieten, ohne unter normalen Betriebsbedingungen einen übermäßigen Druckverlust zu verursachen.

Die Filtrationsgenauigkeit wird durch die Sieböffnung oder Maschenweite bestimmt. Ein feineres Sieb kann kleinere Partikel zurückhalten, kann aber auch einen höheren Druckabfall erzeugen und eine häufigere Reinigung erfordern. Das geeignete Sieb sollte daher entsprechend der zu entfernenden Partikelgröße und der erforderlichen Durchflussrate ausgewählt werden.

Y-Siebe können mit kompatiblem Wasser, Öl, Gas und anderen Industrieflüssigkeiten verwendet werden. Das Gehäusematerial, das Siebmaterial, die Dichtungskomponenten, die Druckstufe und die Temperaturstufe sollten vor der Auswahl anhand der tatsächlichen Betriebsbedingungen überprüft werden.

Ja. Die Durchflussrichtung sollte dem Pfeil oder der Durchflussmarkierung auf dem Siebgehäuse folgen. Die Einbaulage sollte zudem den Zugang zur Siebkammer zur Inspektion und Reinigung ermöglichen. Für die jeweilige Konfiguration sind die Installationsanweisungen des Herstellers zu beachten.

Ein Y-Sieb wird im Allgemeinen zur mechanischen Entfernung von Feststoffpartikeln aus einer Rohrleitung verwendet und häufig als Schutzvorrichtung vor anderen Geräten installiert. Ein Filter kann ein feineres oder spezielleres Filtermedium verwenden, wenn ein bestimmter Partikelentfernungsgrad erforderlich ist. Die geeignete Wahl hängt von der Flüssigkeit, der Partikelgröße, der Durchflussrate und den Filtrationsanforderungen ab.

Der Druckverlust kann durch Siebgröße, Sieböffnung, Durchflussrate, Flüssigkeitsviskosität und die Menge der auf dem Sieb angesammelten Schmutzpartikel beeinflusst werden. Die Auswahl einer geeigneten Größe und die Reinigung des Siebes vor übermäßiger Verschmutzung können dazu beitragen, die erforderlichen Strömungsbedingungen aufrechtzuerhalten.

Zu den wichtigsten Informationen gehören Rohrnennweite, Verbindungstyp, Fluidmedium, Betriebsdruck, Betriebstemperatur, Durchflussrate, erforderliche Filtergenauigkeit, Gehäusematerial und Siebspezifikation. Für spezielle Anwendungen sollten auch zusätzliche Anforderungen wie Korrosionsbeständigkeit, Einbaulage oder Prüfdokumentation bestätigt werden.
