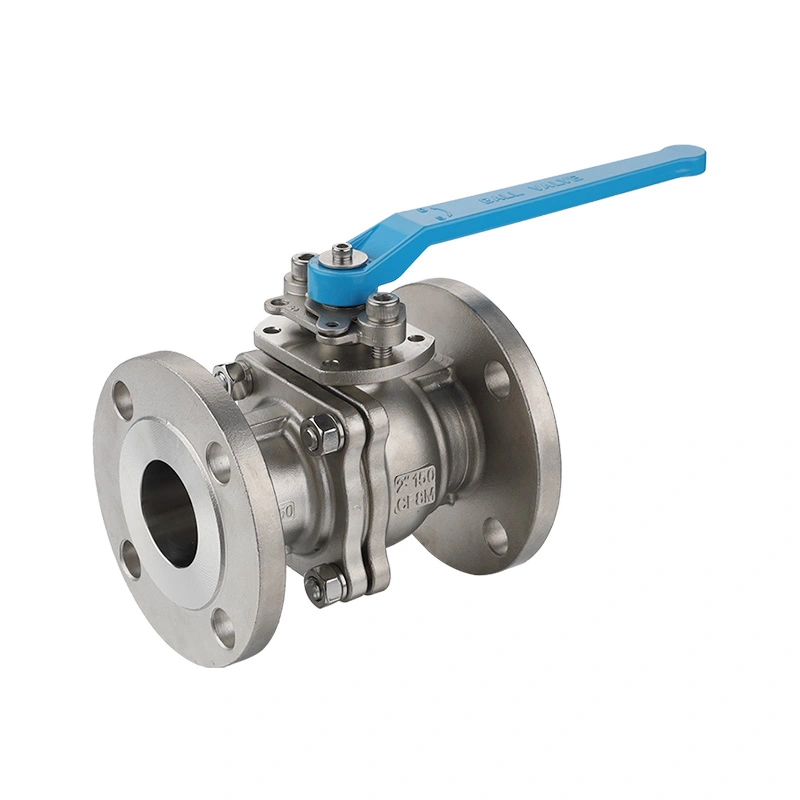

ANSI 150LB Edelstahl-Flanschkugelhahn

Ein ANSI 150LB-Edelstahl-Flanschkugelhahn ist ein Edelstahl-Kugelhahn mit Flanschendanschlüssen, der für Rohrleitungssysteme mit der Druckklasse ASME Class 150 entwickelt wurde. Es verwendet eine sich um eine Vierteldrehung drehende Kugel, um den Fluss kompatibler Flüssigkeiten zu starten oder zu stoppen und wird häufig zur Ein-/Aus-Isolierung in industriellen Rohrleitungssystemen verwendet.

ANSI 150LB bezieht sich auf die Druckklasse ASME Class 150. Der tatsächlich zulässige Arbeitsdruck hängt von der Ventilgröße, dem Material, der Betriebstemperatur und der anwendbaren Druck-Temperatur-Bewertung ab. Die Edelstahlkonstruktion sorgt für ein korrosionsbeständiges Ventilgehäuse und kann je nach Anwendung mit Materialien wie Edelstahl 304 oder 316 spezifiziert werden.

Durch die Flanschverbindung kann das Ventil direkt an passende Rohrleitungsflansche geschraubt werden, was eine praktische Verbindungsmethode für industrielle Rohrleitungssysteme darstellt und zukünftige Inspektionen oder Wartungsarbeiten erleichtert. Der Kugelventilmechanismus ermöglicht eine schnelle Vierteldrehung zum Öffnen und Schließen der Rohrleitung.

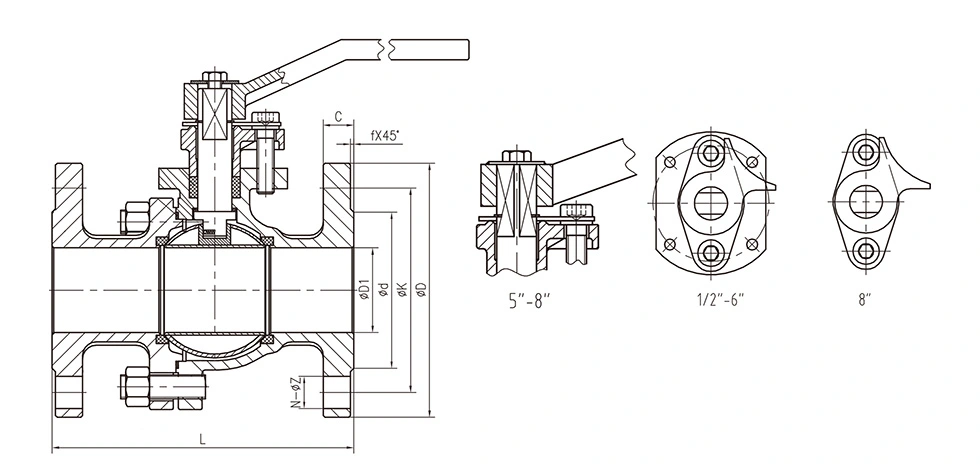

Hauptabmessungen

Allgemeine Abmessungen:

Branchenanwendungen

Unser ANSI 150LB-Edelstahl-Flanschkugelhahn verfügt über ein einzigartiges dreistufiges Spindelabdichtungssystem, das für optimiert ist Hochzyklusbetrieb, Druckschwankungen und Arbeitsbedingungen für gasförmige Medien. Es bietet Stabilität ohne Leckage und hervorragende Anti-Ermüdungsleistung für verschiedene industrielle Flüssigkeitssysteme:

Erdöl- und Chemieindustrie

Geeignet für Prozessleitungen, Nebenleitungen und die Übertragung leichter Brenngase. Die mehrstufige Spindel dichtet zuverlässig ab verhindert das Austreten brennbarer und explosiver Medien bei schwankendem Druck.

Spezialgassysteme

Ideal für Hochdruckkreisläufe aus Stickstoff, Sauerstoff, Wasserstoff und Druckluft, weit verbreitet in Laserschneidgasen Versorgung, Tankstelle und häufige Start-Stopp-Gasleitungen.

Energie- und Wärmetechnik

Gilt für Versorgungsleitungen und Hilfsflüssigkeitsleitungen von Anlagen. Es widersteht der Alterung der Dichtung durch Wechsel Temperatur und Druck, wodurch ein langfristig stabiler Betrieb gewährleistet ist.

Pharmazeutische und Feinchemieindustrie

Bietet eine dichte Isolierung für korrosive und reine Prozessflüssigkeiten. Das bidirektionale Dichtungsdesign vermeidet Medien Leckagen und äußerer Kontamination unter Einhaltung hoher Sicherheits- und Hygienestandards.

Allgemeine Industrie- und Hydrauliksysteme

Perfekt für Druckprüfstände und automatisierte Fluidgeräte. Hervorragende Anti-Ermüdungsleistung passt sich an häufige Schalt- und Pulsdruck-Arbeitsszenarien.

Warum Shanghai wählen?

Exklusives 3-Stufen-Stammdichtungssystem

Ausgestattet mit einer selbstspannenden Pyramiden-Primärdichtung, einer Viton-O-Ring-Sekundärdichtung und einem federbelasteten Belleville-V-Ring Tertiärsiegel. Seine selbstverstärkende Dichtleistung kompensiert Verschleiß und thermische Verformung und eliminiert den Schaft Leckage während des Langzeitbetriebs mit hoher Zyklenzahl.

Zweidirektionale Schutzstruktur

Das verbesserte Dichtungssystem verhindert das Austreten interner Medien und hält Staub, Feuchtigkeit und Verunreinigungen von außen fern in das Ventil gelangen, wodurch die Lebensdauer effektiv verlängert und die Wartungskosten gesenkt werden.

Standardisierte amerikanische Standardproduktion

Hergestellt und getestet gemäß API 608 / ISO 17292, ASME B16.34 und API 598. Konform mit ASME B16.5 (Flansch) und ASME B16.10-Standards (Face-to-Face), die vollständige Kompatibilität mit globalen Industrieprojekten gewährleisten.

Anti-Ermüdung und sichere Struktur

Der verstärkte Ventilkörper hält Impulsdruck und starken Druckstößen ohne Verformung stand. Integrierter Ausblasschutz Die Schaftstruktur eliminiert Sicherheitsrisiken durch Überdruck.

Statisch-leitfähiges, antistatisches Design

Verfügt über eine professionelle antistatische Struktur, die durch Reibung erzeugte statische Elektrizität kontinuierlich leitet zwischen dem Medium und den inneren Teilen. Es vermeidet statische Aufladung und Funkengefahr und gewährleistet so einen sicheren Betrieb Rohrleitungen für brennbare, explosive und gasförmige Medien, die den industriellen Sicherheitsvorschriften entsprechen.

Geringer Wartungsaufwand und kostengünstig

Optimiert für häufige Wechselszenarien mit hervorragender Anti-Ermüdungsleistung. Es reduziert Ausfallzeiten der Ausrüstung und Austauschhäufigkeit, wodurch die langfristigen Betriebskosten im Vergleich zu herkömmlichen Ventilen mit Einzeldichtung gesenkt werden.

Exklusiver Service-Support

Unterstützen Sie laserindividuelles Logo- und Verpackungsdesign

Bereitstellung von OEM/ODM-Diensten

Vor Verlassen des Werks vollständig geprüft, mit beigefügtem Qualitätsprüfbericht

Optionale Zusatzleistungen wie Kollisionsschutz und seefrachtverstärkte Verpackung

FAQ

1. Was bedeutet ANSI 150LB für einen Flanschkugelhahn aus Edelstahl?

ANSI 150LB bezieht sich auf die Druckklasse ASME Class 150, die für das Ventil und seine Flanschverbindung verwendet wird. Der tatsächlich zulässige Arbeitsdruck hängt von der Ventilgröße, dem Material, der Betriebstemperatur und der anwendbaren Druck-Temperatur-Bewertung ab.

2. Welche Flanschnormen gibt es für diesen Kugelhahn?

Flanschstandards können entsprechend dem Rohrleitungssystem und den Projektanforderungen ausgewählt werden. Zu den gängigen Konfigurationen können ASME B16.5-Flansche gehören, während für bestimmte Anwendungen auch andere Flanschstandards in Betracht gezogen werden können.

3. Welche Edelstahlmaterialien können für das Ventil verwendet werden?

Zu den gängigen Gehäusematerialien gehören Edelstahl 304 und 316, wobei die spezifische Qualität je nach Arbeitsmedium, Temperatur, Druck und Korrosionsbedingungen ausgewählt wird. Andere Materialkombinationen sind auf Anfrage erhältlich.

4. Welche Medien kann ein ANSI 150LB Edelstahl-Flanschkugelhahn verarbeiten?

Das Ventil kann für Wasser, Öl, Gas und andere kompatible Industrieflüssigkeiten verwendet werden. Die Materialien für Ventilkörper, Kugel, Sitz und Dichtung sollten entsprechend der chemischen Verträglichkeit, dem Druck und der Temperatur des tatsächlichen Mediums ausgewählt werden.

5. Ist dieser Flanschkugelhahn für den Hochtemperaturbetrieb geeignet?

Der anwendbare Temperaturbereich hängt von den Ventilmaterialien, dem Sitzmaterial und der Druck-Temperatur-Bewertung ab. Bei der Auswahl des Ventils sollte die tatsächliche Betriebstemperatur bestätigt werden, um sicherzustellen, dass die Konfiguration für die vorgesehenen Betriebsbedingungen geeignet ist.

6. Kann das Ventil mit einem pneumatischen oder elektrischen Antrieb geliefert werden?

Ja. Der Flanschkugelhahn kann je nach Ventilgröße, erforderlichem Betätigungsdrehmoment und Steuerungssystem für manuellen, pneumatischen oder elektrischen Betrieb konfiguriert werden. Der Antrieb sollte ordnungsgemäß auf das Ventil und die tatsächlichen Betriebsbedingungen abgestimmt sein.

7. Welche Informationen werden zur Auswahl des richtigen Flanschkugelhahns benötigt?

Zu den wichtigsten Auswahlinformationen gehören die Ventilnennweite, die Druckklasse, die Flanschnorm, das Arbeitsmedium, der Betriebsdruck, die Temperatur, das erforderliche Material und die Betriebsmethode. Auch Rohrleitungszeichnungen oder Anwendungsdetails können bei der Bestimmung der geeigneten Konfiguration hilfreich sein.

8. Kann der Edelstahl-Flanschkugelhahn individuell angepasst werden?

Ja. Materialqualitäten, Flanschspezifikationen, Sitz- und Dichtungsmaterialien, Ventilbetrieb und andere Konfigurationsdetails können je nach Projektanforderungen ausgewählt werden. Zeichnungen oder technische Spezifikationen können vor der Produktion überprüft werden.
