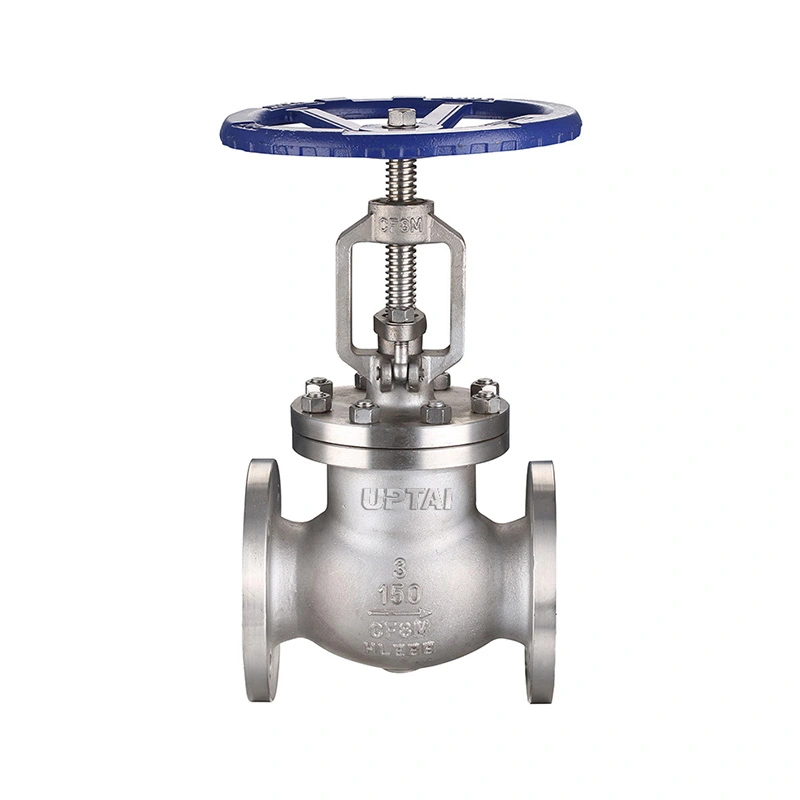

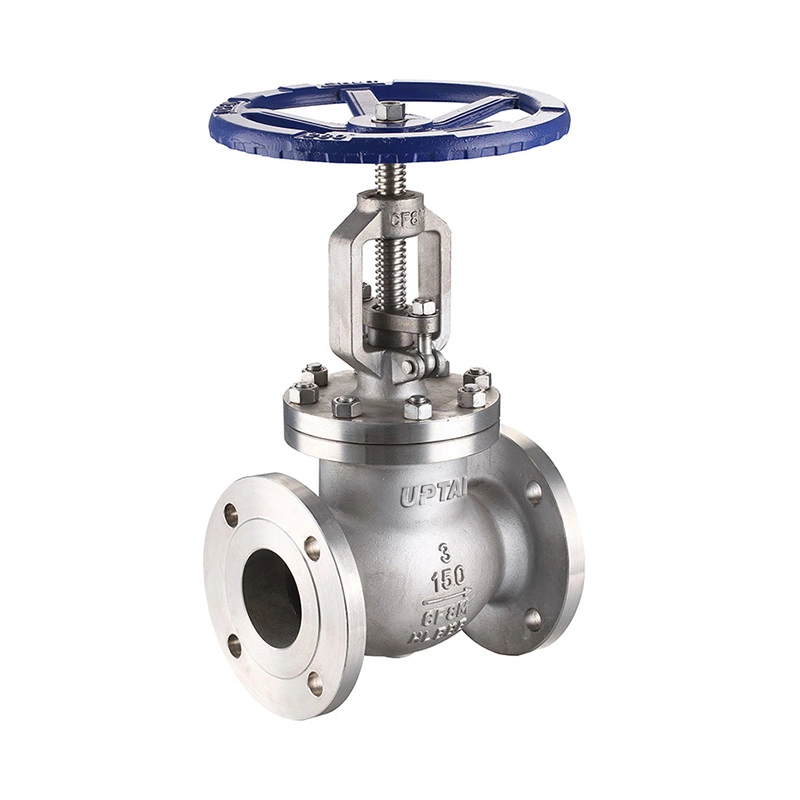

Geschmiedetes Flanschventil aus Edelstahl der Klasse 150

Das geschmiedete Edelstahl-Absperrventil der Klasse 150 mit Flansch ist ein geschmiedetes Edelstahl-Absperrventil für industrielle Rohrleitungen und Prozessanlagen. Es verwendet eine linear bewegliche Scheibe zum Absperren und zur Durchflussregulierung, mit RF-kompatiblen Flanschenden und Handradbedienung. Das Ventil ist in den Größen 1/2" bis 2" mit den Materialoptionen F304 und F316 erhältlich.

Die geschmiedeten Werkstoffe für Körper, Scheibe, Schaft und Sitz können je nach Arbeitsmedium, Druck und Temperatur ausgewählt werden. Die Ventilspezifikation umfasst auch NACE MR0175 / ISO 15156-Anforderungen für anwendbare Betriebsbedingungen.

Hauptabmessungen

Bau- und Servicebedingungen

Der Ventilkörper besteht aus geschmiedetem Edelstahl ASTM A182 F304 oder F316. Die Scheibe bewegt sich entlang der Ventilachse und schließt gegen den Sitz. Durch Drehen des Handrads ändert sich die Position der Scheibe, sodass das Ventil zum Absperren oder zur kontrollierten Durchflusseinstellung verwendet werden kann.

Die Scheibe ist in ASTM A182 F304 oder ASTM A182 F316 mit einer STL#6-Option erhältlich, wie in der Spezifikation aufgeführt. Der Vorbau und der Sitz sind in F304 oder F316 erhältlich. Bei der Materialauswahl sollten die Prozessflüssigkeit, die Konzentration, die Betriebstemperatur und die Korrosionsbedingungen berücksichtigt werden.

Das Ventil ist für CL150 ausgelegt und hat einen maximalen Arbeitsdruck von 285 PSI. Der angegebene Temperaturbereich beträgt -29℃ + 425℃. Der tatsächlich zulässige Druck sollte anhand der geltenden Druck-Temperatur-Bewertung bei Betriebstemperatur überprüft werden.

Flanschverbindungen und Anwendungen

Das geschmiedete Edelstahl-Flanschventil der Klasse 150 verwendet RF-kompatible Flanschenden mit ASME B16.5 als Verbindungsstandard. Durch die Flanschverbindung kann das Ventil an einen passenden Rohrleitungsflansch geschraubt und bei Inspektions- oder Wartungsarbeiten entfernt werden.

Überprüfen Sie vor der Installation die Flanschgröße, die Druckklasse, die Dichtung, die Verschraubung und die Baulänge. Die Rohrleitung sollte korrekt ausgerichtet sein, um eine übermäßige mechanische Belastung des Ventilanschlusses zu vermeiden.

Das Ventil kann in den Bereichen Öl und Gas, Petrochemie, chemische Verarbeitung, Industrieversorgung und anderen Rohrleitungssystemen eingesetzt werden, in denen eine Edelstahlkonstruktion und eine manuelle Durchflussregelung erforderlich sind. Geeignete Medien können Wasser, Dampf, Luft, Öl und kompatible Prozessflüssigkeiten innerhalb der angegebenen Druck-, Temperatur- und Materialgrenzen sein.

Durchgangsventile weisen aufgrund des internen Strömungswegs normalerweise einen höheren Druckabfall auf als Durchgangsabsperrventile. Wenn das Ventil zur kontinuierlichen Durchflussregelung verwendet wird, sollten bei der Dimensionierung die erforderliche Durchflussrate, der Druckabfall und die Betriebsfrequenz berücksichtigt werden.

Auswahl, Tests und FAQ

Geben Sie bei der Bestellung die Ventilgröße, die Druckklasse, die Flanschnorm, das Medium, den Betriebsdruck, die Temperatur, die Gehäuse- und Innengarniturmaterialien, die Menge und etwaige besondere Inspektions- oder Dokumentationsanforderungen an. Bei Ersatzanwendungen können vorhandene Ventilzeichnungen, Typenschildinformationen oder Baumaße zur Konfigurationsbestätigung verwendet werden.

Die Spezifikation listet API 602 für Design und Fertigung, ASME B16.10 für Baulängenabmessungen, ASME B16.34 für Druck-Temperatur-Bewertungen und API 598 für Prüfung und Inspektion auf. Die Inspektion kann Materialüberprüfungen, Maßkontrollen, Schalentests, Dichtheitsprüfungen des Sitzes und eine abschließende Betriebsinspektion gemäß den geltenden Anforderungen umfassen.

Shangtai stellt Industrieventile in Wenzhou, Zhejiang, China her. Die Produktion umfasst Bearbeitung, Montage, Prüfung und Inspektion, wobei die Produktdokumentation entsprechend den Auftragsanforderungen verfügbar ist.

1. Wofür wird ein geschmiedetes Absperrventil aus Edelstahl verwendet?

Zur manuellen Absperrung und Durchflussregulierung wird ein geschmiedetes Edelstahl-Absperrventil verwendet. Durch die lineare Bewegung der Scheibe kann die Öffnung entsprechend den erforderlichen Strömungsverhältnissen angepasst werden.

2. Was ist der Unterschied zwischen einem Durchgangsventil und einem Absperrschieber?

Ein Kugelventil verwendet eine Scheibe, die sich in Richtung des Sitzes bewegt und sowohl zum Absperren als auch zur Durchflussregulierung geeignet ist. Bei einem Absperrschieber handelt es sich um einen Schieber, der sich vertikal bewegt und im Allgemeinen bei vollständig geöffnetem oder vollständig geschlossenem Zustand zur Absperrung verwendet wird.

3. Können die Materialien F304 und F316 ausgewählt werden?

Ja. Die Spezifikation listet ASTM A182 F304- und F316-Optionen für Gehäuse, Schaft und Sitz auf. Je nach Medium, Temperatur und Korrosionsbedingungen sollte das geeignete Material ausgewählt werden.

4. Welche Informationen werden für die Ventilauswahl benötigt?

Zu den wichtigsten Informationen gehören Ventilgröße, Druckklasse, Flanschstandard, Medium, Betriebsdruck, Temperatur, Materialanforderungen sowie etwaige NACE- oder Inspektionsanforderungen. Zur Bestätigung des Austauschventils können auch vorhandene Zeichnungen zur Verfügung gestellt werden.

5. Können weitere Materialien geliefert werden?

Ja. Weitere Materialien sind auf Anfrage erhältlich. Die erforderliche Materialkombination sollte entsprechend dem Betriebsmedium, den Betriebsbedingungen und den geltenden Projektspezifikationen bestätigt werden.

6. Welche Funktion hat die Flanschverbindung?

Der Flanschanschluss ermöglicht die Verschraubung des Ventils mit passenden Rohrleitungsflanschen. Außerdem kann das Ventil zur Inspektion oder Wartung aus der Rohrleitung entfernt werden, ohne dass das Rohr durchtrennt werden muss.

7. Was ist ein geschmiedetes Edelstahl-Flanschventil der Klasse 150?

Es kombiniert einen Ventilkörper aus geschmiedetem Edelstahl mit Flanschenden der Klasse 150 und einem Kugelventil-Scheibenmechanismus. Es ist für kompatible Industrieflüssigkeiten innerhalb der angegebenen Druck-, Temperatur- und Materialgrenzen vorgesehen.
