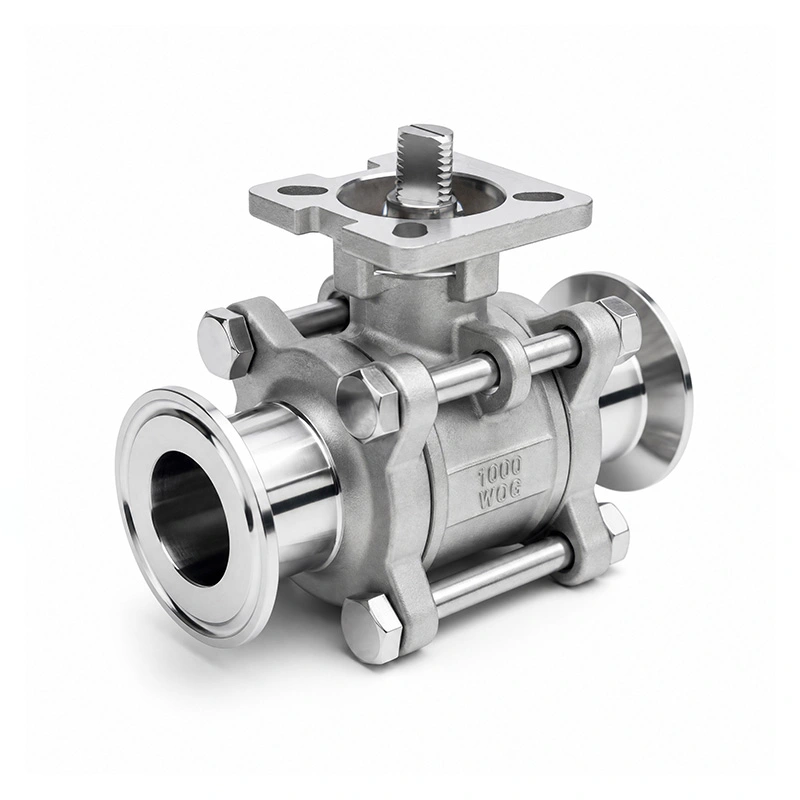

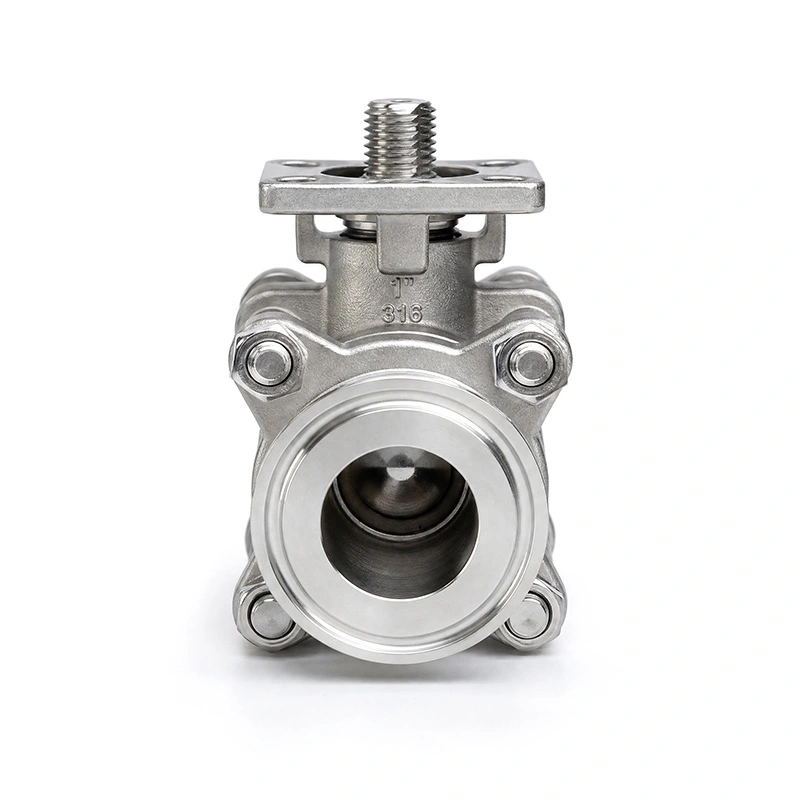

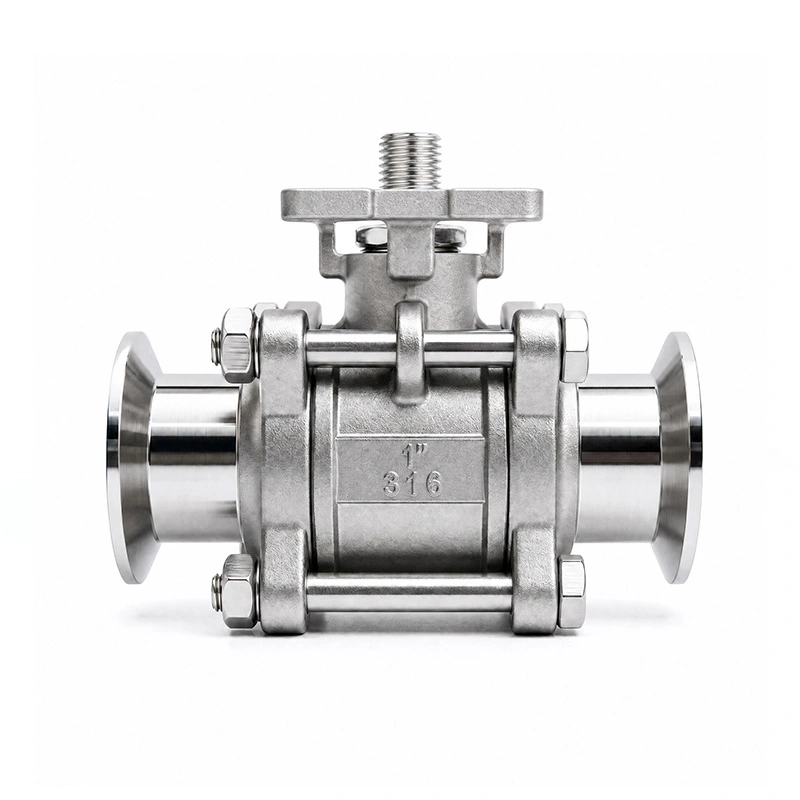

3-teiliger, vollständig gekapselter Tri-Clamp-Kugelhahn mit ISO 5211-Montagepad

Der vollständig gekapselte 3PC-Tri-Clamp-Kugelhahn mit ISO 5211-Montagepad verwendet einen dreiteiligen Ventilkörper mit Tri-Clamp-Anschlüssen für Sanitär- und Prozessrohrsysteme. Die dreiteilige Konstruktion ermöglicht den Zugriff auf interne Komponenten nach der Isolierung der Rohrleitung, während die ISO 5211-Montageplatte eine standardisierte Schnittstelle für die Installation pneumatischer oder elektrischer Stellantriebe bietet. Diese Konfiguration eignet sich für Flüssigkeitskontrollsysteme, bei denen Sanitäranschlüsse und automatisierter Ventilbetrieb erforderlich sind.

Hauptabmessungen

Wichtige Designmerkmale

Dreiteilige Ventilkonstruktion

Der dreiteilige Körper besteht aus einem zentralen Ventilabschnitt und zwei Endabschnitten. Nachdem die Rohrleitung ordnungsgemäß isoliert und das Ventil drucklos gemacht wurde, kann das Gehäuse geöffnet werden, um interne Komponenten zu überprüfen oder auszutauschen. Diese Struktur eignet sich für Anwendungen, bei denen eine regelmäßige Wartung von Sitzen, Dichtungen oder anderen Innenteilen erforderlich ist.

Tri-Clamp-Anschluss

Tri-Clamp-Verbindungen verwenden eine Klammer- und Dichtungsanordnung anstelle von Gewinde- oder Flanschverbindungen. Diese Verbindungsmethode ermöglicht den Einbau oder Ausbau des Ventils, ohne dass das Ventil direkt in die Rohrleitung eingeschweißt werden muss. Das geeignete Dichtungsmaterial und die Anschlussmaße sollten entsprechend dem Prozessmedium, der Temperatur und den Rohrleitungsspezifikationen ausgewählt werden.

ISO 5211-Antriebsmontage

Der vollständig gekapselte 3PC-Tri-Clamp-Kugelhahn mit ISO 5211-Montagepad ist mit einer ISO 5211-Antriebsmontageschnittstelle am Ventil ausgestattet. Dadurch können kompatible pneumatische oder elektrische Stellantriebe direkt am Ventil montiert werden, ohne auf eine separate herkömmliche Montageanordnung angewiesen zu sein. Die Auswahl des Stellantriebs sollte auf die Ventilgröße, das Betriebsdrehmoment und die Systemsteuerungsanforderungen abgestimmt sein.

Benetzte Komponenten aus Edelstahl 316

Das Gehäuse ist als ASTM A351 CF8M (316) spezifiziert, während Kugel und Schaft als ASTM A182 F316 spezifiziert sind. Diese Edelstahlmaterialien eignen sich für eine Reihe industrieller Flüssigkeitsanwendungen, bei denen Materialverträglichkeit und Korrosionsbeständigkeit wichtige Aspekte sind. Der RPTFE-Sitz kombiniert PTFE mit 15 % Füllstoff und sollte vor der Auswahl anhand des tatsächlichen Mediums und der Betriebstemperatur bewertet werden.

Anwendungen

Der vollständig gekapselte 3PC-Tri-Clamp-Kugelhahn mit ISO 5211-Montagepad kann in Rohrleitungssystemen verwendet werden, die ein kompaktes Absperrventil, Anschlüsse im Sanitärstil und optional eine automatische Betätigung erfordern. Typische Anwendungsbereiche sind:

Allgemeine Flüssigkeitsverarbeitung

Umgang mit chemischen Flüssigkeiten

Wasseraufbereitungsanlagen

Leichtindustrielle Fertigung

Automatisierte Rohrleitungssysteme

Installation und Betrieb

Tri-Clamp-Installation

Vergewissern Sie sich vor der Installation, dass die Ventilgröße, die Anschlussabmessungen, das Dichtungsmaterial und die Druck-Temperatur-Anforderungen mit der Rohrleitungsspezifikation übereinstimmen. Positionieren Sie das Ventil zwischen den passenden Tri-Clamp-Anschlüssen, installieren Sie die entsprechende Dichtung und sichern Sie die Verbindung mit der Klemme. Bevor das System unter Druck gesetzt wird, sollte die Verbindung auf korrekte Ausrichtung überprüft werden.

Installation des Aktuators

Das ISO 5211-Montagepad bietet die Schnittstelle für kompatible pneumatische oder elektrische Aktoren. Überprüfen Sie vor der Installation das Montagemuster des Stellantriebs, die Wellenabmessungen und das erforderliche Betriebsdrehmoment. Der Stellantrieb sollte gemäß den Anweisungen des Ventil- und Stellantriebsherstellers installiert und eingestellt werden.

Wartung

Trennen Sie vor der Wartung das Ventil von der Rohrleitung und lassen Sie den gesamten Restdruck ab. Die dreiteilige Konstruktion ermöglicht das Öffnen des Ventilkörpers zur Inspektion von Kugel, Sitzen, Schaft und Dichtungskomponenten. Ersetzen Sie verschlissene Komponenten durch geeignete Teile und überprüfen Sie die Dichtheit und den Betriebszustand des Ventils, bevor Sie es wieder in Betrieb nehmen.

Überlegungen zur Auswahl

Berücksichtigen Sie bei der Auswahl dieses Ventils für ein neues Rohrleitungssystem das Betriebsmedium, den Druck, die Temperatur, die Rohrgröße, die Anschlussabmessungen und die erforderliche Betätigungsmethode. Die Ventilsitz- und Dichtungsmaterialien sollten auf Verträglichkeit mit der Prozessflüssigkeit überprüft werden. Für automatisierte Anwendungen sollte der Antrieb entsprechend dem Betätigungsdrehmoment des Ventils und den Steuerungsanforderungen des Systems ausgewählt werden.

FAQ

F1: Wofür wird ein vollständig gekapselter 3PC-Tri-Clamp-Kugelhahn mit ISO 5211-Montagepad verwendet?

Ein vollständig gekapselter 3PC-Tri-Clamp-Kugelhahn mit ISO 5211-Montagepad wird zur Ein-/Aus-Flüssigkeitssteuerung in Rohrleitungssystemen verwendet, in denen ein dreiteiliges Ventilgehäuse, ein Tri-Clamp-Anschluss und eine Stellantriebsmontageschnittstelle erforderlich sind. Es kann für den manuellen Betrieb konfiguriert oder mit einem geeigneten pneumatischen oder elektrischen Antrieb zur automatisierten Steuerung kombiniert werden.

F2: Was bietet das ISO 5211-Montagepad?

Das ISO 5211-Montagepad bietet eine standardisierte Schnittstelle zur Aktuatormontage. Kompatible pneumatische oder elektrische Stellantriebe können gemäß den geltenden ISO 5211-Montageabmessungen montiert werden, abhängig von der Stellantriebsgröße und den Anforderungen an das Ventildrehmoment.

F3: Was sind die Vorteile der dreiteiligen Konstruktion?

Die dreiteilige Konstruktion ermöglicht den Zugang zu den internen Komponenten des Ventils, nachdem die Rohrleitung isoliert und drucklos gemacht wurde. Dies kann die Inspektion und den Austausch von Sitzen, Dichtungen und anderen zu wartenden Komponenten im Vergleich zu einem vollständig geschlossenen einteiligen Gehäuse vereinfachen.

F4: Welche Materialien werden für dieses Ventil verwendet?

Das Gehäuse besteht aus ASTM A351 CF8M (316), während die Kugel und der Schaft aus ASTM A182 F316 bestehen. Der Sitz besteht aus RPTFE (PTFE+15 % fv). Andere Materialkonfigurationen sind auf Anfrage erhältlich.

F5: Kann dieses Ventil mit pneumatischen oder elektrischen Antrieben verwendet werden?

Ja. Die ISO 5211-Montageschnittstelle ist für die Aktuatorinstallation konzipiert. Der geeignete Antrieb sollte entsprechend der Ventilgröße, dem Betriebsdrehmoment, dem Druck, der Temperatur und den Anforderungen des Steuerungssystems ausgewählt werden.

F6: Was sollte vor der Bestellung überprüft werden?

Bestätigen Sie die erforderliche Ventilgröße, Anschlussmaße, Betriebsdruck, Temperatur, Prozessmedium, Sitzmaterial und Betätigungsmethode. Bei automatisierten Systemen sollten auch das Montagemuster des Stellantriebs und das erforderliche Drehmoment bestätigt werden.
