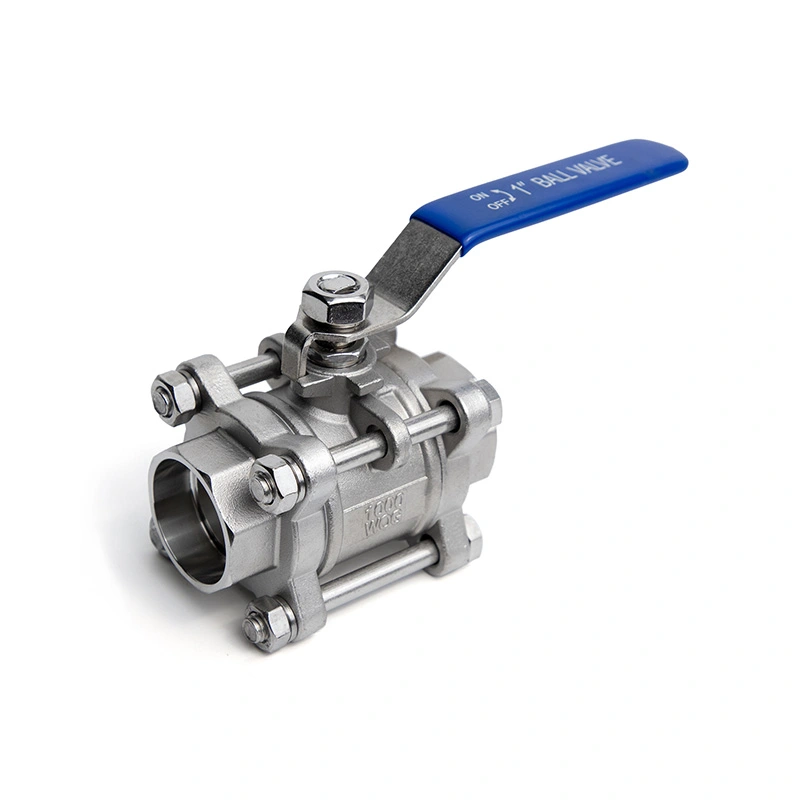

3-teiliges Kugelventil aus Edelstahl mit geschweißten Enden

Der 3PC-Kugelhahn aus Edelstahl mit geschweißten Enden kombiniert ein dreiteiliges Edelstahlgehäuse mit geschweißten Enden für kompakte, dauerhafte Rohrleitungsverbindungen. Die Konstruktion mit geteiltem Gehäuse ermöglicht den Zugriff auf interne Dichtungen und andere zu wartende Komponenten, nachdem das Ventil isoliert und drucklos gemacht wurde. Der Durchflusskanal mit vollem Durchgang sorgt für einen geringen Strömungswiderstand, während das Kugel-Sitz-Design eine bidirektionale Absperrung für kompatible Flüssigkeiten bietet. Es eignet sich für Hochdruckleitungen in der Öl- und Gasindustrie, in der chemischen Verarbeitung, in der Wasseraufbereitung und in anderen industriellen Systemen.

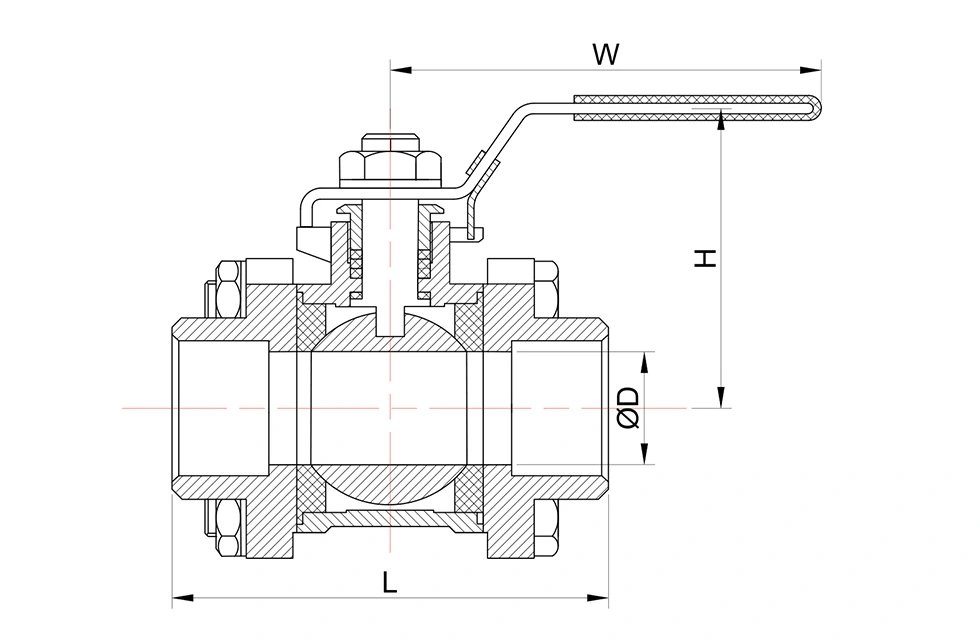

Hauptabmessungen

* N: Gewindeenden gemäß ANSI B 2.1 NPT
* B: Gewindeenden gemäß BS21 BSP

KvWERTE

Kv (m3/h) = Wasserdurchflussmenge in Kubikmetern pro Stunde, die einen Druckabfall von 1 bar am Ventil erzeugt.

Ventilfunktionen und Hauptmerkmale

1. Muffenschweißverbindung

Die Schweißmuffenenden werden auf die angegebenen Anschlussmaße für die Schweißinstallation mit kompatiblen Rohrleitungen bearbeitet. Diese Verbindung wird üblicherweise bei Industrieleitungen mit kleinem Durchmesser verwendet, bei denen eine dauerhafte Verbindung zwischen Rohr und Ventil erforderlich ist. Beim Schweißen sollten die geltenden Rohrleitungsspezifikationen und -verfahren eingehalten werden.

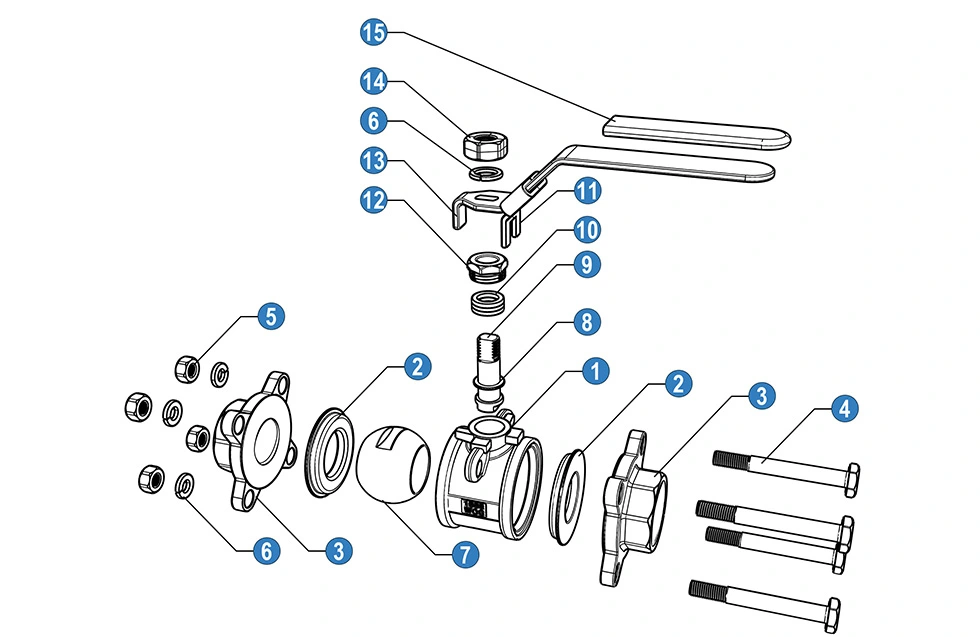

2. Dreiteiliger Körper

Das dreiteilige verschraubte Gehäuse ermöglicht den Zugriff auf die internen Komponenten des Ventils, nachdem die Rohrleitung isoliert und drucklos gemacht wurde. Dichtungen und andere zu wartende Teile können überprüft oder ausgetauscht werden, ohne dass die gesamte Ventilbaugruppe ausgetauscht werden muss.

3. Kugel- und Sitzabdichtung

Die Kugel dreht sich gegen den Sitz, um den Durchflusskanal zu öffnen oder zu schließen. Das Ventil gewährleistet eine Absperrung in beiden Durchflussrichtungen, wenn die ausgewählten Sitz- und Dichtungsmaterialien für die Betriebsbedingungen geeignet sind. Der Durchflusskanal ermöglicht außerdem, dass Flüssigkeit bei vollständiger Öffnung mit begrenzter Behinderung durch das Ventil strömen kann.

4. Edelstahlkonstruktion

Für Anwendungen mit kompatiblen Wasser-, Öl-, Gas- und chemischen Medien ist eine Edelstahlkonstruktion erhältlich. Bei der Materialauswahl sollten die Zusammensetzung, Konzentration, Betriebstemperatur, der Druck und die Korrosionsbedingungen der Flüssigkeit berücksichtigt werden.

Über Shangtai

Shangtai hat seinen Sitz in Wenzhou, Zhejiang, China und stellt Industrieventile für den Inlands- und Exportmarkt her. Die Produktionsaktivitäten umfassen Bearbeitung, Ventilmontage, Druckprüfung, Inspektion und Produktkennzeichnung.

Das Qualitätsmanagementsystem ist nach ISO 9001 zertifiziert und für die entsprechenden Produkte liegt eine CE-Dokumentation vor. Die Inspektion kann eingehende Materialkontrollen, In-Prozess-Inspektion, fertige Ventilinspektion und Kontrollen vor dem Versand gemäß den Bestellanforderungen umfassen.

Für Einschweiß-Kugelhähne können je nach benötigten Abmessungen und geltenden Normen unterschiedliche Anschlusskonfigurationen geliefert werden. Für spezifische Anforderungen stehen Schweißmuffenkonfigurationen vom Typ A und Typ B zur Verfügung, wobei die Anschlussmaße vor der Produktion bestätigt werden.

FAQ

1. Was ist der Unterschied zwischen Muffenschweiß- und Gewindeverbindungen?

Muffenschweißverbindungen verwenden eine Schweißverbindung zwischen Ventil und Rohr, während Gewindeverbindungen auf passenden Rohrgewinden basieren. Muffenschweißenden werden üblicherweise für Rohrleitungen mit kleinem Durchmesser spezifiziert, bei denen eine dauerhafte Schweißverbindung erforderlich ist. Der geeignete Anschluss hängt von der Rohrleitungsnorm, dem Druck, der Temperatur und den Installationsanforderungen ab.

2. Sind verschiedene Muffenschweißkonfigurationen verfügbar?

Ja. Je nach den erforderlichen Abmessungen und geltenden Rohrleitungsnormen können verschiedene Muffenschweißkonfigurationen geliefert werden. Der Anschlusstyp und die Maßanforderungen sollten vor der Produktion bestätigt werden, insbesondere bei Ersatzventilen und Exportprojekten.

3. Kann das Ventil für interne Wartungsarbeiten geöffnet werden?

Ja. Der dreiteilige Körper kann getrennt werden, nachdem die Rohrleitung isoliert und drucklos gemacht wurde, sodass die inneren Dichtungen und andere zu wartende Komponenten überprüft oder ausgetauscht werden können. Das Ventil darf nicht zerlegt werden, während die Rohrleitung unter Druck steht.

4. Welche Unterlagen liegen dem Ventil bei?

Für entsprechende Konfigurationen kann eine ISO 9001- und CE-Dokumentation bereitgestellt werden. Je nach Auftrags- und Projektanforderungen können auch Materialdokumentationen, Prüfprotokolle, Prüfberichte und Produktzeichnungen geliefert werden.

5. Für welche Anwendungen eignet sich ein 3PC-Kugelhahn aus Edelstahl mit geschweißten Enden?

Das Ventil kann für kompatible Flüssigkeiten in den Bereichen Öl und Gas, Petrochemie, chemische Verarbeitung, Wasseraufbereitung, Stromerzeugung und allgemeine industrielle Rohrleitungen verwendet werden. Material, Sitz und Dichtungskomponenten sollten entsprechend dem tatsächlichen Medium, Druck und Temperatur ausgewählt werden.

6. Welche Informationen werden für die Ventilauswahl benötigt?

Zu den wichtigsten Informationen gehören Ventilgröße, Druckstufe, Schweißmuffenabmessungen, Arbeitsmedium, Betriebsdruck, Temperatur, Gehäuse- und Dichtungsmaterialien, Menge und geltende Normen. Bei Austauschprojekten können zur Bestätigung auch vorhandene Ventilzeichnungen oder Maßangaben zur Verfügung gestellt werden.
